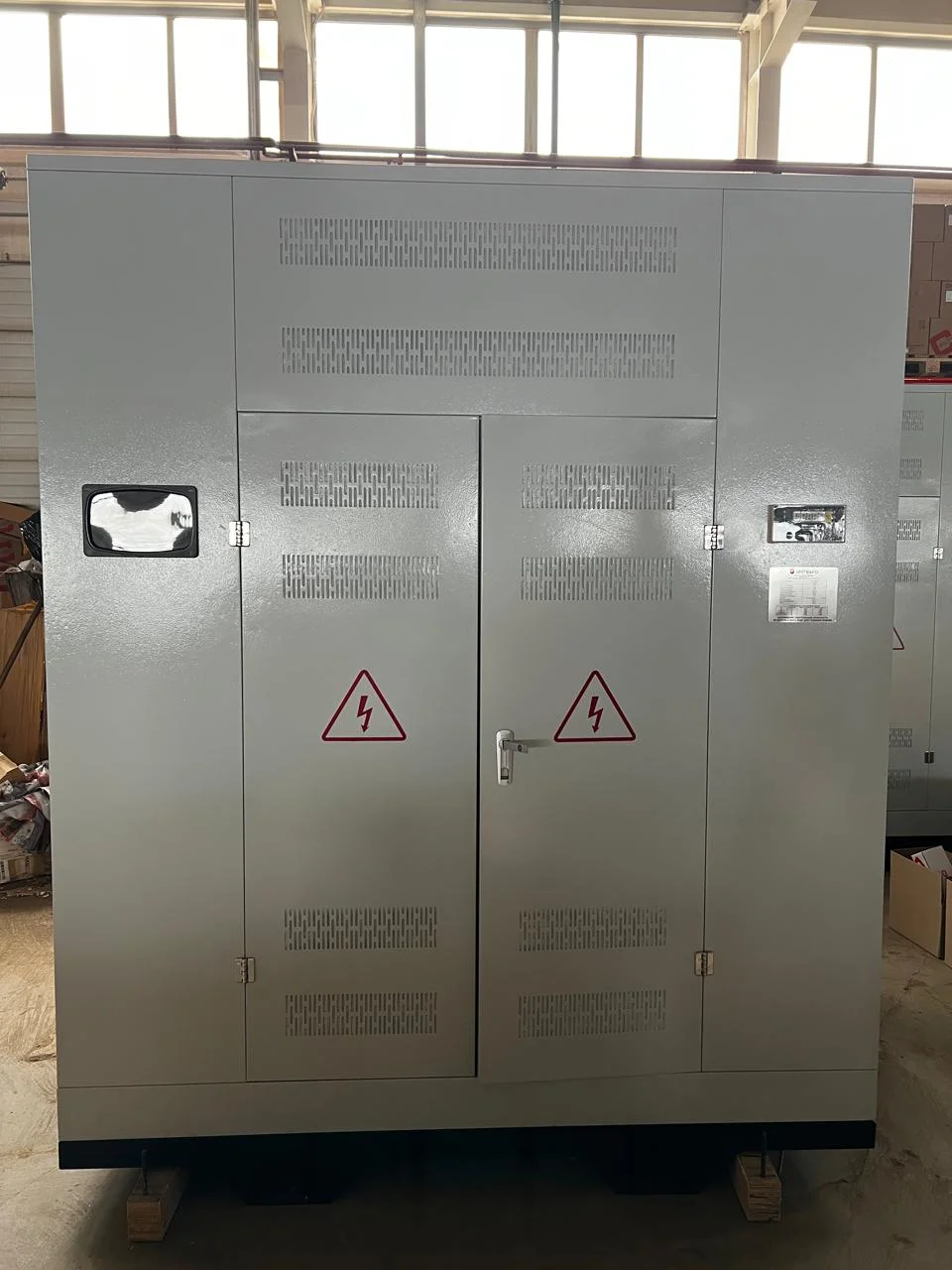

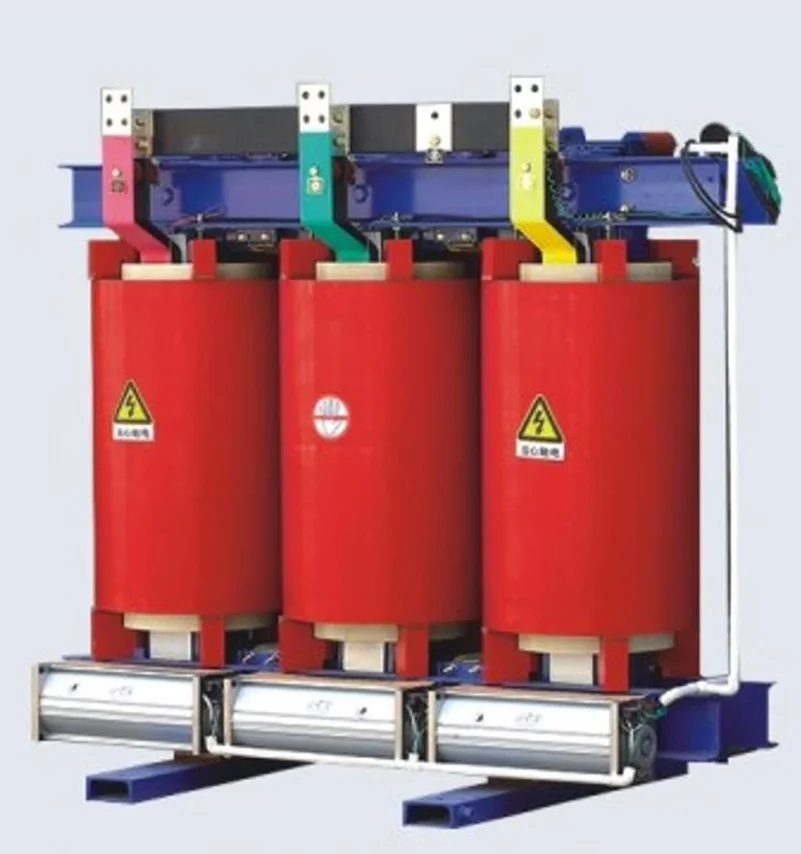

Сухой трансформатор ТСЗЛ/1600/6/0.4/D/Yн-11/IP31/AL с литой изоляцией

Описание

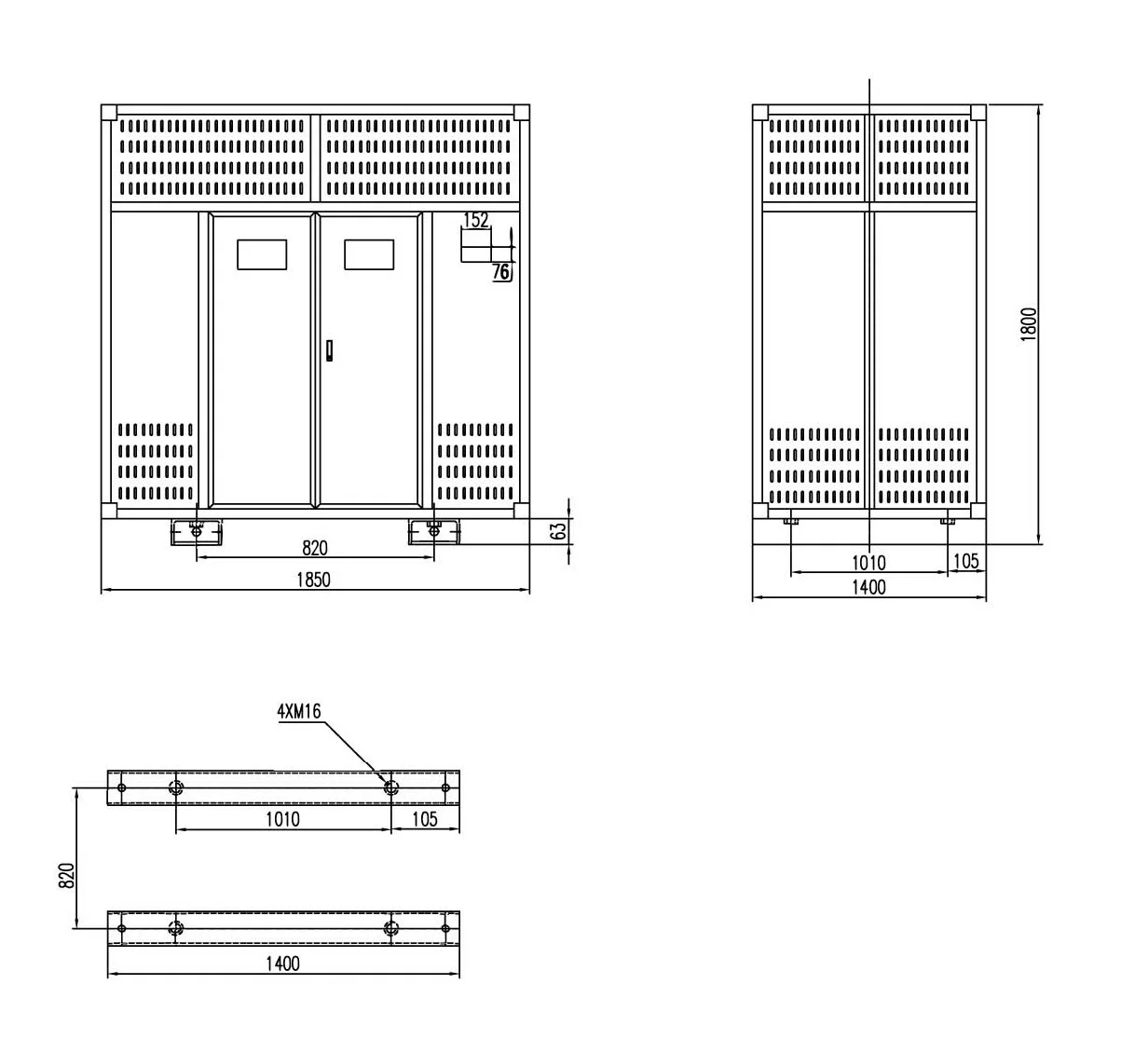

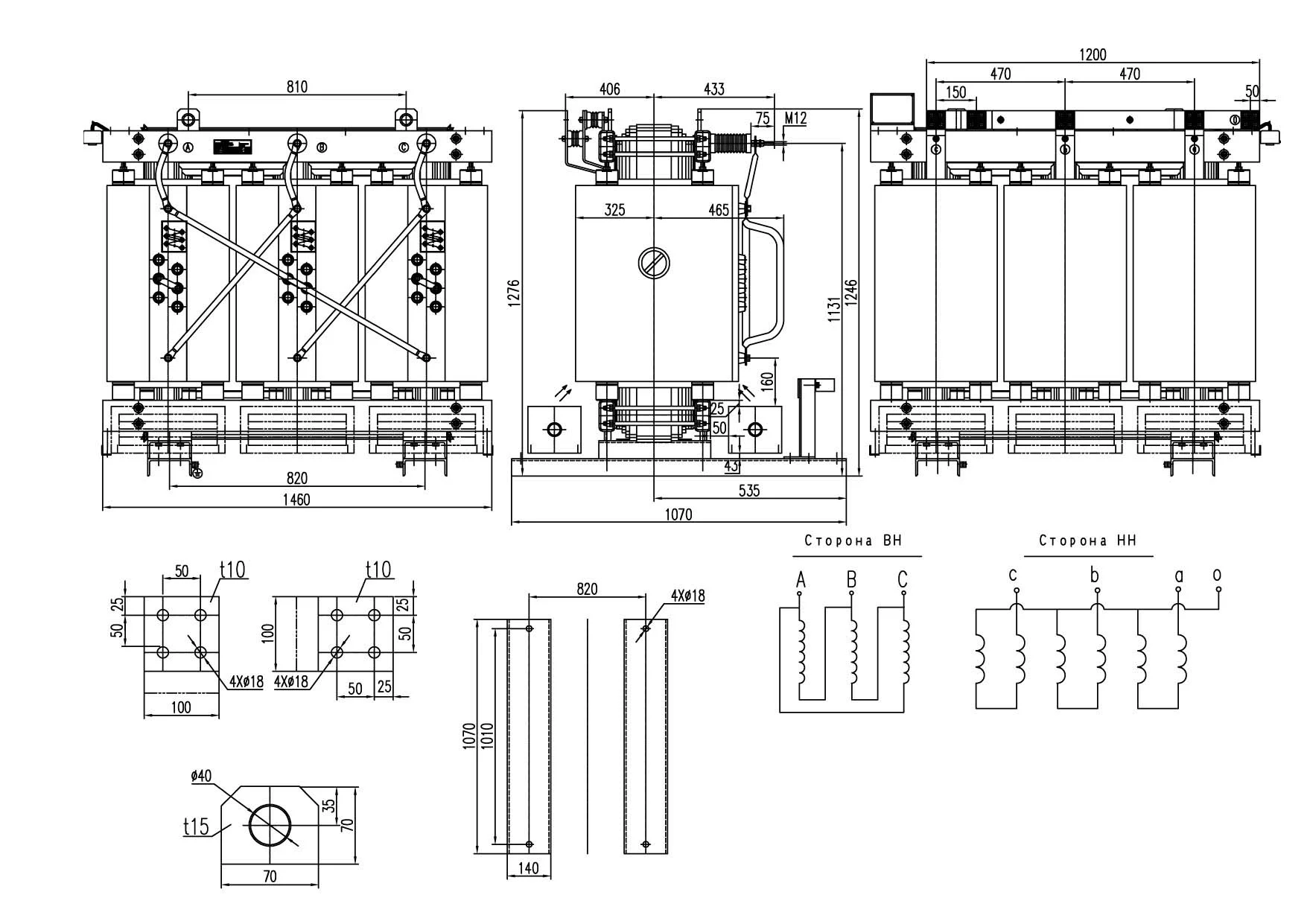

Характеристики трансформатора сухого типа с литой изоляцией ТСЗЛ/1600/6/0.4/D/Yн-11/IP31/AL •Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией); •Концепция конструкции: Стержневой; •Номинальная мощность, кВа: 1600; •Номинальное напряжение на стороне ВН, кВ: 6; •Номинальное напряжение на стороне НН, кВ: 0.4; •Материал обмотки: Алюминий; •Напряжение короткого замыкания Uкз (%) ± 10%: 6; •Частота питающей сети, Гц: 50; •Степень защиты кожуха (корпус): IP31; •Класс нагревостойкости изоляции: F (155°C); •Переключение без возбуждения (ПБВ), %: ±2×2,5; •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда); •Уровень шума дB (A): Менее 70; •Охлаждение: Естественное С (AN/AF); •Высота установки над уровнем моря, м: До 1000; •Потери холостого хода (120°C) ± 15%, Вт: 2450; •Потери короткого замыкания (120°C) ± 10%, Вт: 11730; •Габариты трансформатора, мм: 1460*1070*1246; •Колея колес (или опор), мм: 820*1010; • Вес трансформатора без кожуха ± 10%, кг: 2955; •Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией; •Тип вывода ВН и НН: Шина, либо Кабель; •Расположение выводов ВН: по согласованию с заказчиком; •Расположение выводов НН: по согласованию с заказчиком; •Материал выводов НН: алюминий, либо медь; •Габариты кожуха: 1850*1400*1800 мм; •Вес трансформатора с кожухом ± 10%, кг: 3155; * - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора. Типовая комплектация трансформатора сухого типа с литой изоляцией: •Трансформатор; •Транспортные колёса — ролики; •Паспорт на трансформатор (с заключением ОТК); •Сертификат сейсмостойкости (до 9 баллов); •Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»; •Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3 -4шт) выполняющий роль шкафа теплового контроля; •Вентиляторы 4 шт. •Комплект эксплуатационной документации на блок температурного контроля Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора 1600 ква дан в описании. Наличие товара уточняйте у менеджера. Работа напрямую с производителем вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.
