Намотчик для уплотнителей, трубок, шлангов, гарпуна, вставки.

Описание

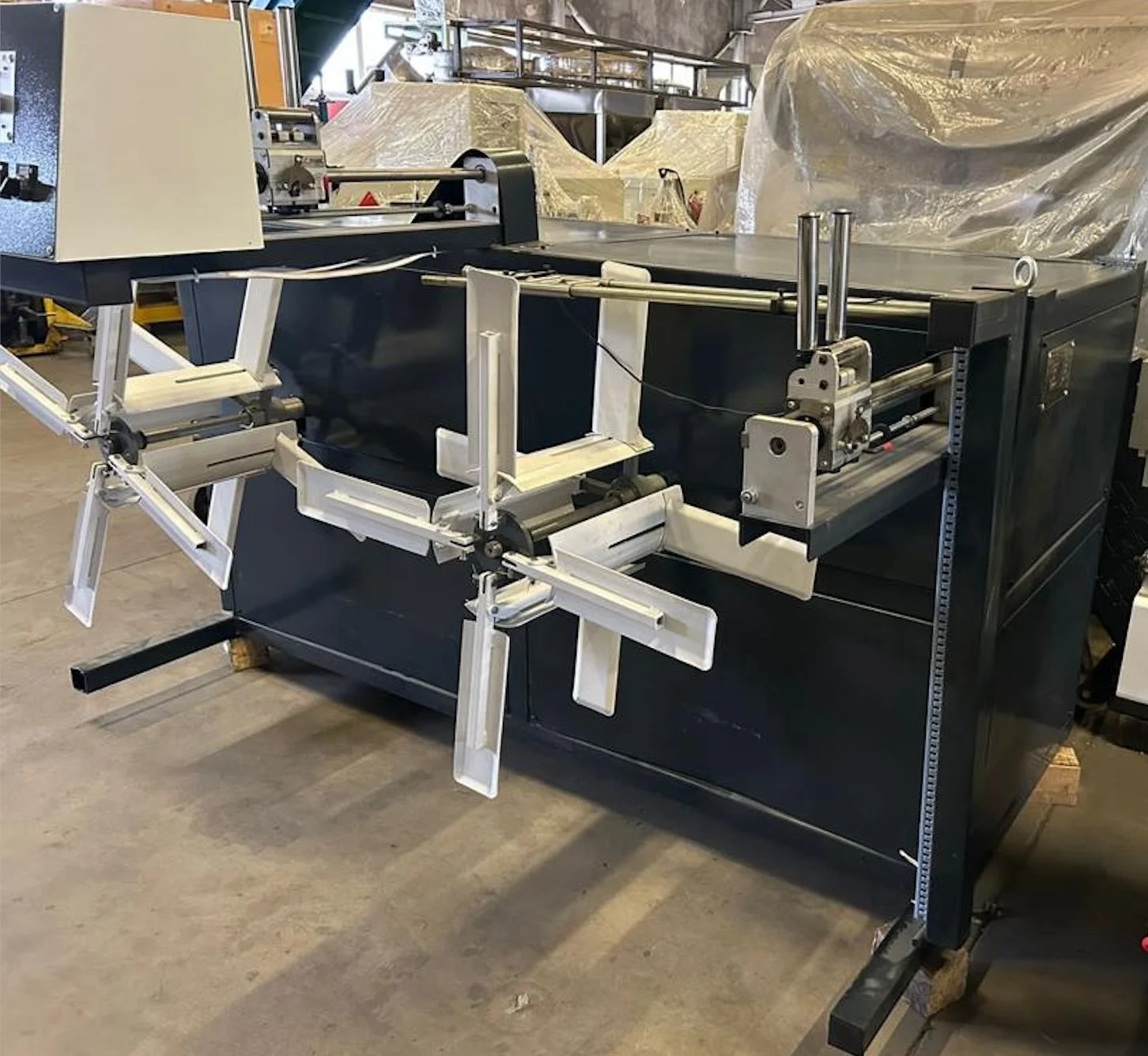

Автоматическое намоточное устройство на две катушки с двумя раскладчиками. Производства (Китай). 1.Внутренний диаметр диска:250 мм. 2.Наружный диаметр намотки изделия на диск: 850 мм. 3.Ширина диска: 300 мм; 4.Количество дисков: 2 шт. 5.Намотчик оборудован устройством равномерной подачи изделия на диск: раскладчиком. 6. Количество раскладчиков: 2 шт. 7.Имеет функцию самоторможения и натяжки. 8.Двигатель переменного тока мощностью: 2,2 кВт. 9.Вращение от электродвигателя передается через цепную передачу на редуктор. 10.Метод управления: частотный преобразователь. 11.Скорость вращения вала двигателя:1450 об/мин. 12.Скорость намотки изделия (уплотнителя) на диск: 0.5-35 м/мин. 13.Высота намоточного устройства по центру: 1000 мм. 14.Размеры 1850 мм. x 1200 мм.x 1650 мм. 15.Вес: 680 кг. Намоточное устройство является неотъемлемой частью экструзионной линии. Используется для намотки готовых изделий (бухт из ПВХ уплотнителей ,ТЕП уплотнителей, полиэтиленовых труб диаметром до 12 мм) на катушки. Устройство намоточное представляет собой блочную конструкцию и состоит из: металлического корпуса , привода технологического , системы зажима катушки , раскладчиком, устройством равномерной подачи изделия на диск и электрической системой управления. Привод технологический предназначен для установки и вращения катушки и состоит из основания, диска упорного, опоры качения верхней, соединительных муфт, шариков, электродвигателя переменного тока, редукторов. Основание предназначено для установки всех механизмов устройства и представляет собой жесткую сварную конструкцию, изготовленную из стального проката. Перед пуском намотчика изготавливаемая труба или уплотнитель подается с тянущего устройства и фиксируется на катушке. За счет бесступенчатой регулировки числа оборотов двигателя, подбирается вращение катушки, соответствующее линейной скорости подачи трубы. Далее производится намотка трубы или уплотнителя и формирование бухты с заданной длиной. По окончании намотки производится отрезка изделия и закрепление ее на бухте. Упакованную катушку снимают с устройства намоточного с помощью средств механизации изготовителя. После снятия бухты процесс повторяется.
