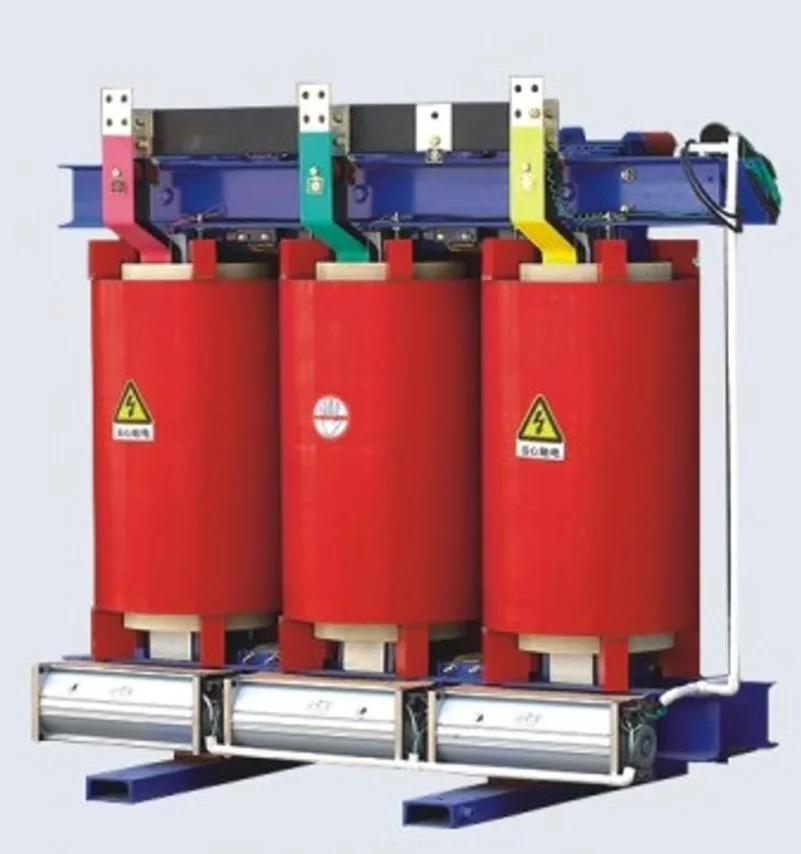

Сухой трансформатор ТСЗЛ/1600/10/0.4/D/Yн-11/IP31/AL с литой изоляцией

Описание

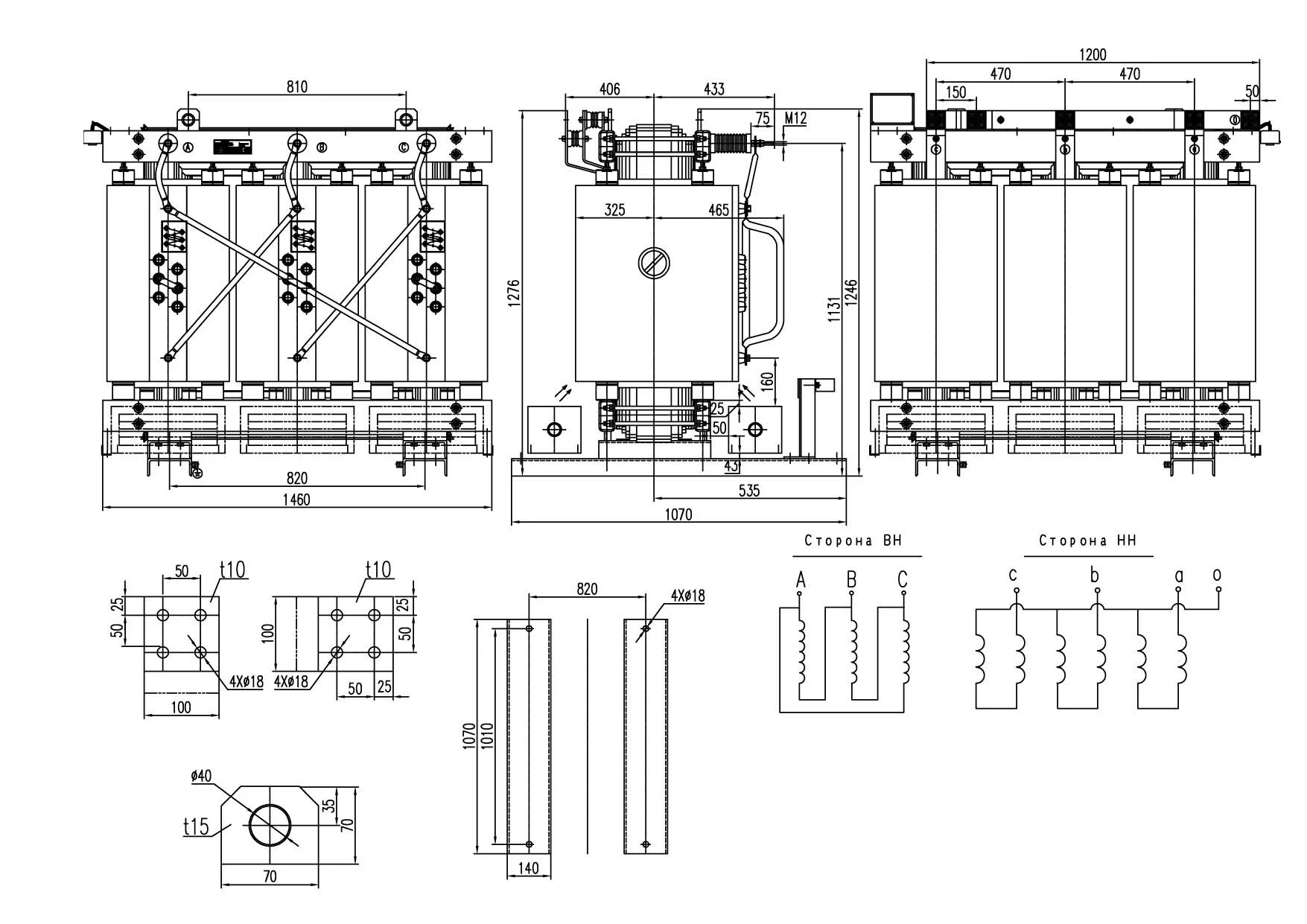

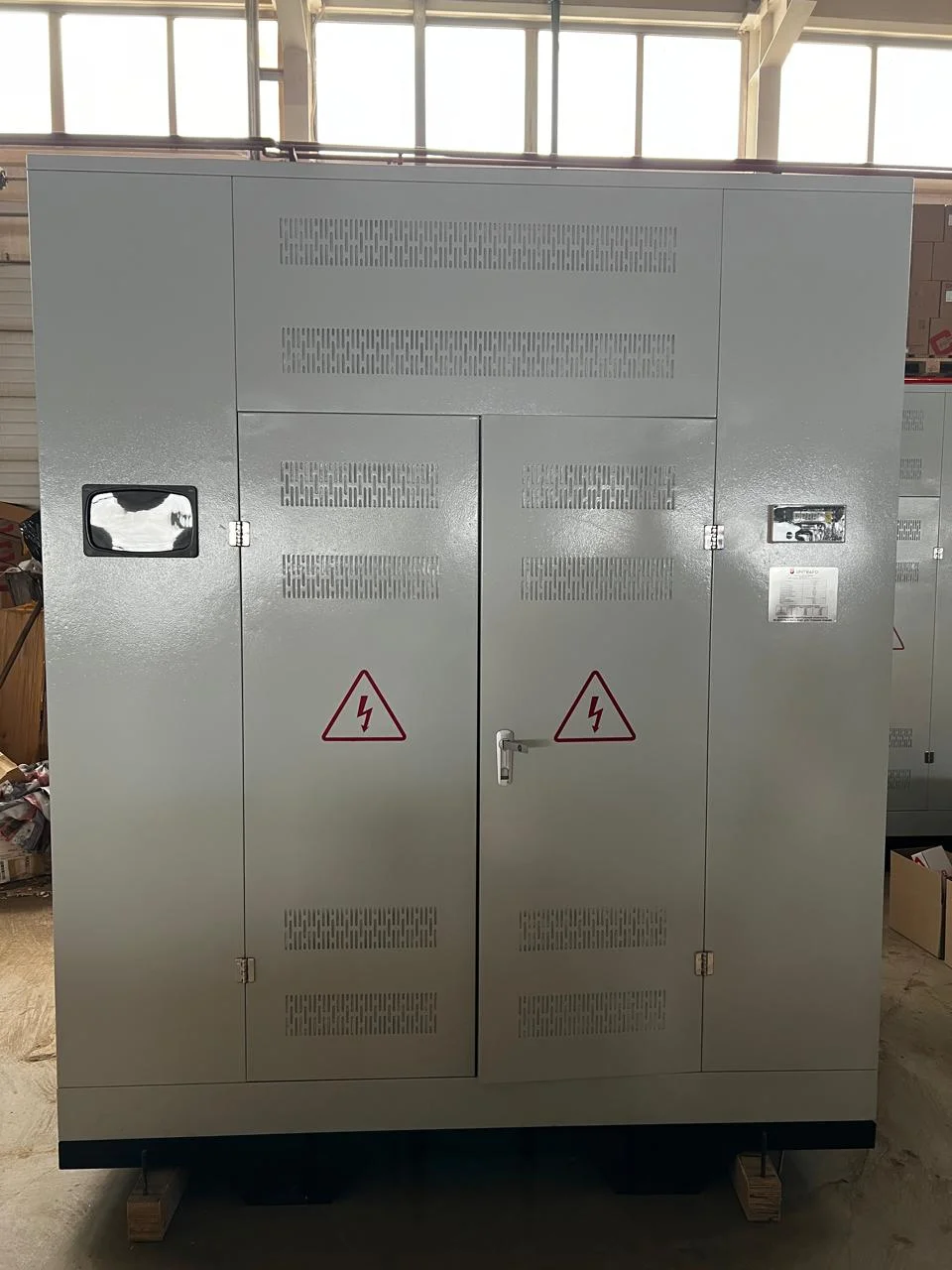

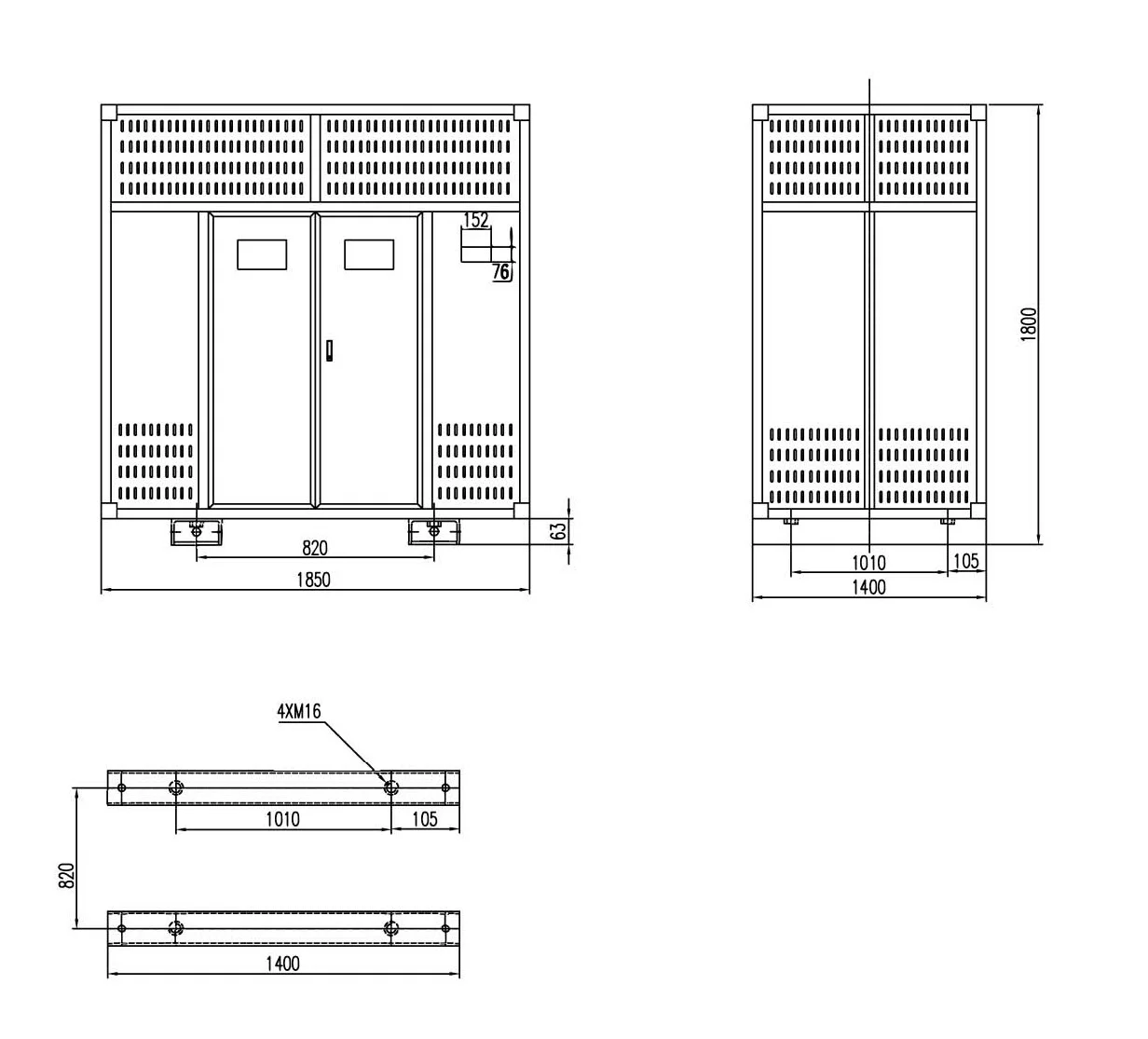

Характеристики трансформатора сухого типа с литой изоляцией: ТСЗЛ/1600/10/0.4/D/Yн-11/IP31/AL •Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией) •Концепция конструкции: Стержневой •Номинальная мощность, кВа: 1600 •Номинальное напряжение на стороне ВН, кВ: 10 •Номинальное напряжение на стороне НН, кВ: 0.4 •Материал обмотки: Алюминий •Напряжение короткого замыкания Uкз (%) ± 10%: 6 •Частота питающей сети, Гц: 50 •Степень защиты кожуха (корпус): IP31 •Класс нагревостойкости изоляции: F (155°C) •Переключение без возбуждения (ПБВ), %: ±2×2,5 •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда) •Уровень шума дB (A): Менее 70 •Охлаждение: Естественное С (AN/AF) •Высота установки над уровнем моря, м: До 1000 •Потери холостого хода (120°C) ± 15%, Вт: 2450 •Потери короткого замыкания (120°C) ± 10%, Вт: 11730 •Габариты трансформатора, мм: 1460*1070*1246 •Колея колес (или опор), мм: 820*1010 •Вес трансформатора без кожуха ± 10%, кг: 2955 •Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией •Тип вывода ВН и НН: Шина, либо Кабель •Расположение выводов ВН: по согласованию с заказчиком •Расположение выводов НН: по согласованию с заказчиком •Материал выводов НН: алюминий, либо медь •Габариты кожуха: 1850*1400*1800 мм •Вес трансформатора с кожухом ± 10%, кг: 3155 * - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора. Типовая комплектация: •Трансформатор Транспортные колёса — ролики •Паспорт на трансформатор (с заключением ОТК) •Сертификат сейсмостойкости (до 9 баллов) •Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность» . •Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3−4 шт) выполняющий роль шкафа теплового контроля •Вентиляторы. •Комплект эксплуатационной документации на блок температурного контроля. Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора 1600 ква дан в описании. Наличие товара уточняйте у менеджера. Чертеж сухого трансформатора ТСЗЛ 1600 ква с литой изоляцией прилагается. Купить сухой трансформатор 1600 ква с литой изоляцией у производителя Востокэнерготранс. Работа напрямую с производителем вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.
