Описание

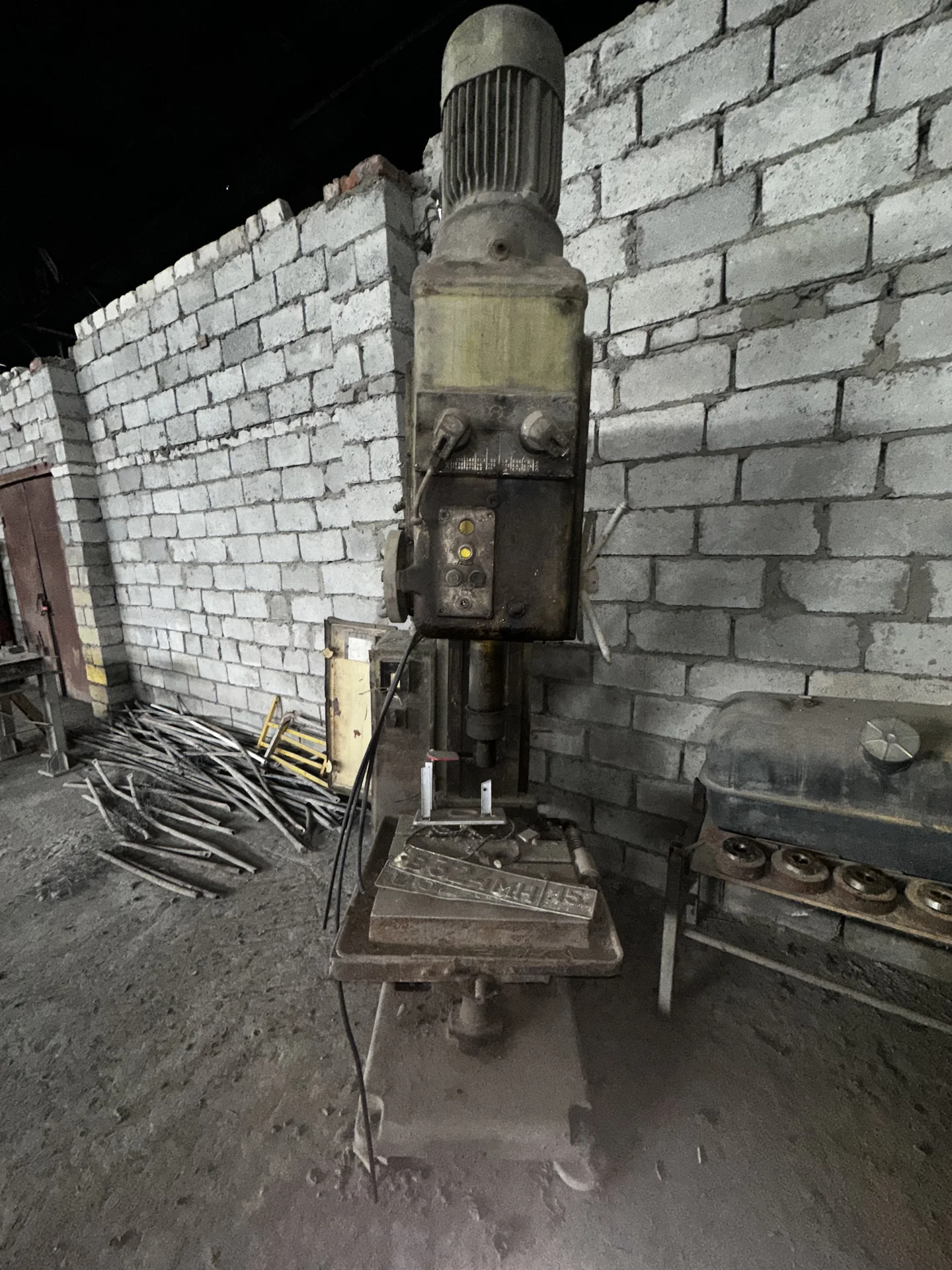

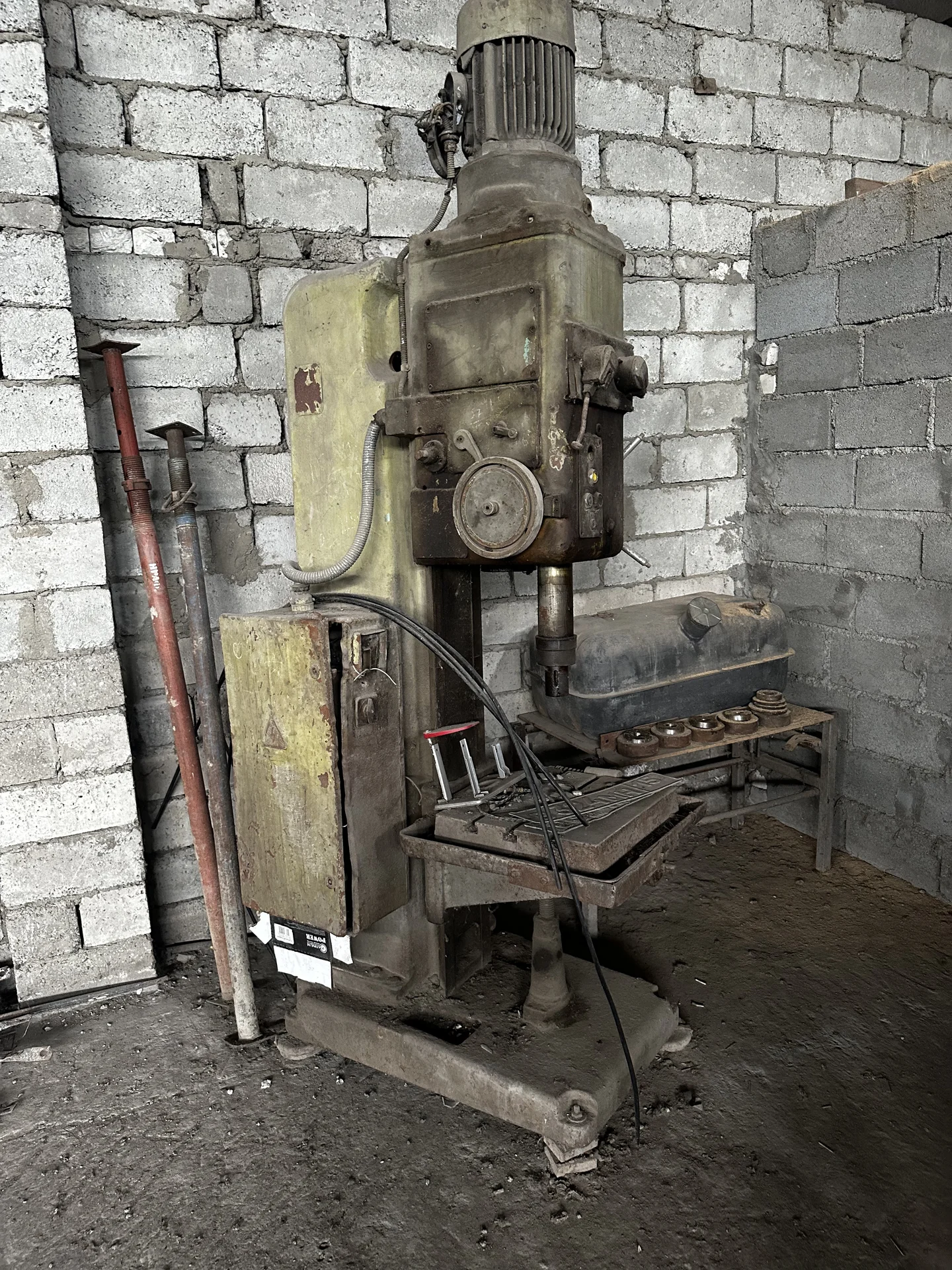

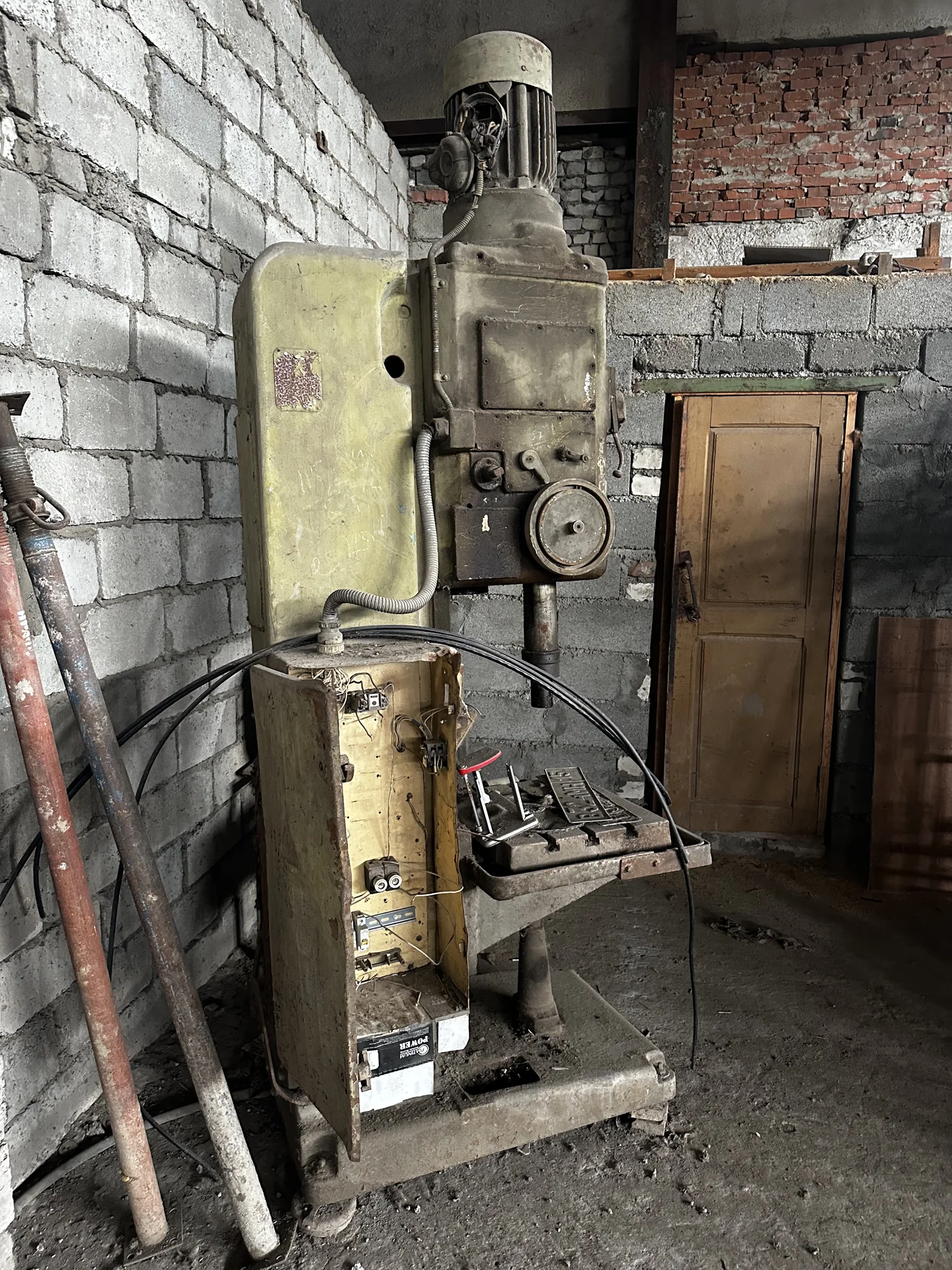

Вертикально - сверлильный станок, с условным диаметром сверления 50 мм, предназначены для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования, развертывания, нарезания резьб и подрезки торцев ножами. Станокдопускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твердых сплавов. Пределы чисел оборотов и подач шпинделя позволяют обрабатывать различные виды отверстий на рациональных режимах резания. Наибольший диаметр сверления в стали 45, мм 50 Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм 0...800 Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм 700...1250 Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм 350 Рабочий стол Размеры рабочей поверхности стола, мм 500 х 560 Число Т-образных пазов Размеры Т-образных пазов 3 Наибольшее вертикальное перемещение стола (ось Z), мм 360 Шпиндель Наибольшее перемещение (установочное) шпиндельной головки, мм 250 Наибольшее перемещение (ход) шпинделя, мм 300 Перемещение шпинделя на одно деление лимба, мм 1, 0 Перемещение шпинделя на один оборот маховичка-рукоятки, мм 131, 68 Частота вращения шпинделя, об/мин 22, 4...1000 Количество скоростей шпинделя 12 Наибольший допустимый крутящий момент, Нм 800 Конус шпинделя Морзе 5 Механика станка Число ступеней рабочих подач 12 Пределы вертикальных рабочих подач на один оборот шпинделя, мм 0, 05...2, 24 Управление циклами работы Ручное Наибольшая допустимая сила подачи, кН 23, 5 Динамическое торможение шпинделя Есть Привод Электродвигатель привода главного движения, кВт 7, 5 Электронасос охлаждающей жидкости Тип Х14-22М Габарит станка Габариты станка, мм 2930 х 890 х 1355 Масса станка, кг 1870
