Описание

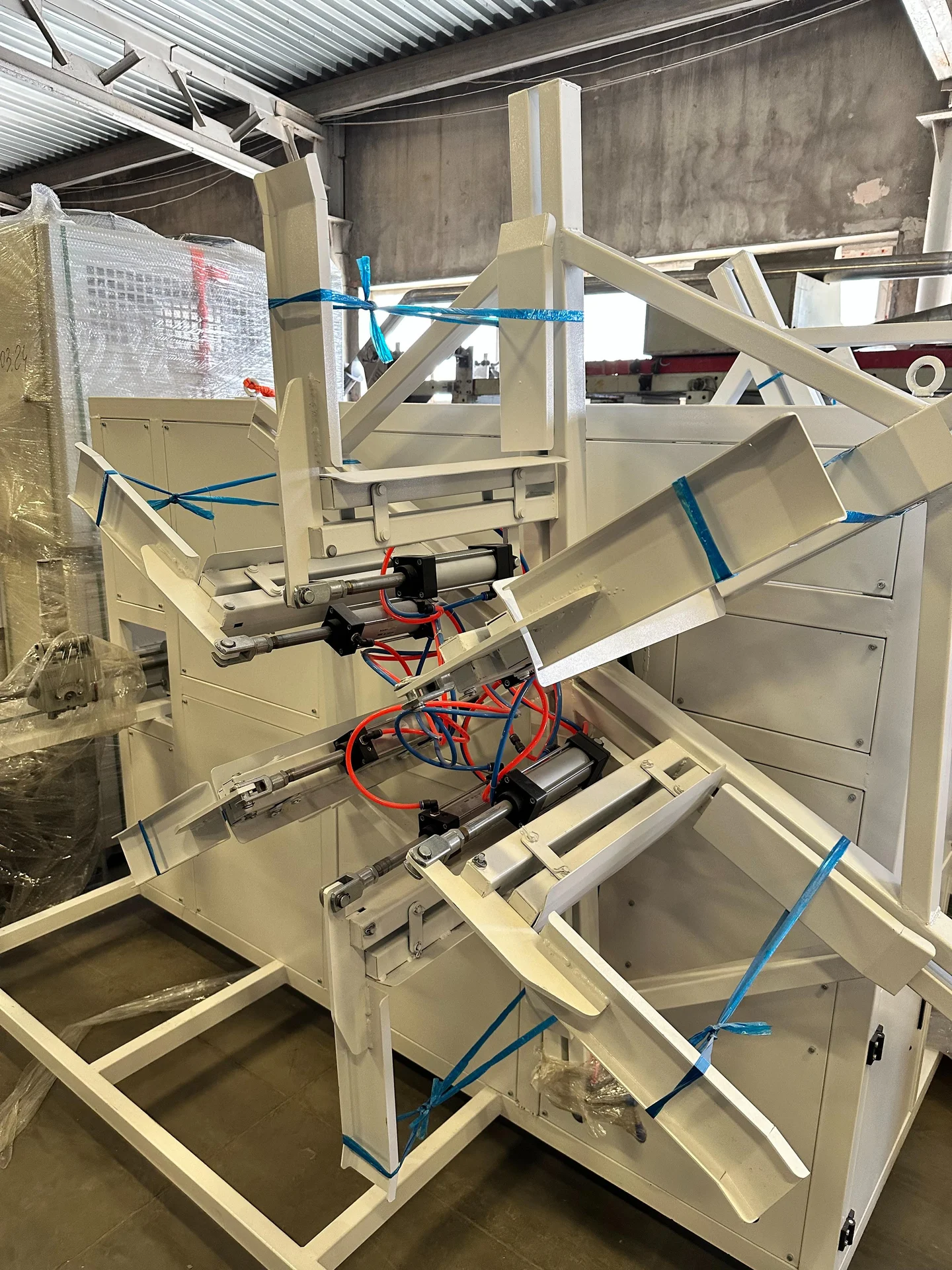

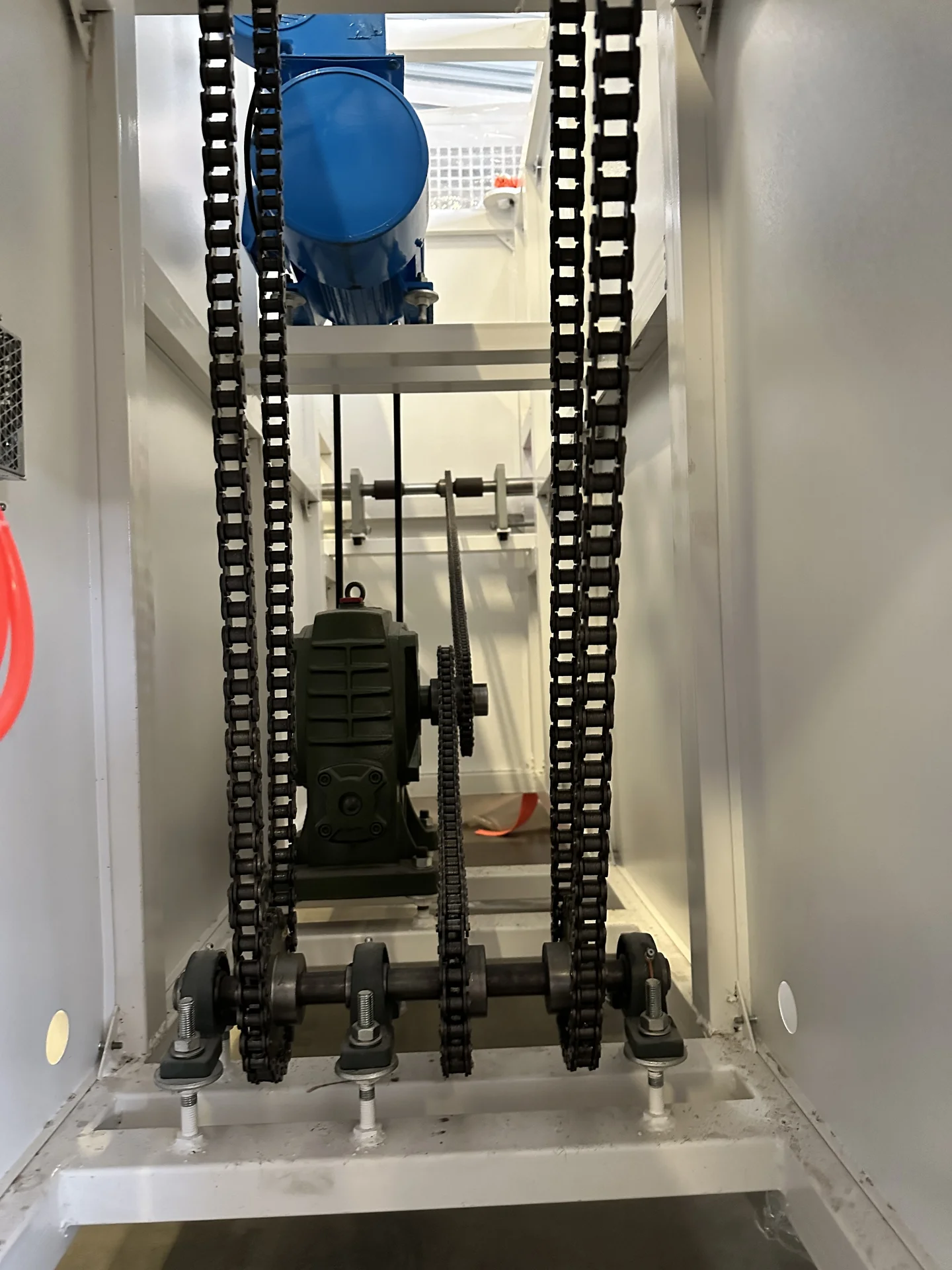

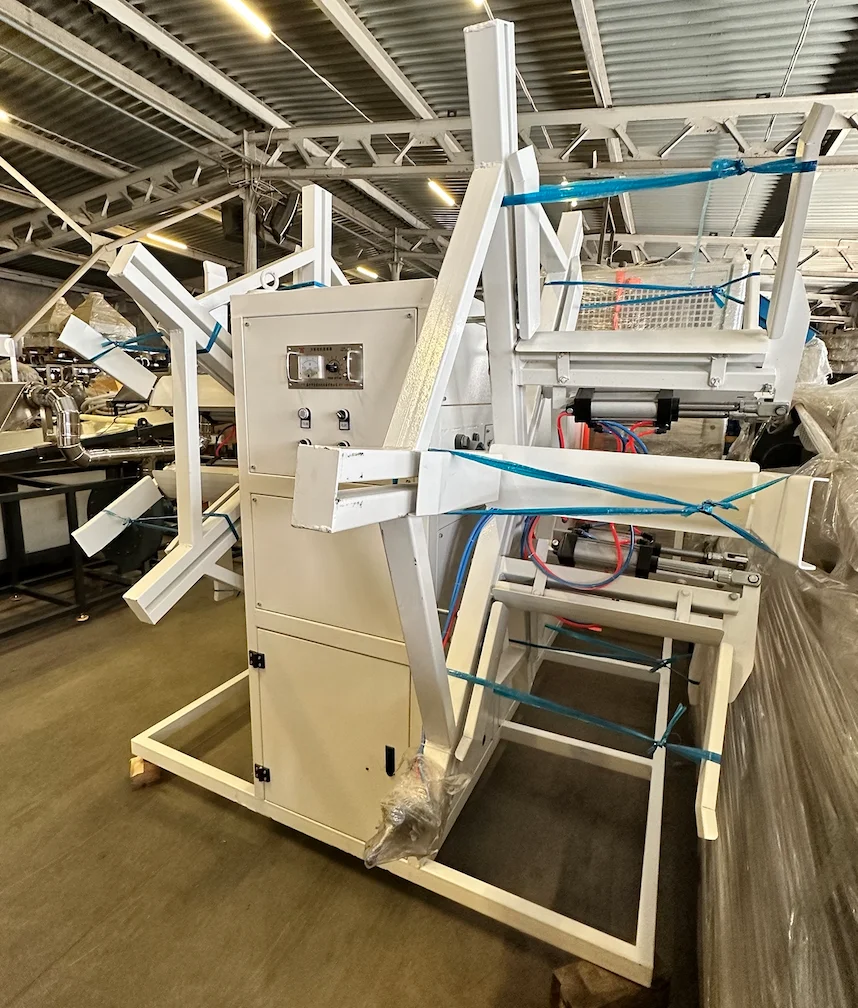

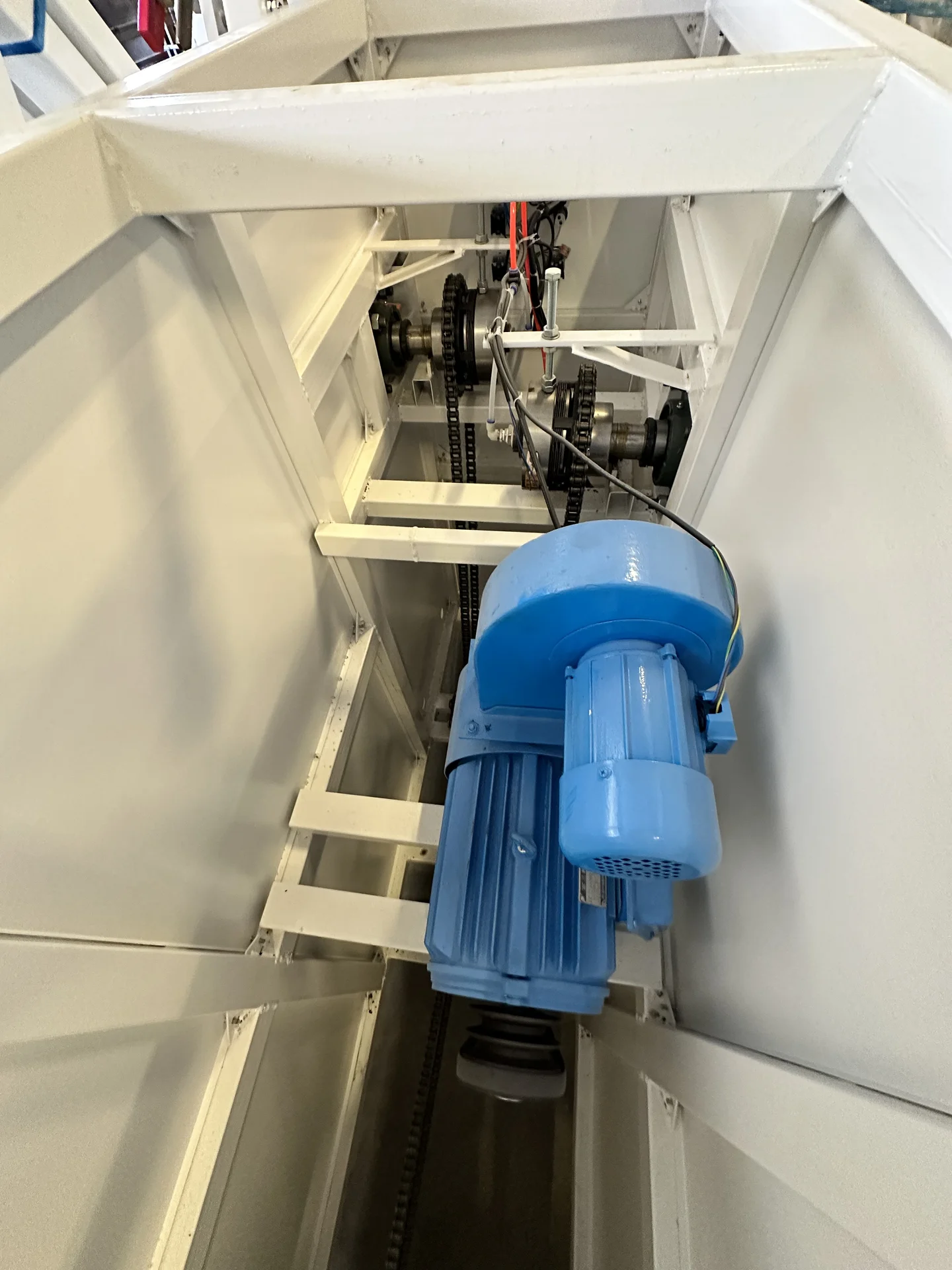

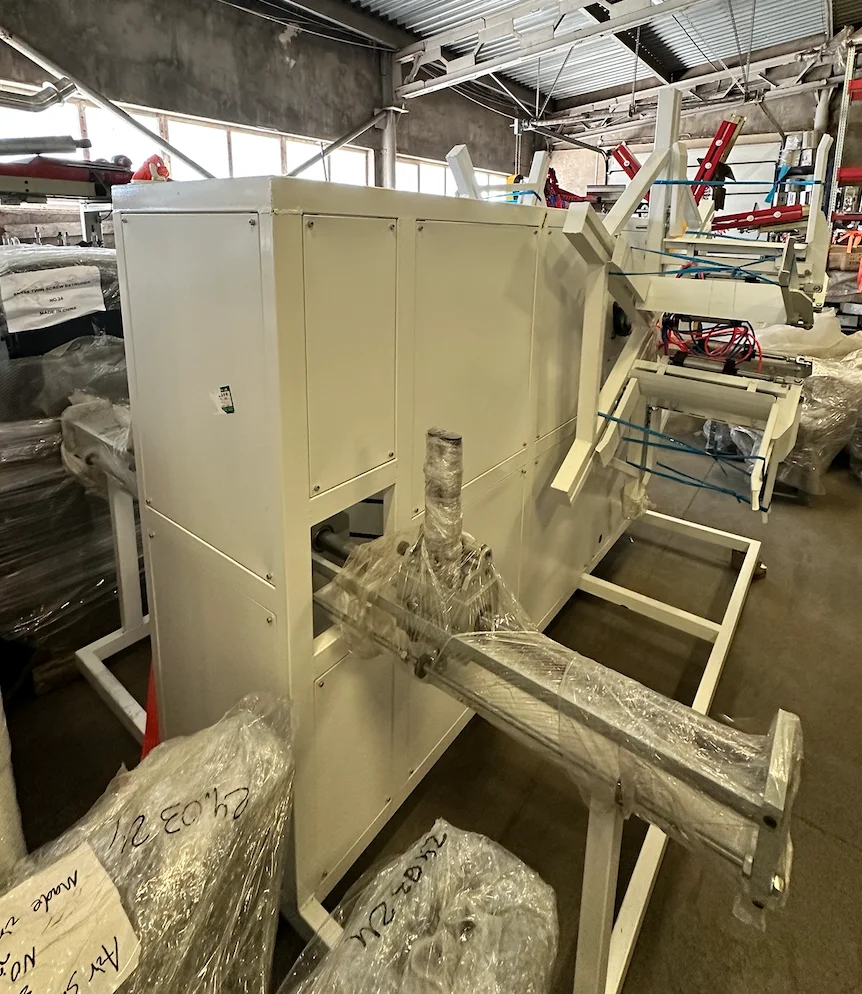

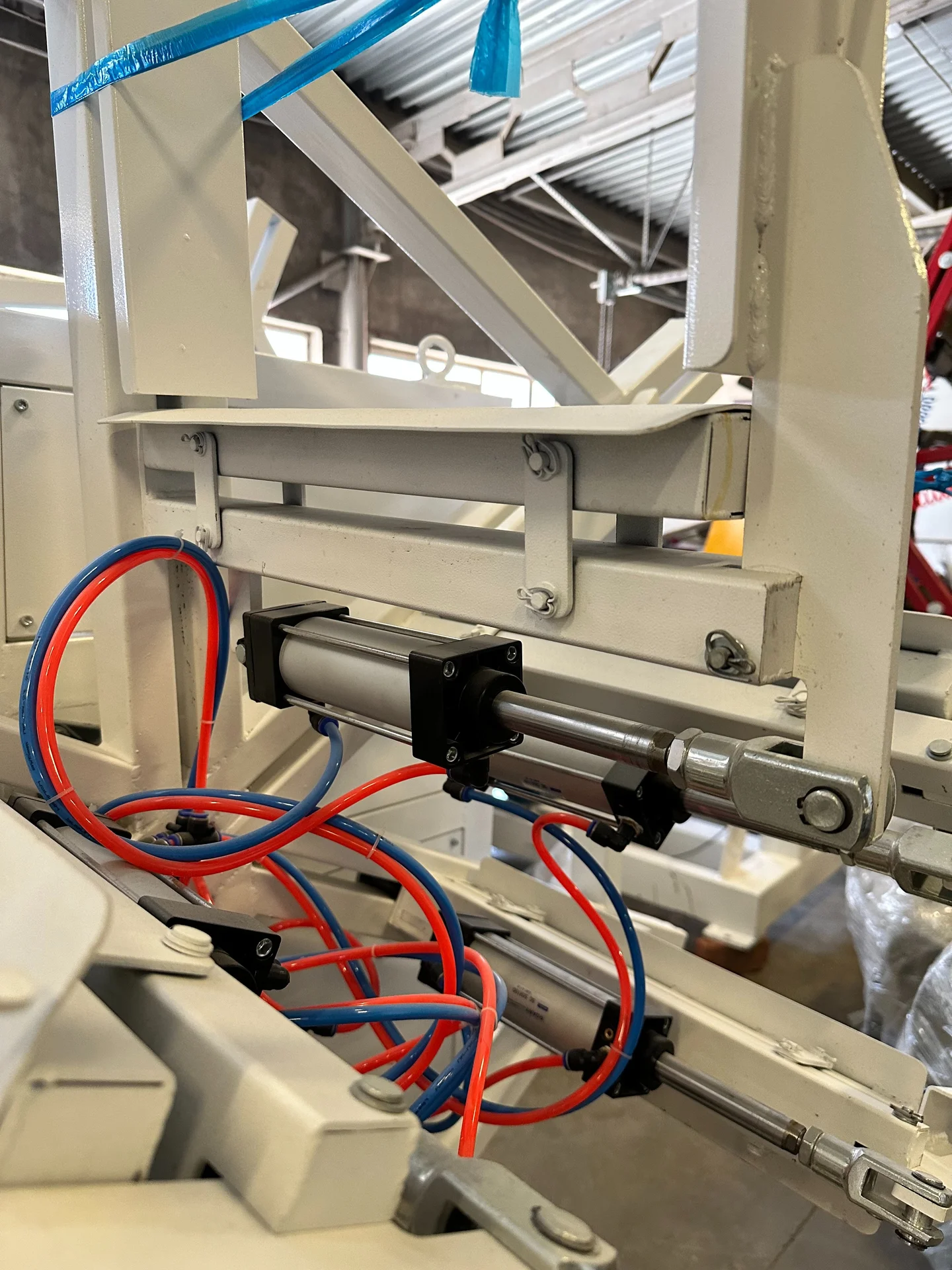

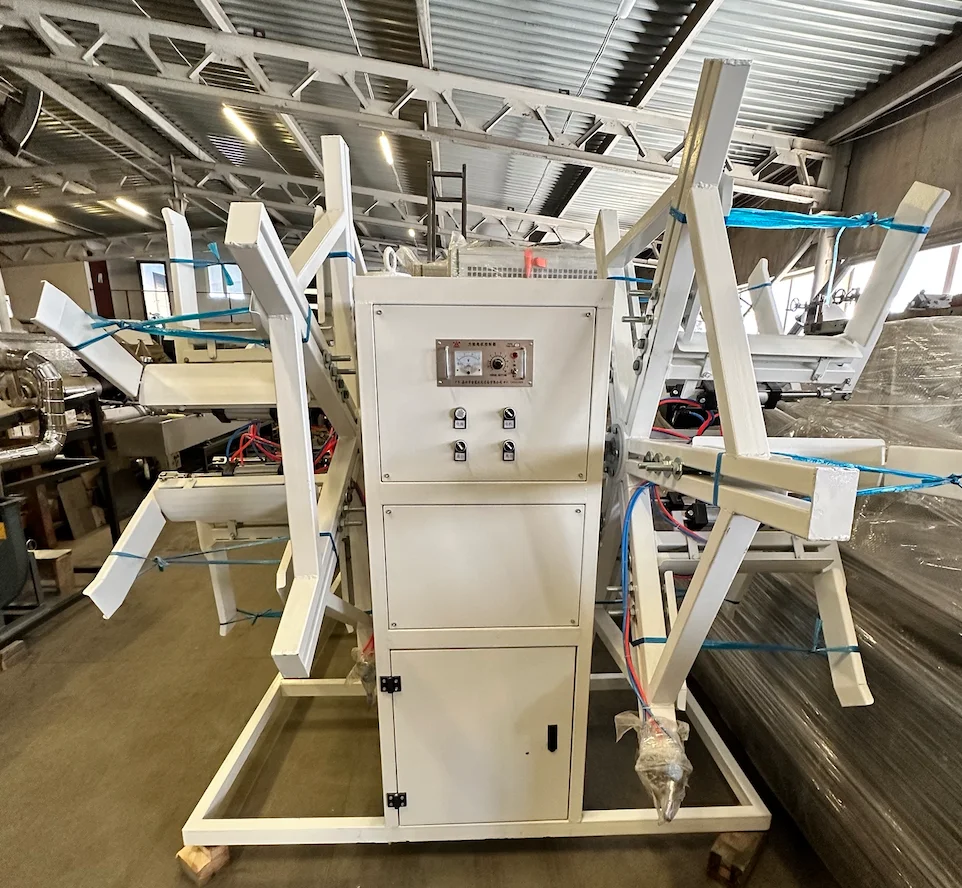

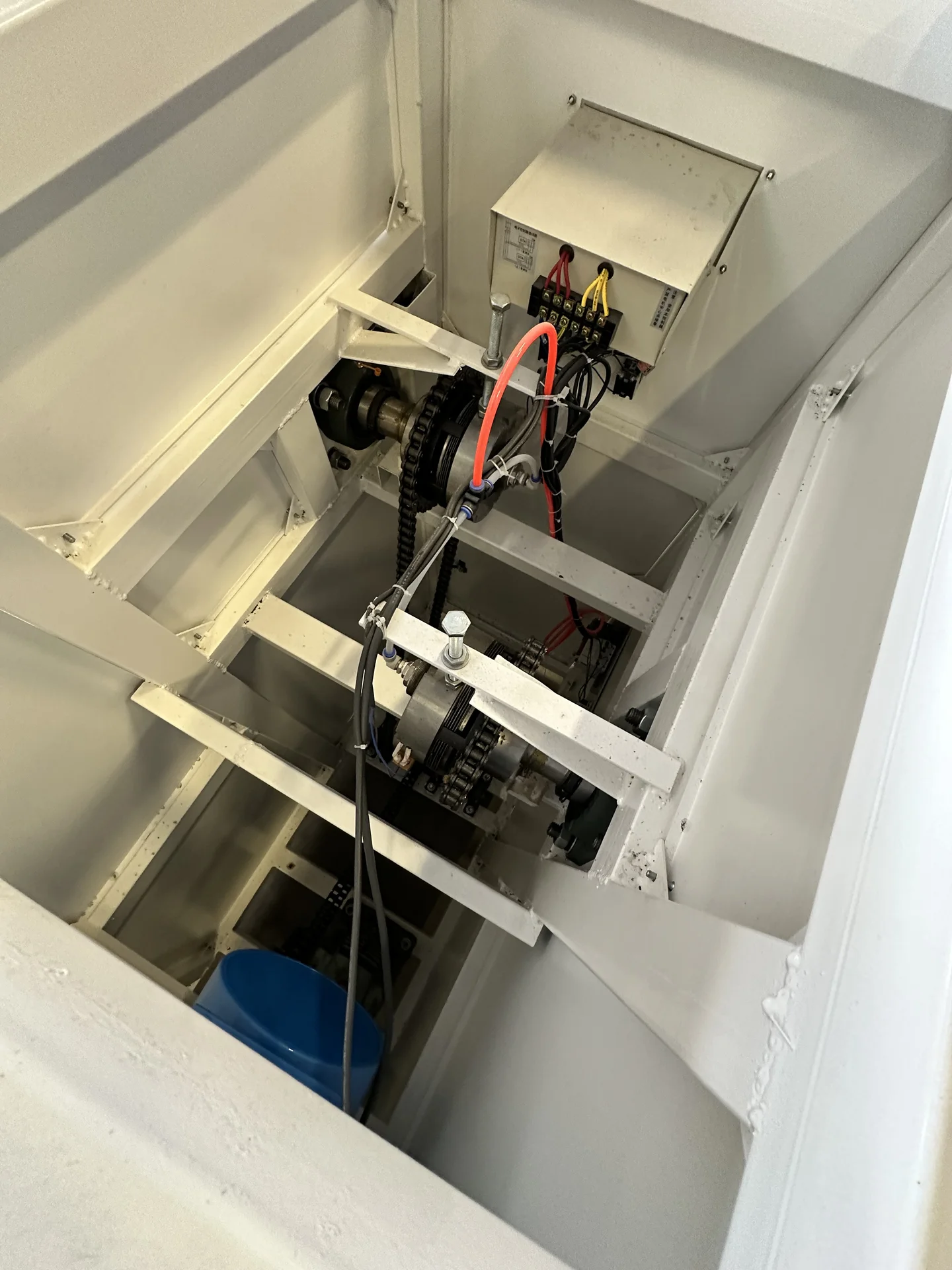

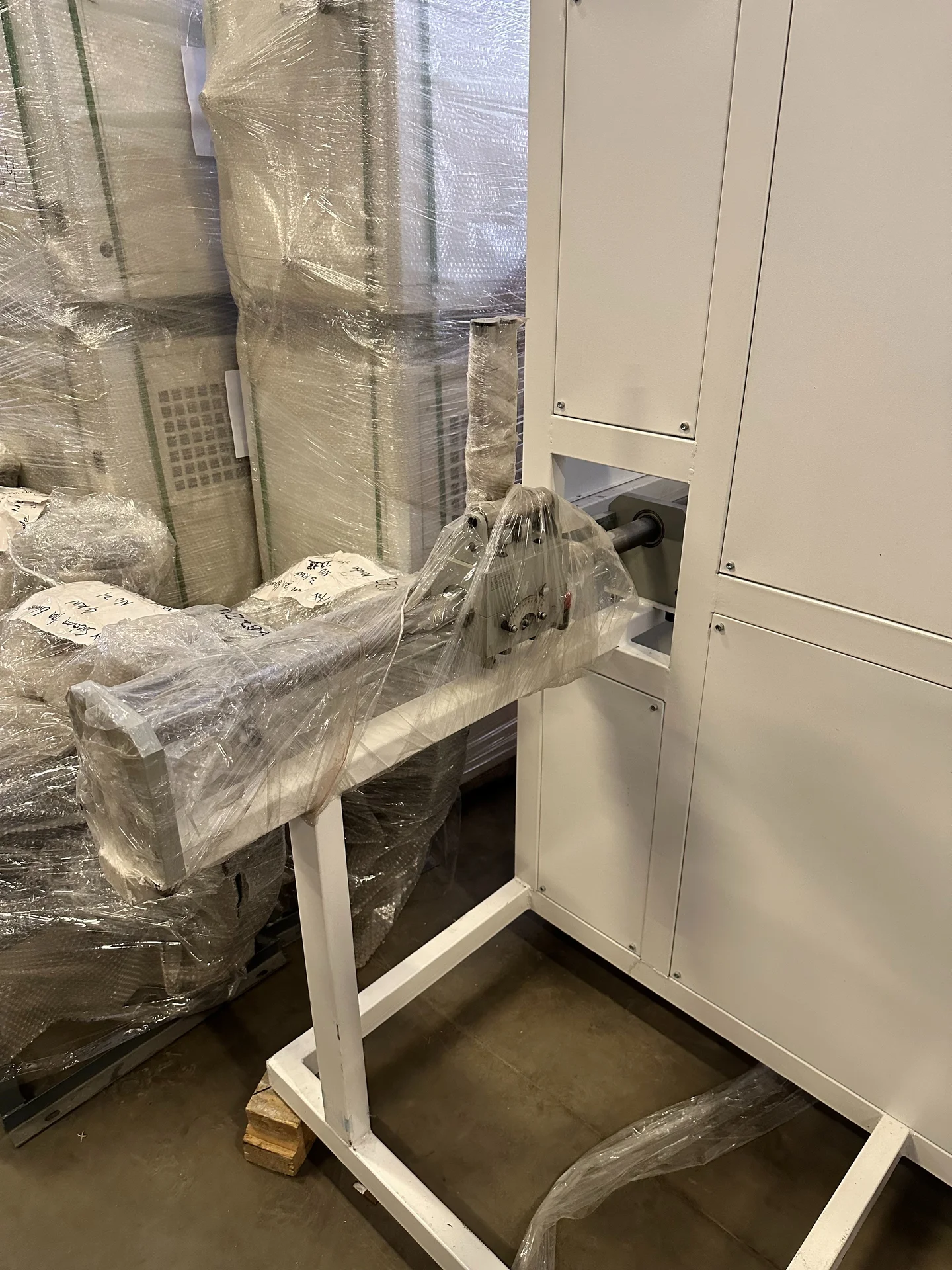

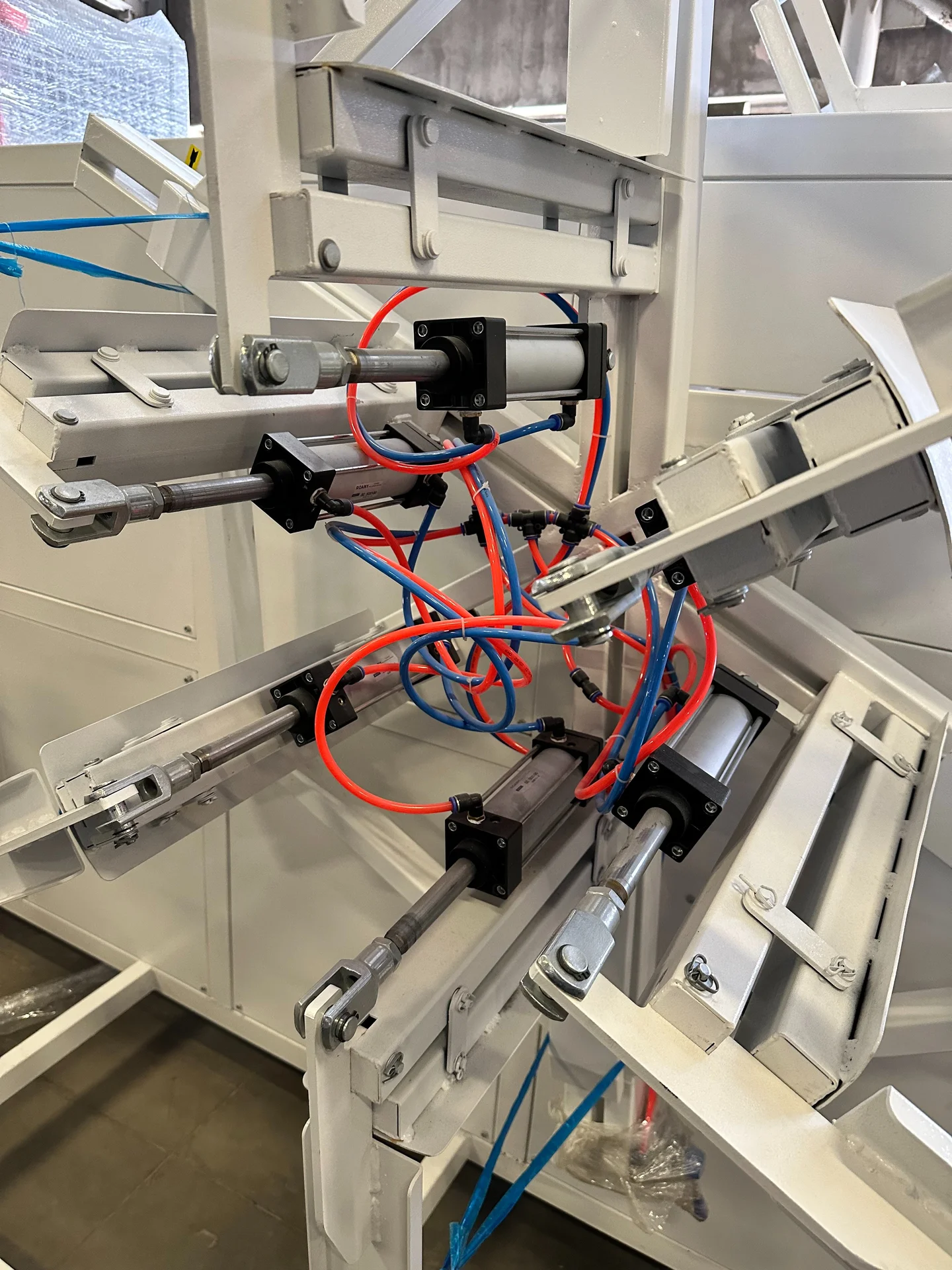

Намоточное устройство, намотчик SW-65 для труб размером: Ø16 мм. - Ø 63 мм. Устройство намоточное предназначено для намотки бухт из полиэтиленовых труб диаметром от 16 - 63 мм. Устройство намоточное представляет собой жесткую сварную конструкцию изготовленную из стального проката. Состоит из привода технологического, двух катушек оборудованных системой зажима, опоры качения верхней, соединительных муфт, шарниров, электродвигателя переменного тока, редукторов, автоматического раскладчика и электронного блока управления. Технические характеристики: 1.Внутренний диаметр катушки регулируется: Ø 450- Ø 500 мм. 2.Максимальный наружный диаметр: Ø 1500 мм. 3.Скорость намотки: 0,5 -18 м / мин 4.Ширина намотки трубы на катушки регулируется: 300-750 мм. 5.Оборудован устройством равномерной подачи изделия на диск: раскладчиком. 6.Количество раскладчиков:2 шт. 7.Приводной двигатель переменного тока мощностью: 3 кВт. 8.Скорость вращения вала электродвигателя:1450 об/мин. 9.Скорость вращения катушек регулируется частотным преобразователем. 10.Давление воздуха в системе: 0,6 МПа. 11.Катушки оборудованы открывающимися лапами для удобного снятия трубы. 12.Лапы приводятся в движение с помощью воздушных цилиндров в количестве 6 шт. 13.Нагрузка двигателя: 10 N.M. 14.Напряжение 380V: 50Hz 15.Размеры намотчика: 3200 * 2200 * 2400 мм. 16.Вес намотчика: 1060 кг
