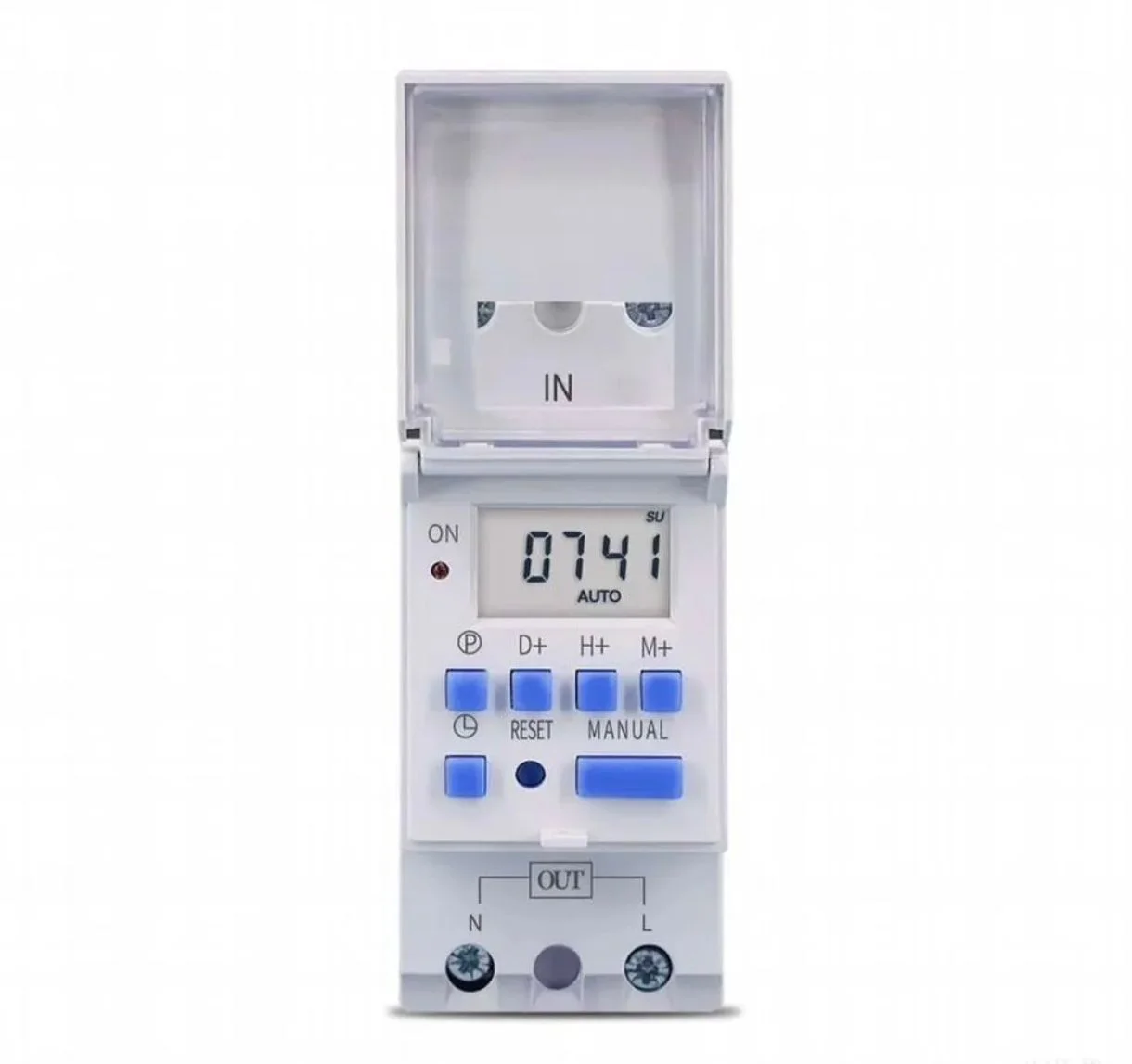

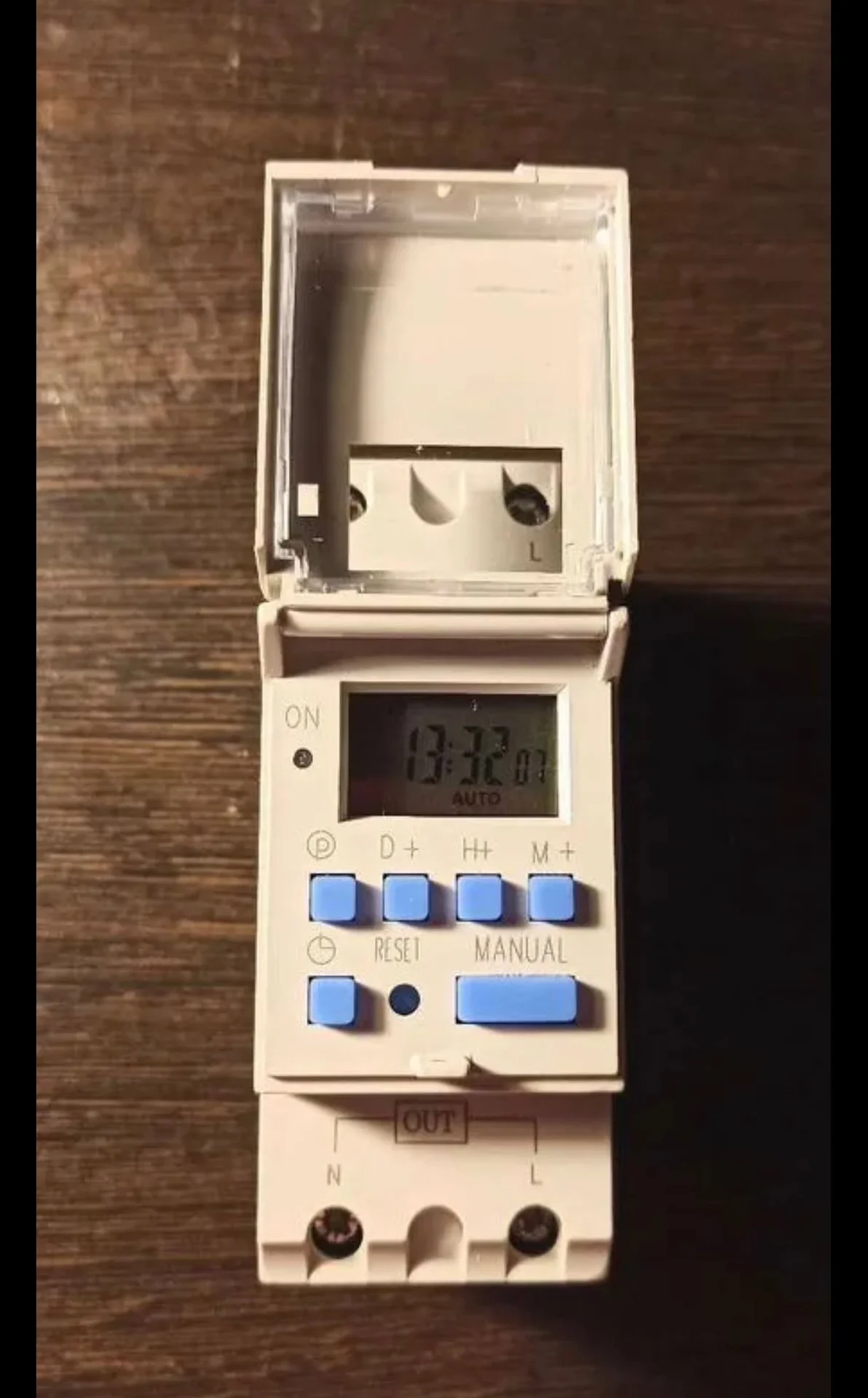

НЕДЕЛЬНЫЙ ПРОГРАММИРУЕМЫЙ ТАЙМЕР AHC30A Руководство по эксплуатации ОСОБЕННОСТИ • 16 циклов программ включения/отключения. • Установка времени с точностью до минуты. • Мощности: ~30 А (но я бы не стал нагружать больше 10) • Жидкокристаллический дисплей (ЖКИ) с высотой символов 5 мм. • Монтаж на DIN-рейку, стандарт 2S. Недельный программируемый таймер предназначен для автоматического включения/выключения электротехнического оборудования через заданный промежуток времени в течение суток с возможностью привязки выполнения команды к дням недели. ЭЛЕМЕНТЫ ПРИБОРА • ON – индикатор включения/выключения выходного реле. • Р – кнопка входа/навигации по меню программирования. • D+ – кнопка установки дня недели. • H+ – кнопка установки часов. • M+ – кнопка установки минут. • ⏰ – кнопка настройки/отображения времени. • MANUAL – кнопка вкл./выкл. выбранного шага програмы или ручного задания состояния выходного реле. • RESET – кнопка сброса всех параметров ПОРЯДОК РАБОТЫ Таймер обеспечивает выполнение 16 циклов программ управления временем включения и отключения нагрузки. Программирование таймера осуществляется кнопками, расположенными на лицевой панели. Индикатор ON на лицевой панели включается при срабатывании выходного реле. Напряжение питания подается на контакты 1 и 2. Нагрузка подключается ПРОГРАММИРОВАНИЕ И НАСТРОЙКА Подключите устройство к источнику питания. При первом включении должна зарядиться встроенная батарея. Это может занять несколько минут. После зарядки батареи устройство автоматически включится. Если автоматического включения не произошло, нажмите кнопку RESET для включения устройства. В течение первых 8 секунд происходит опрос состояния таймера (на жидкокристаллическом дисплее высвечиваются все имеющиеся на нем символы), затем включается отсчет времени. Для установки текущего времени и дня недели нажмите и удерживайте кнопку (⏰ часики), после чего нажимайте кнопки D+ (день), H+ (часы), M+ (минуты) необходимое число раз. Обозначения дней недели: MO – понедельник, TU – вторник, WE – среда, TH – четверг, FR – пятница, SA – суббота, SU – воскресенье. Для переключения между 12- и 24-часовой временными шкалами удерживайте кнопку (⏰ часики) нажатой в течение 5 секунд. По умолчанию задана 24-часовая шкала. При переключении в 12-часовой режим на индикаторе появится надпись АМ (утро) или РМ (вечер)
