Описание

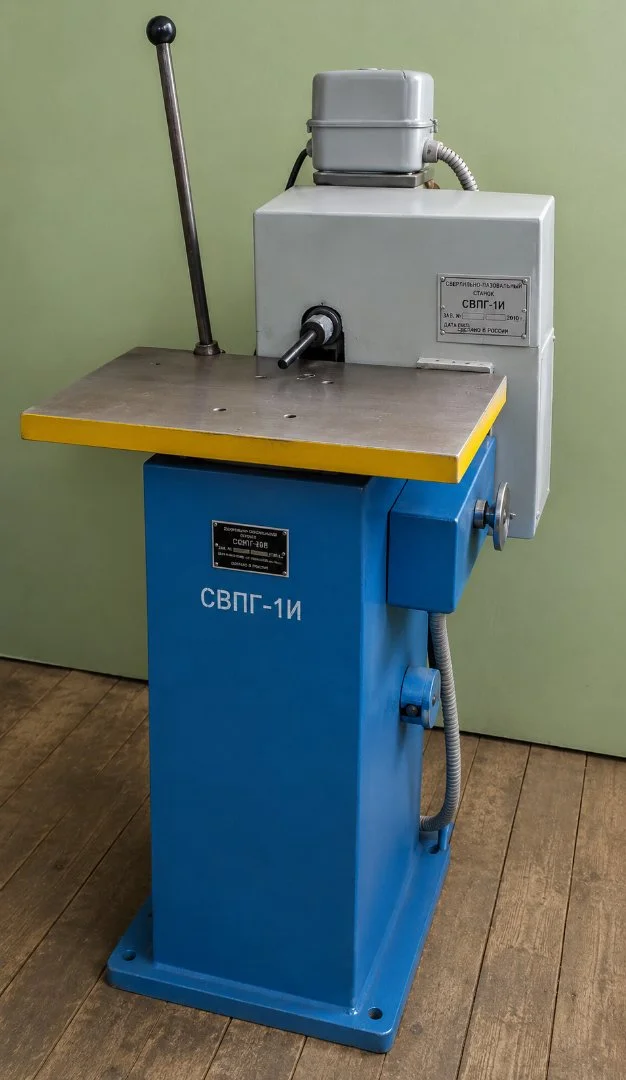

Сверлильно-пазовальный станок СВПГ-1И предназначен для выборки пазов и сверления отверстий в изделиях из древесины в условиях мелкосерийного производства. Станина станка - сварная коробчатой формы, на которой смонтированы рабочий стол и сверлильно-пазовальное устройство. На рабочем столе заготовка фиксируется при помощи кулачкового прижима и упора-ограничителя. Сверлильно-пазовальный узел включает шпиндель и механизм перемещения. Продольно-поперечное перемещение осуществляется за счет специального крестового стола, а подъем-опускание за счет вращения маховика. Зажим режущего инструмента в шпинделе осуществляется при помощи набора цанг. Технические характеристики сверлильно-пазовального станка СВПГ-1И Рабочая поверхность стола, мм550х320 Продольный ход шпинделя, мм150 Поперечный ход шпинделя, мм150 Вертикальный ход шпинделя, мм120 Диаметр высверливаемых отверстий, мм1ч20 Частота вращения инструмента, об/мин6 000 Мощность эл/двигателя , кВт2,2 Габариты, мм550х800х1200 Масса, кг200
