Описание

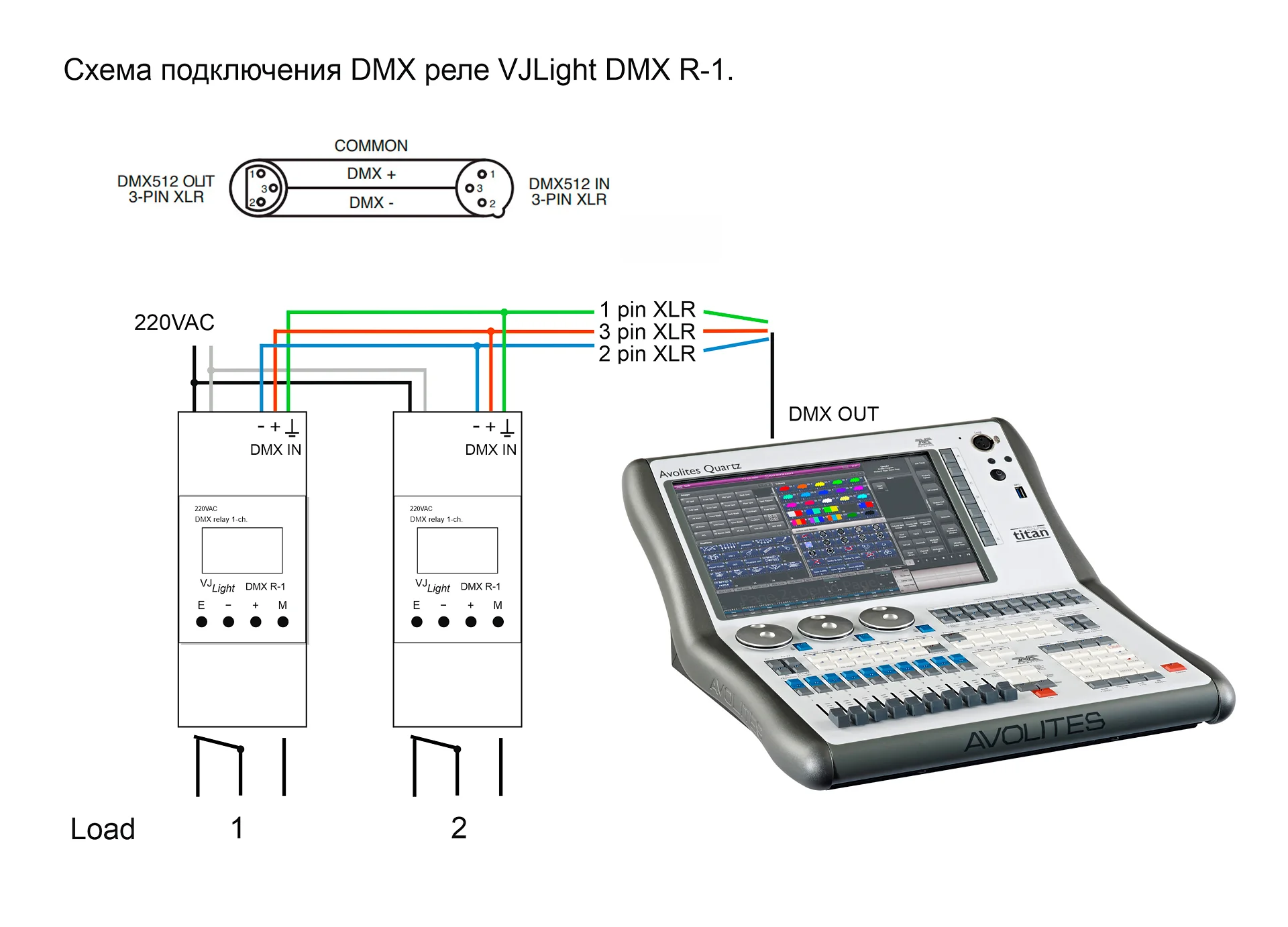

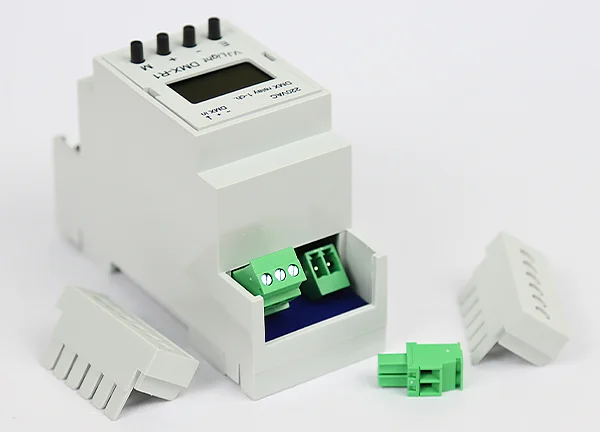

DMX реле на DIN рейку "​ВиджейСвет (VJLight) DMX-R1" с двойной гальванической развязкой (Одноканальное) предназначено для установки непосредственно в электрощит. Данный прибор представляет собой управляемое сигналом DMX переключающее электромеханическое реле. Питание "DMX-R1" осуществляется от сети переменного (в диапазоне 85 ~ 264VAC) либо постоянного напряжения 120-370VDC. Так же возможна поставка данного оборудования с напряжением питания 7-40VDC. Подключение питания к DMX-R1 и сигнала DMX осуществляется при помощи разъемных клеммников (входят в комплект) 15EDGKB-3,5-03P (и 02Р, соответственно), подключение нагрузки - винтовым клеммником (до 16А при 220VAC). ​Данное DMX реле может работать в двух режимах: с управлением (вкл./выкл.) сигналом DMX либо в ручном режиме. Для ручного режима на передней панели DMX-R1 расположена кнопка "М" (Mануал). Данный режим является приоритетным и его можно использовать вне зависимости от наличия/отсутствия сигнала DMX. Схемы подключения смотрите ниже. На передней панели прибора расположены еще 3 кнопки: "Е", "-" и "+". Кнопка "Е" (ввод) - вход в меню для установки адреса DMX. При нажатии кнопки "Е" (при отключенном режиме "мануал") выделяется строка для установки адреса стартового канала DMX управления прибором. Кнопками "-" и "+" можно выбрать стартовый DMX адрес реле. Для сохранения выбранного адреса DMX в памяти прибора можно нажать кнопку "Е" (снимется выделение) либо подождать несколько секунд и DMX адрес реле сохранится сам. При повторном подключении к сети будет актуален последний сохраненный адрес DMX. Управлять нагрузками, подключаемыми к DMX-R1 можно в режимах отключения, включения или переключения. Для коммутации нагрузки в нижней части DMX реле расположен разъемный клеммник, где центральный контакт является основным, а по умолчанию (реле выкл.) он соединен с левым контактом (и разъединен с правым), при включении реле (relay - ON) центральный контакт соединяется с правым. ​Информационный экран на передней панели DMX-R1 представляет собой OLed дисплей с тремя строками. В верхней строке (желтого цвета) по желанию заказчика можно разместить желаемую им надпись (на заказ до 10 символов). Данная надпись остается неизменной навсегда. Вторая строка экрана показывает состояние наличия DMX и стартовый адрес канала управления. При отсутствии на входе реле DMX сигнала во второй строке светится надпись "Manual", при наличии сигнала DMX на входе - в этой строке высвечивается стартовый адрес канала управления прибора. В третьей строке "DMX-R1" указывается состояние реле ВЫКЛЮЧЕНО или ВКЛЮЧЕНО - "RELAY-ON" и "RELAY-OFF", соответственно. ​Контакты электромеханического реле DMX R-1, управляемого подключенными нагрузками гальванически не связаны с питанием прибора, как и с входом DMX. DMX вход реле имеет двойную гальваническую развязку. Возможна поставка данных приборов с вашим логотипом. Бесплатная доставка по г. Москва. Отправка в регионы.
