Описание

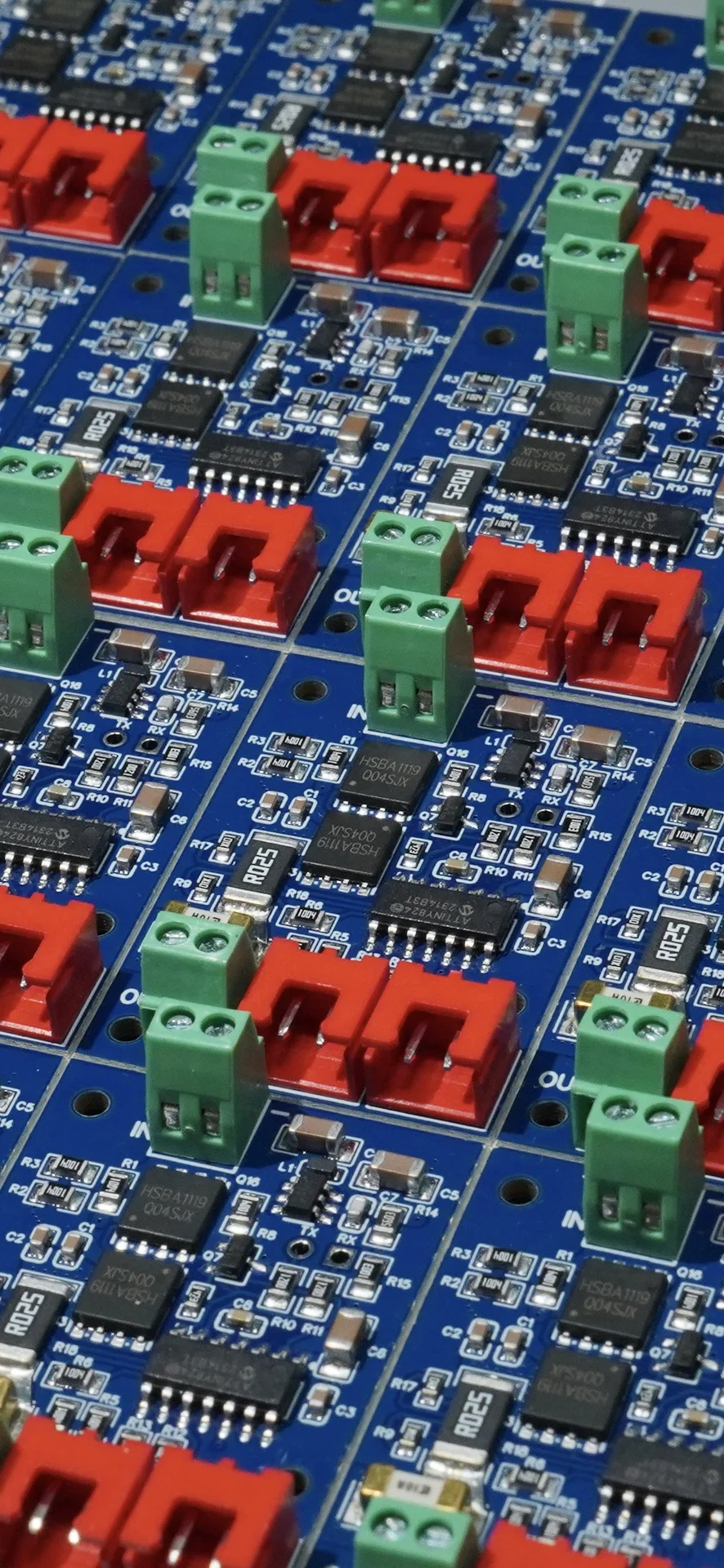

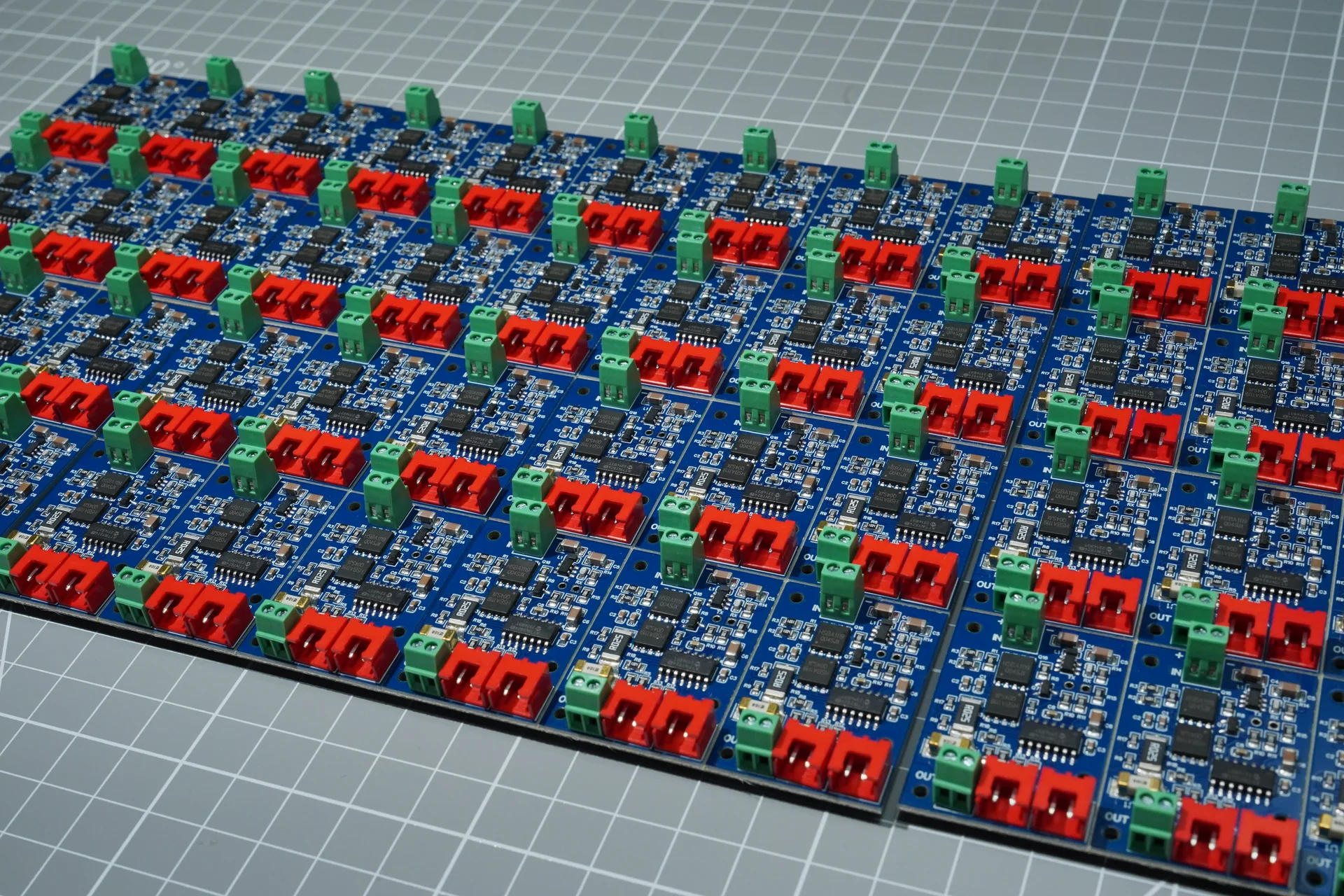

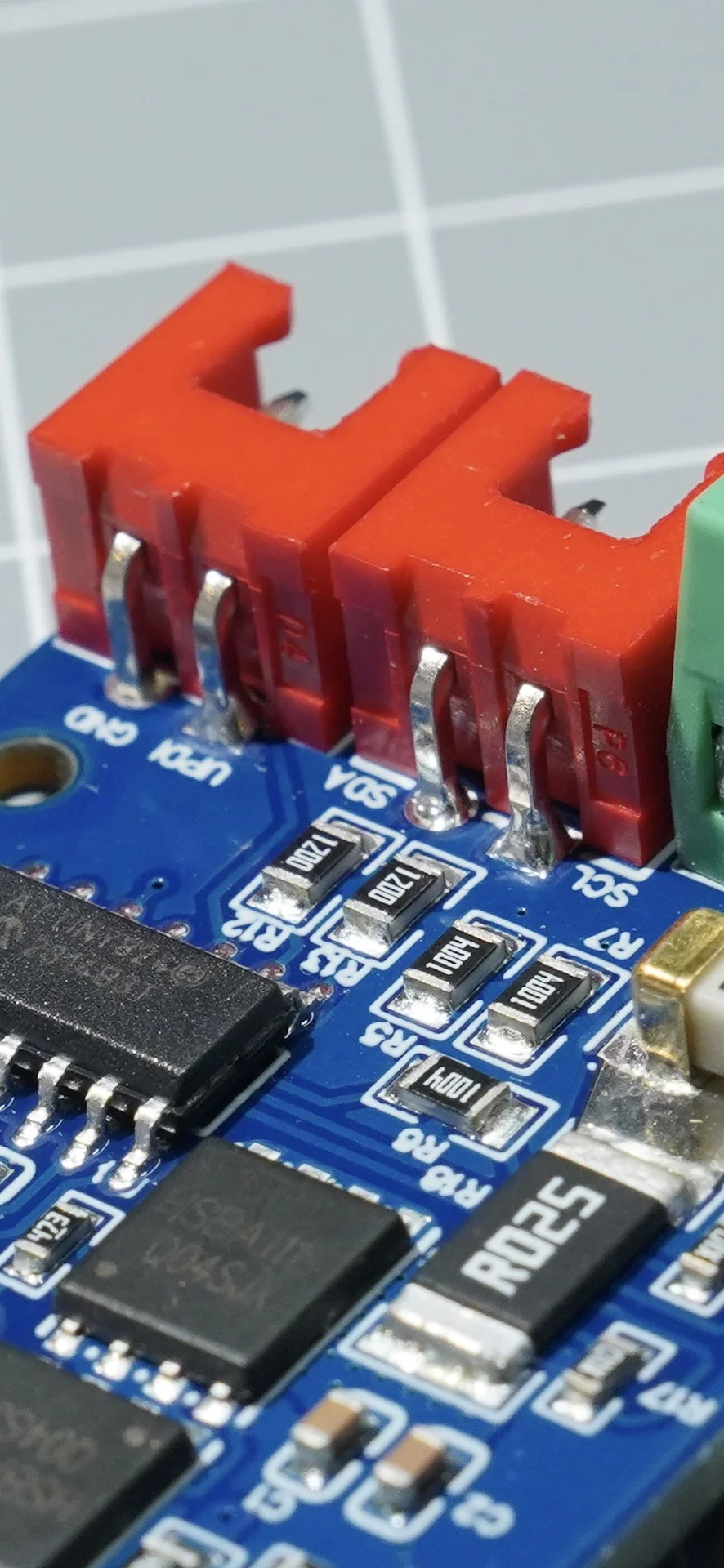

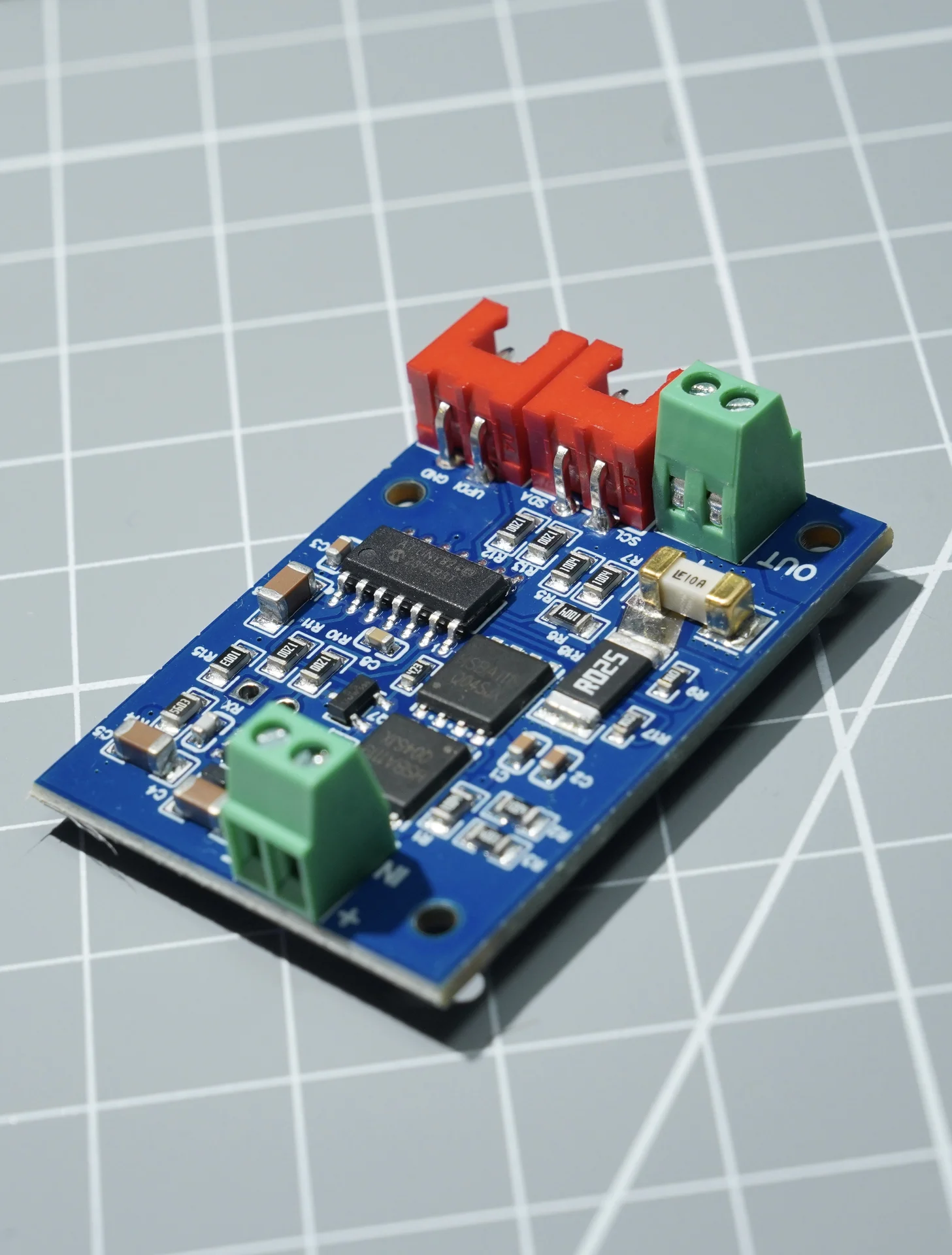

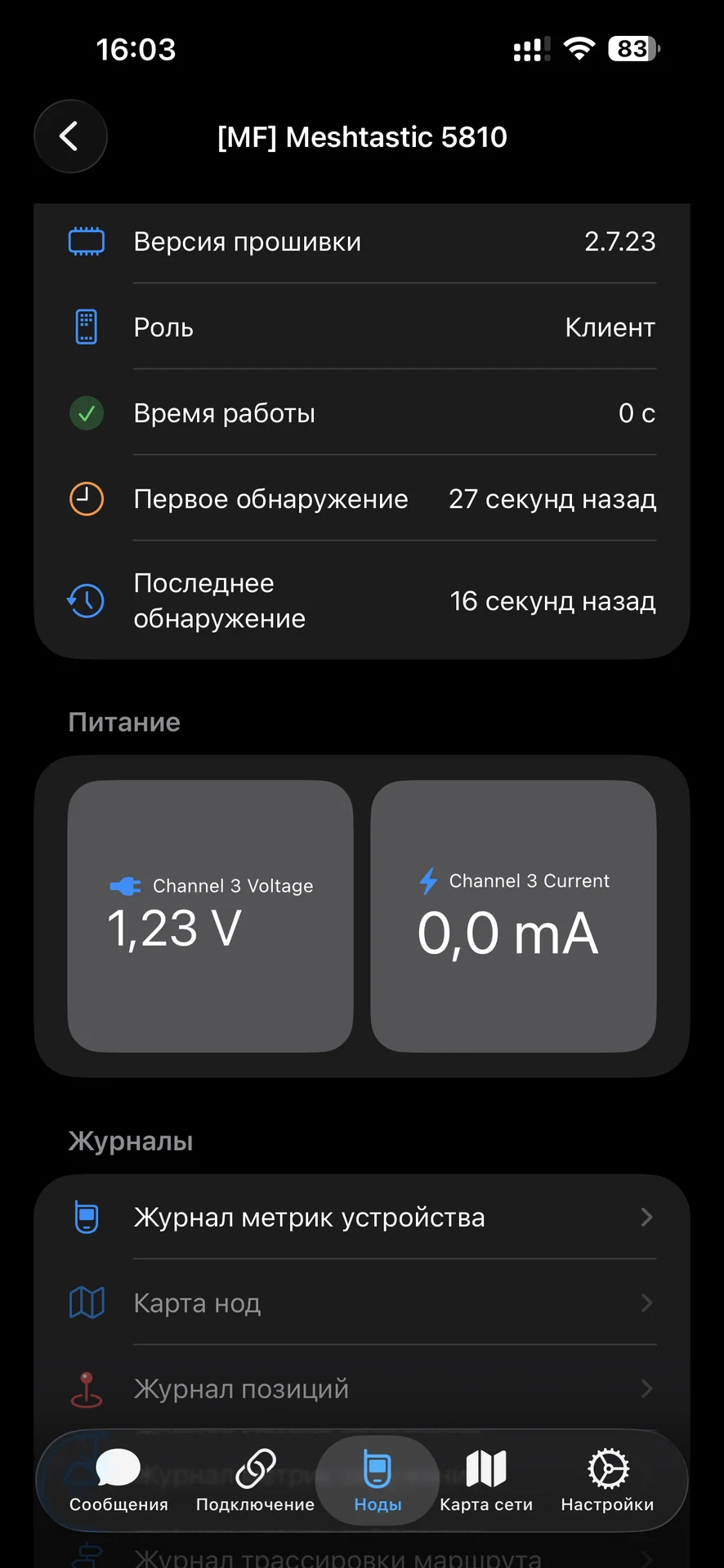

BMS для 1S LTO аккумулятора с микроконтроллером и мониторингом. На основе открытого проекта Vlastimil Slinták на GitHub. Плата полностью переработана и спроектирована под увеличеный ток до 8 ампер. Сделано 4 слоя, для лучшего теплораспределения и токопроводности при малых размерах. Прошивка переработана конкретно под эту плату. ▍Что умеет • Защита от переразряда — при просадке до 1.9В отключает нагрузку, продолжает следить за батареей • Автовосстановление — как только напряжение поднялось до 2.0В (солнце, зарядник), нагрузка включается сама. Без участия человека. • Защита от перезаряда — отключение выше 2.8В • Мониторинг по I2C — подключается к контроллеру как датчик тока и напряжения, эмуляция INA260 на адресе 0x41 • Аппаратный предохранитель 10А — быстрая защита по короткому замыканию ▍Для чего Разрабатывалась для автономных устройств в тяжёлых условиях эксплуатации. Компонентная база подобрана под работу до -50°C, качественные керамические конденсаторы X7R до -50. Используется в солнечных нодах Meshtastic на LTO аккумуляторах. ▍Технические параметры • Химия: LTO (1S) • Рабочая температура: до -50°C • Рабочий диапазон: 2.0–2.7В • Отключение нагрузки: 1.9В | Восстановление: 2.0В • Отключение заряда: 2.8В | Восстановление заряда: 2.7В • Максимальный ток нагрузки: до 8А • Предохранитель: 10А (аппаратный) ⚠️ Программная защита по току не быстродейственная — предохранитель 10А защищает от КЗ. ⚠️ Стандартные клеммные колодки рассчитаны до 6А. При токе выше 6А — выпаяю колодки и нужно будет припаять провода напрямую к плате. Так же прошью контроллер на 8 ампер перед отправкой. ▍По запросу Могу прошить со стандартными порогами LTO: отключение 1.7В / восстановление 1.8В. ▍Совместимость Работает с nRF52840, ESP32, ESP32S3 и любым контроллером с I2C и без такового. ▍Комплект Плата полностью собрана JLC SMT, что исключает неоригинальность компонентов. Прошивка установлена и проверена перед отправкой. ▍Доставка Доставка - всё КРОМЕ Почты России. Самовывоз по договорённости.
