Описание

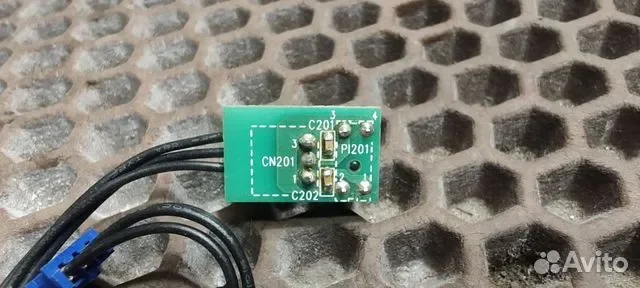

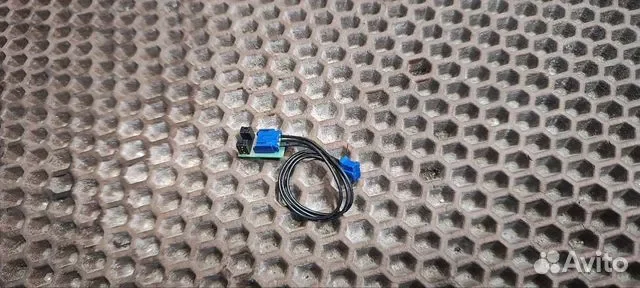

чаще всего встречается в автомобилях концерна VAG (Audi, Volkswagen, Skoda, Seat). Конструктивные элементы адаптера: Небольшая печатная плата: выступает в качестве соединительного моста или содержит согласующие элементы (резисторы/конденсаторы) для корректной передачи аудиосигнала. Черный прямоугольный разъем: стандартный автомобильный коннектор (мама), который обычно подключается к штатной проводке микрофона. Синие разъемы: оригинальные разъемы (стиль Fakra или аналогичные внутренние пины VAG), используемые для коммутации аудиосигнала или подключения внешних блоков hands-free (например, Bluetooth-модулей, таких как Trioma, Yatour, или современных Android-магнитол) к штатной проводке автомобиля без повреждения оригинальных кабелей. Если вы планируете доработать мультимедиа-систему, этот кабель поможет подключить или задействовать родной потолочный микрофон в обход заводского блока телефонии. На обратной стороне платы видна маркировка элементов, которая раскрывает её техническое назначение. Это пассивный фильтр/разветвитель аудиосигнала (микрофона). Разбор маркировки на плате: C201 и C202: места для SMD-конденсаторов (Capacitors). Они служат для отсечения постоянного тока (галванической развязки) или фильтрации высокочастотных помех и наводок в аудиоканале. CN201: разъем (Connector) с 3 контактами. К нему припаяны три черных провода, идущие на синюю фишку. PJ201: аудио-разъем или переходная группа контактов (Phone Jack / Pin Jack). Здесь распаян черный пластиковый коннектор. Цифры 1, 2, 3, 4: нумерация пинов (контактов) для соблюдения полярности при сборке (плюс, минус/земля, экран). Плата выполняет роль простого переходного шлюза: она защищает микрофонный вход магнитолы от щелчков и шумов генератора автомобиля с помощью конденсаторов и позволяет соединить разные типы разъемов без скруток.
