Описание

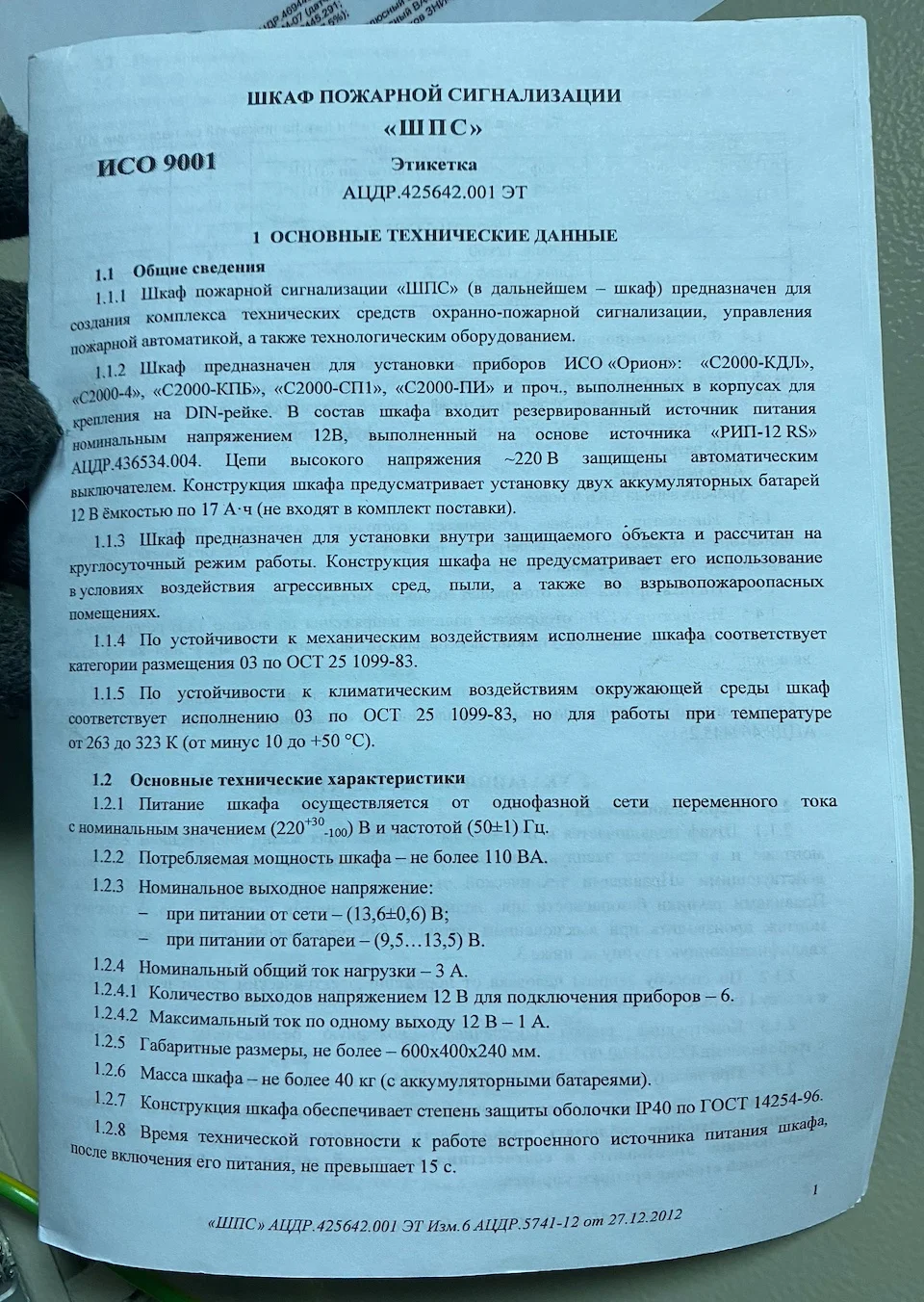

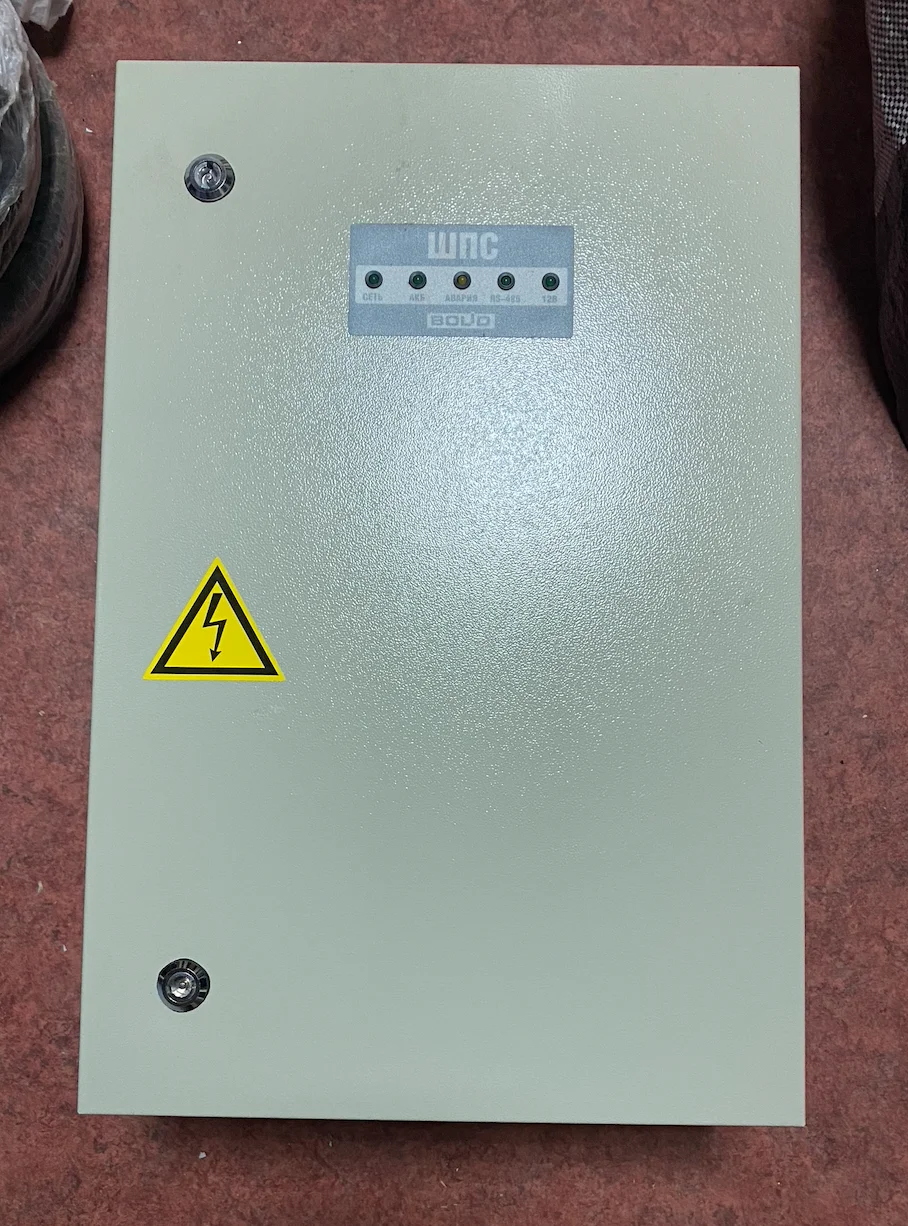

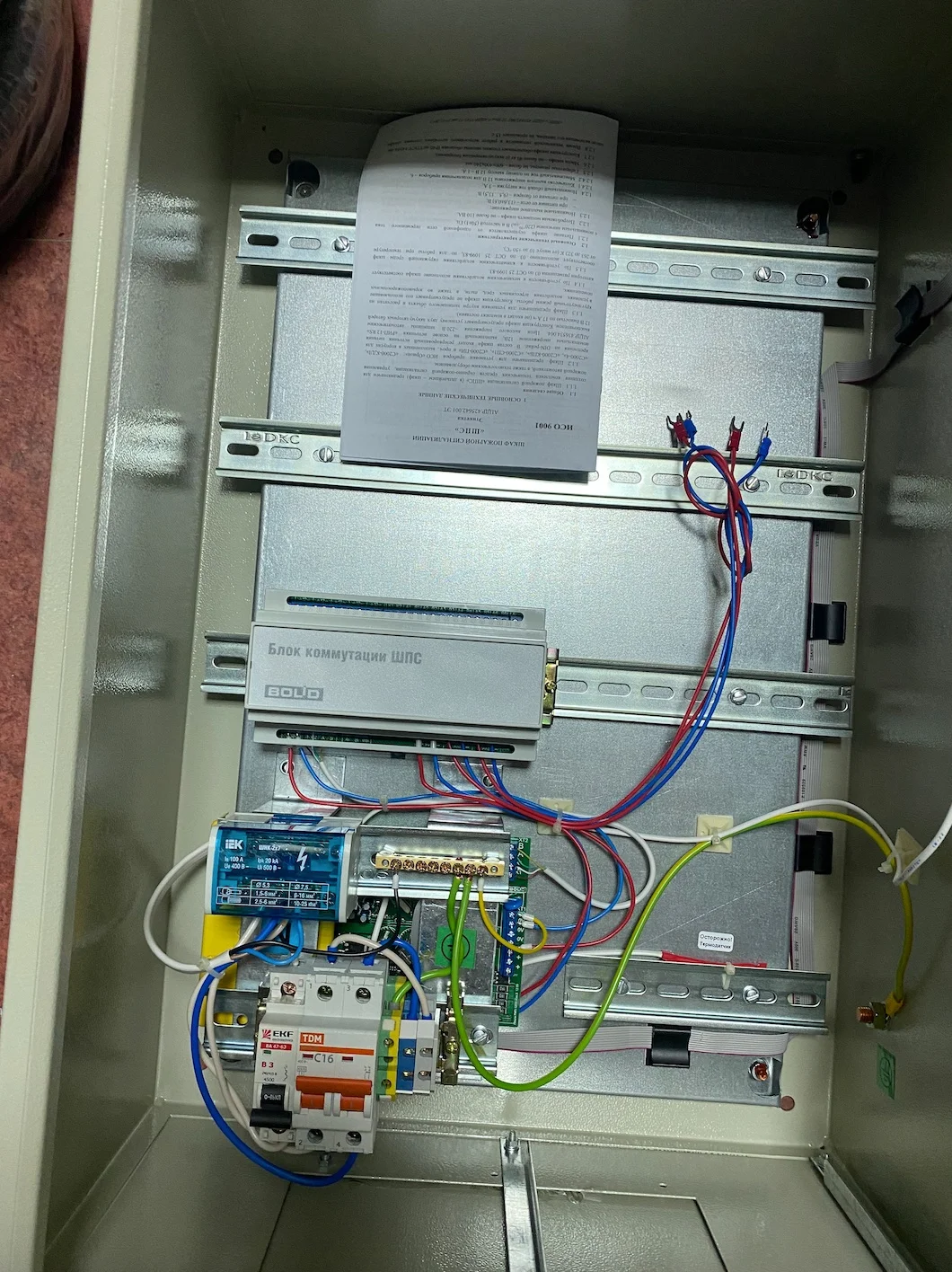

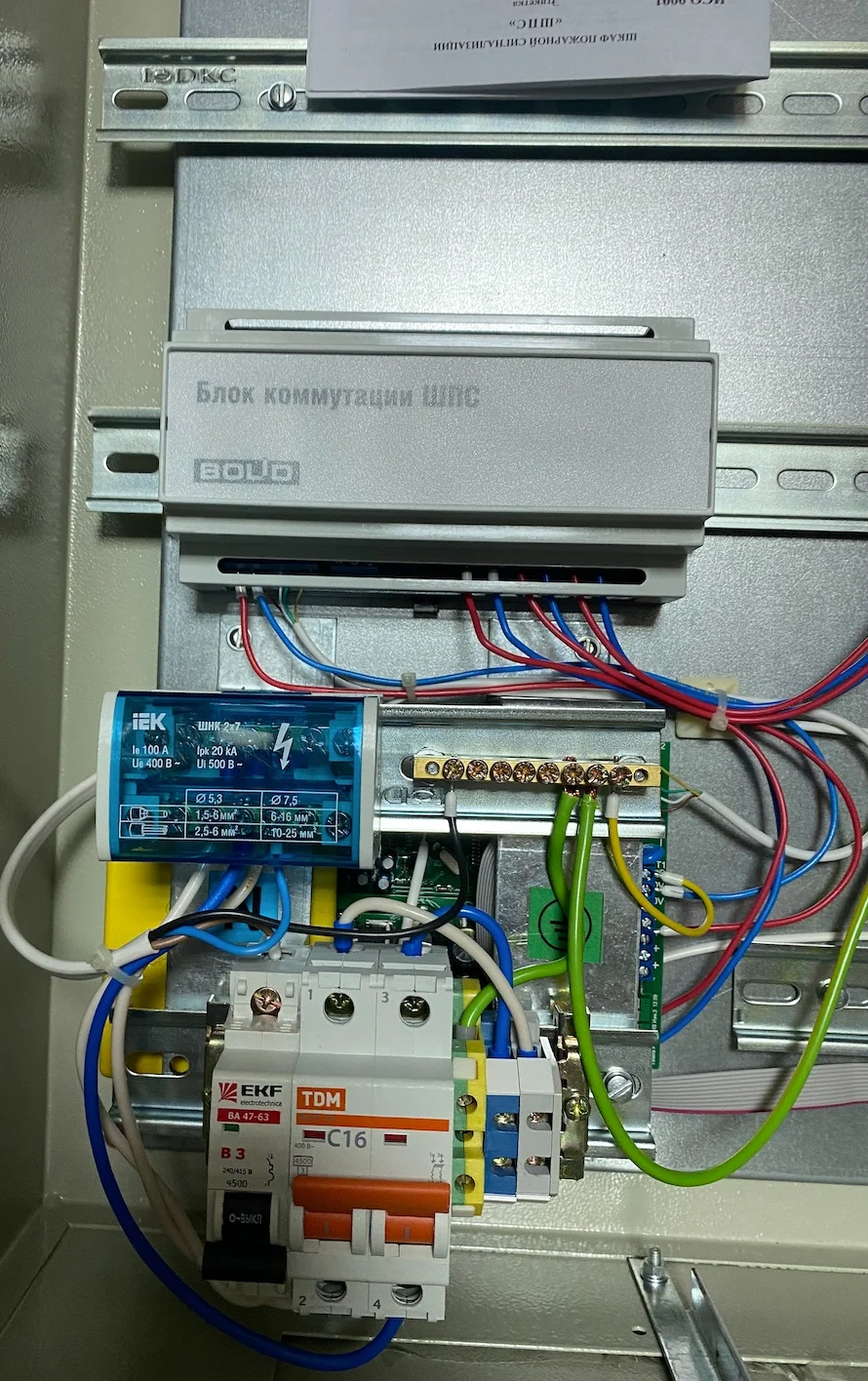

Шкаф пожарной сигнализации ШПС предназначен для создания комплекса технических средств охранно-пожарной сигнализации, управления пожарной автоматикой, а также технологическим оборудованием. Шкаф предназначен для установки приборов ИСО Орион, С2000-КДЛ, С2000-4, С2000-КПБ, С2000-СП1, С2000-ПИ и прочего, выполненных в корпусах для крепления на DIN-рейке. В состав шкафа входит резервированный источник питания номинальным напряжением 12В, выполненный на основе источника РИП-12 RS АЦДР.346534.004. Цепи высокого напряжения -220В защищены автоматическим выключателем. Конструкция шкафа предусматривает установку двух аккумуляторных батарей 12В емкостью по 17 А ч (не входят в комплект поставки). Шкаф предназначен для установки внутри защищаемого объекта и рассчитан на круглосуточный режим работы. Конструкция шкафа не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях. По устойчивости к механическим воздействиям исполнение шкафа соответствует категории размещения 03 по ОСТ 25 1099-83. По устойчивости к климатическим воздействиям исполнения шкафа соответствует исполнению 03 по ОСТ 25 1099-83, но для работы при температуре от 263 до 323 К (от минус 10 до плюс 50 градусов Цельсия). Питание шкафа осуществляется по однофазной сети переменного тока с номинальным значением 220В и частотой 50 Гц. Потребляемая мощность шкафа - не более 110 ВА. Номинальное выходное напряжение: - при питании от сети 13,6±0,6В; - при питании от батареи 9,5 ... 13,5 В. Номинальный общий ток нагрузки - 3А. Количество выходов напряжением 12В для подключения приборов - 6. Максимальный ток по одному выходу 12В - 1А. Габаритные размеры, не более - 600х400х240 мм. Масса шкафа - не более 40 кг (с аккумуляторными батареями). Конструкция шкафа обеспечивает степень защиты оболочки IP40 по ГОСТ 14254-96. Время технической готовности к работе встроенного источника питания шкафа, после включения его питания, не превышает 15с.
