Описание

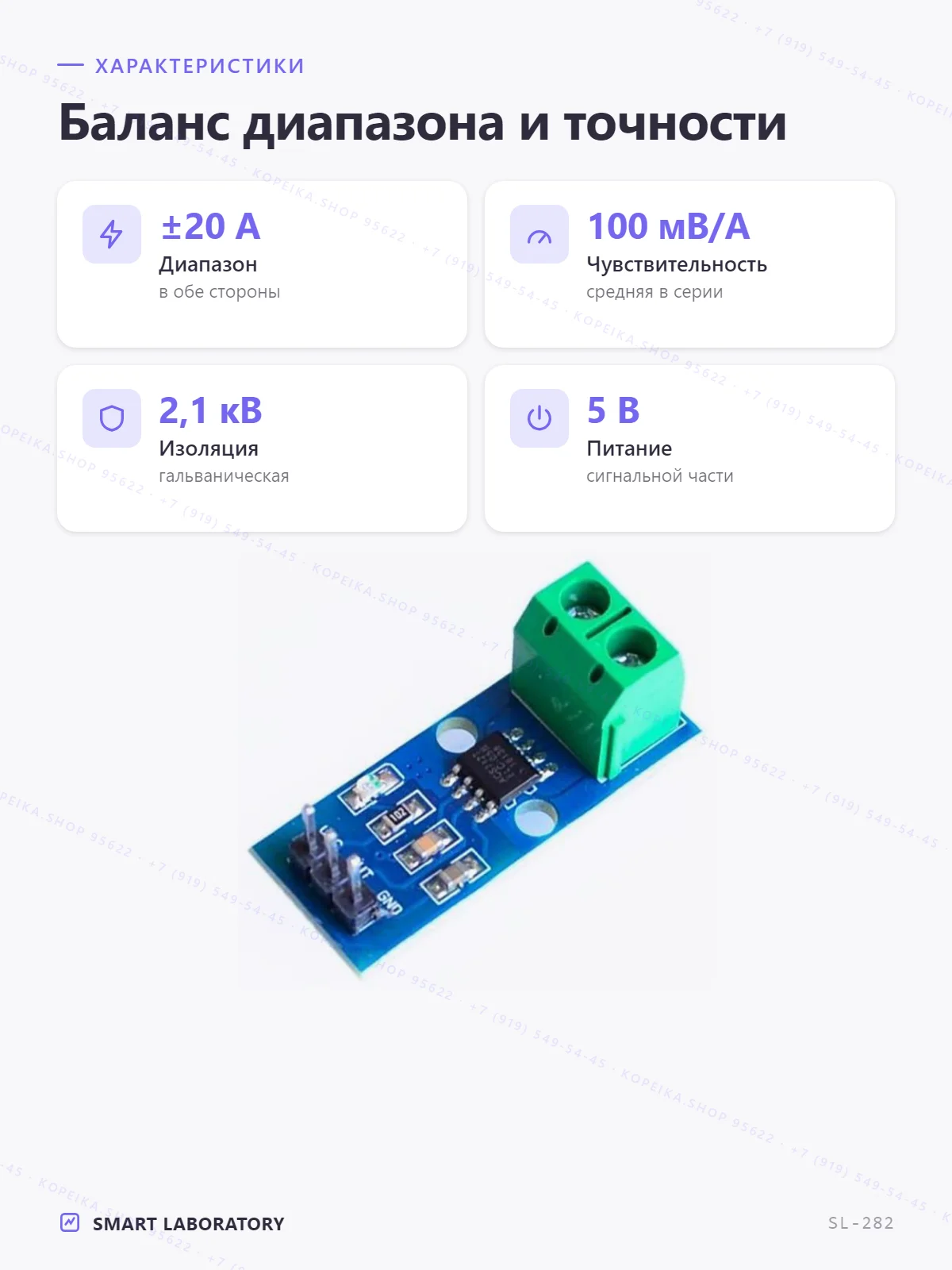

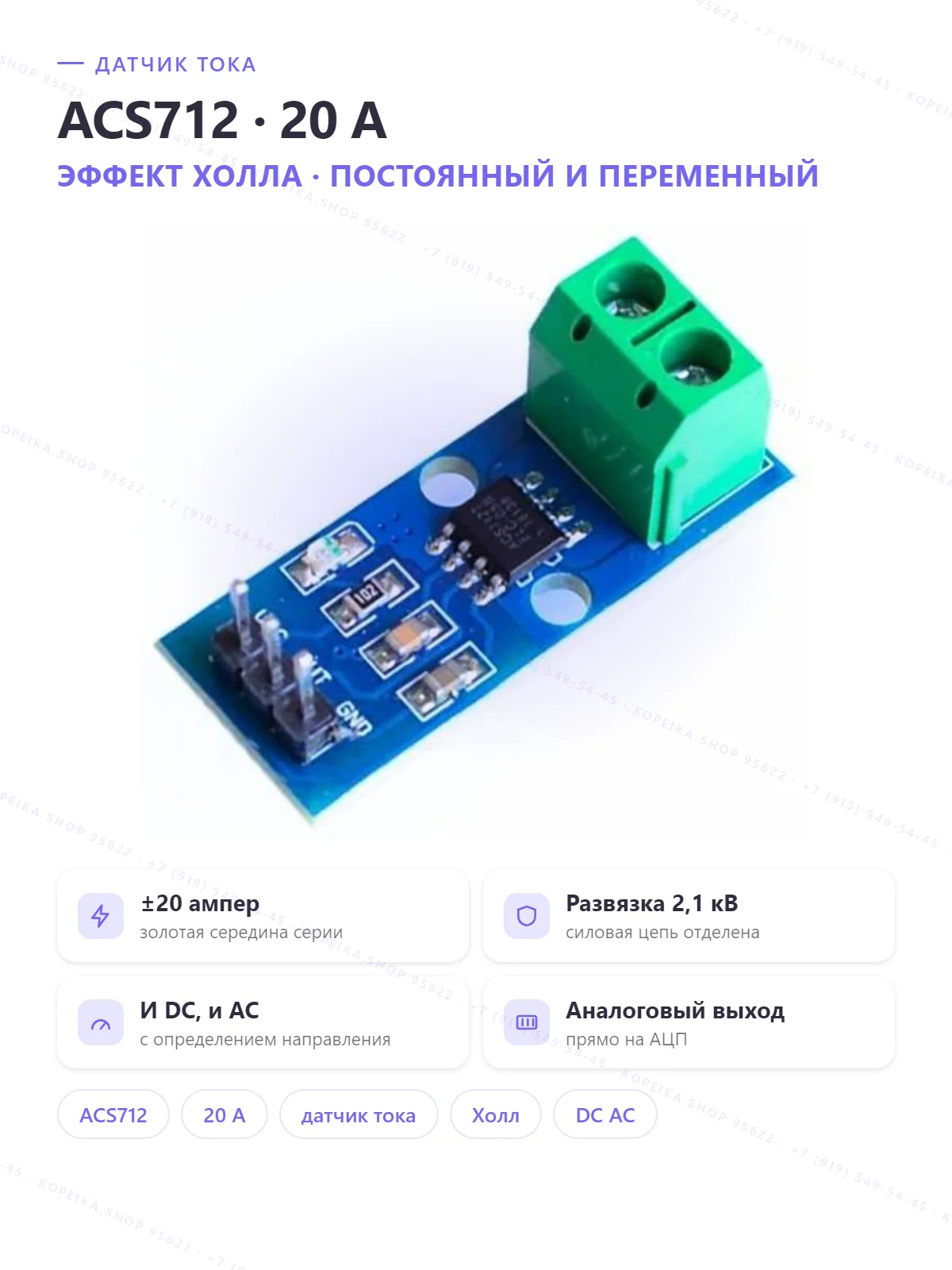

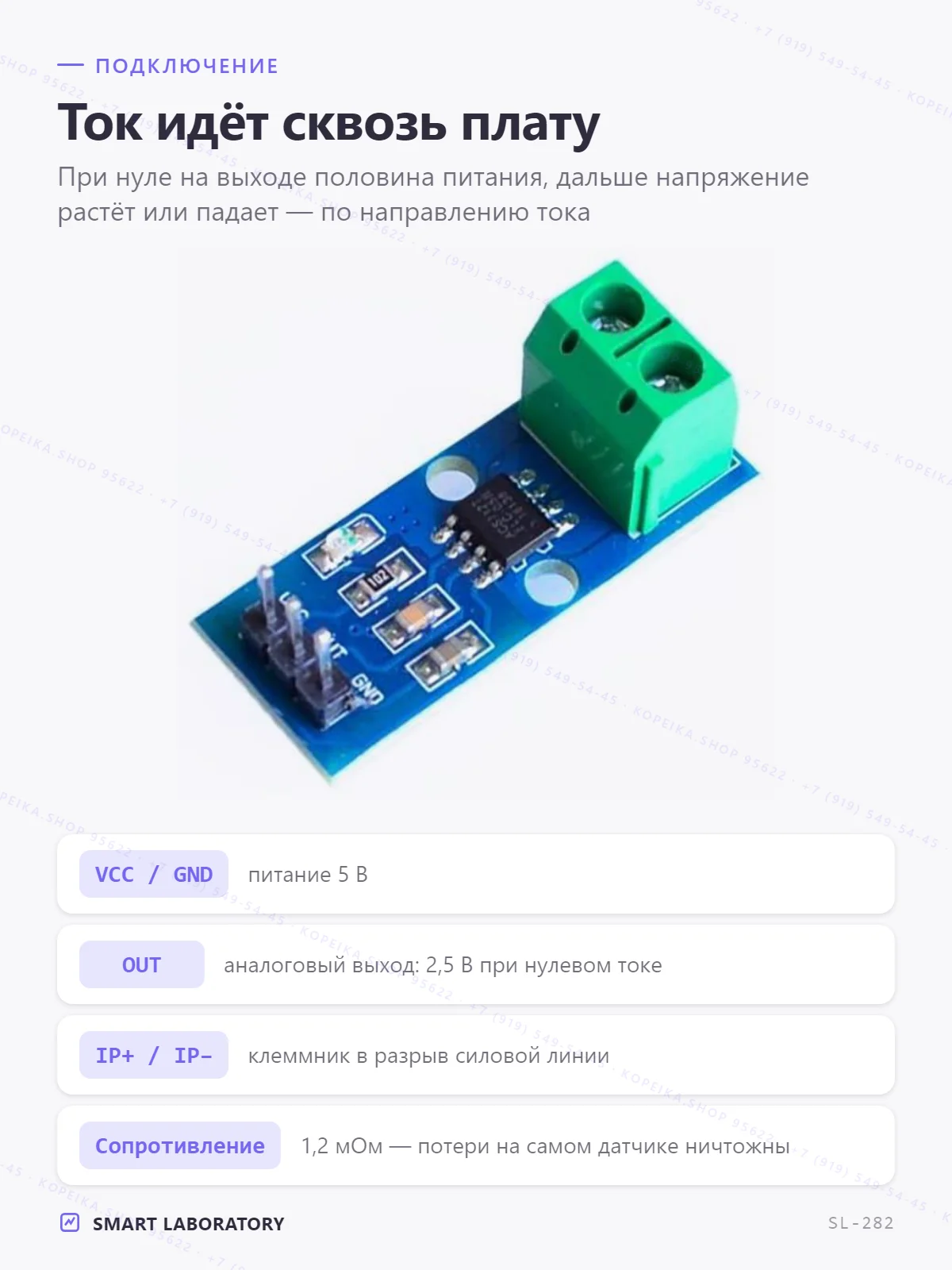

✅ Датчик тока ACS712 ±20 А (Холл, AC/DC, развязка): аналоговый выход 100 мВ/А, 5 В. Для мониторинга нагрузок и моторов. 📋 Характеристики: • форм-фактор: модуль (плата с ACS712 + клеммник) • measured: ток (AC/DC), бесконтактно (эффект Холла) • ic: ACS712ELCTR-20A • дальность: ±20 A • sensitivity: 100 мВ/А • выход: analog (VCC/2 при 0 А; смещение пропорционально току) • isolation: гальваническая (~2.1 кВ), сопротивление линии ~1.2 мОм • bidirectional: True • питание: 5 V 🔌 Распиновка / выводы: • VCC / GND: питание 5 В / земля • OUT (VIOUT): аналоговый выход (VCC/2 ± k·I) • IP+ / IP− (клеммник): измеряемая линия (в разрыв нагрузки) 💡 analogRead(OUT): 0 А ≈ VCC/2, ток = (V−VCC/2)/0.100. Средняя чувствительность серии — баланс диапазон/точность. Питание 5 В. Калибровать ноль. 🔗 Смотрите также в профиле: • ACS712ELCTR-30A (Холл • ACS712ELCTR-05B (Холл • INA219 (I2C монитор тока/напряжения/мощности) + шунт R100… • INA226 (I2C монитор тока/напряжения/мощности • ZMCT103C (трансформатор тока) + ОУ 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #датчик #acs712elctr20a #arduino #электронныекомпоненты #smartlaboratory #радиодетали
