Описание

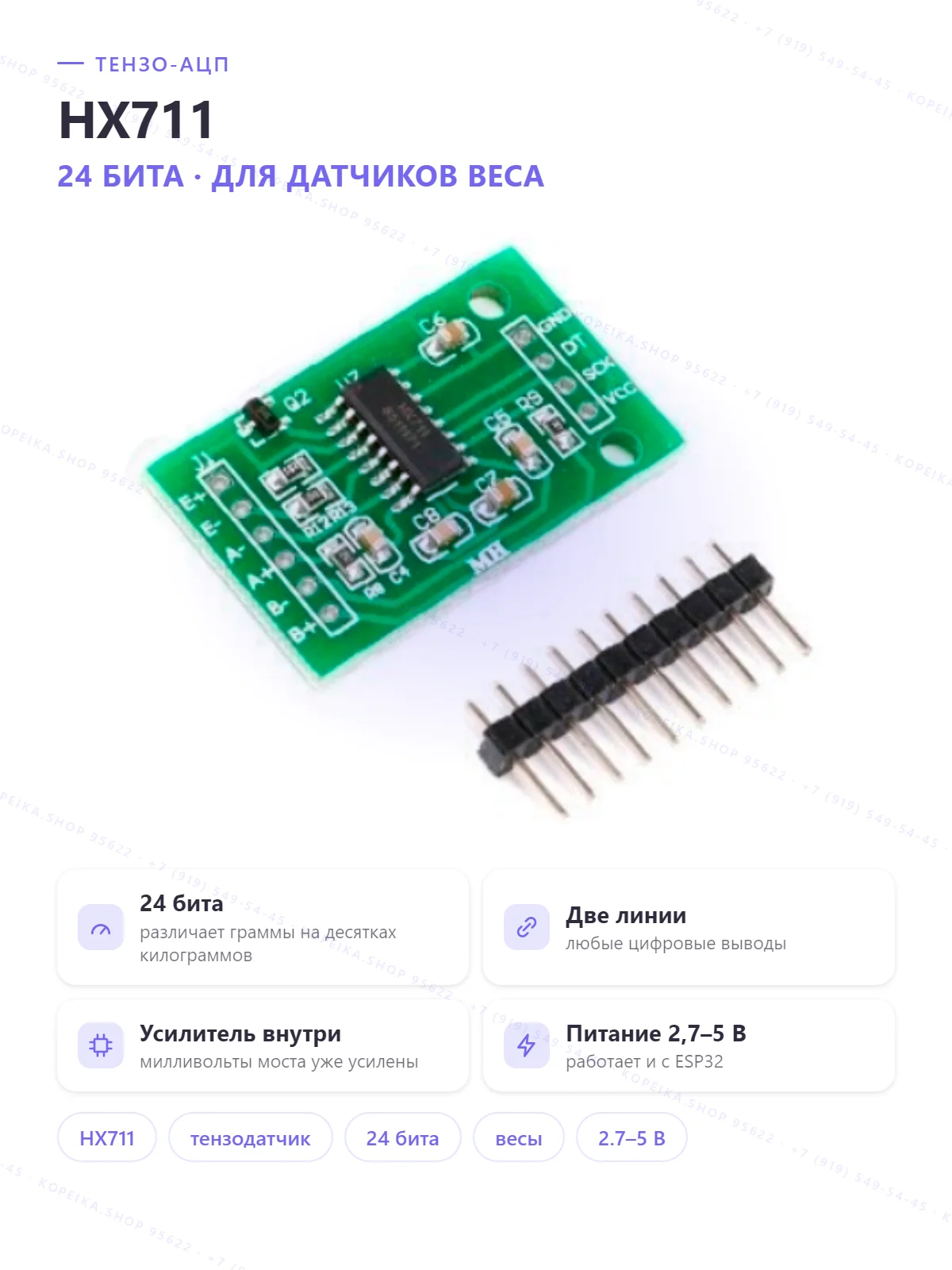

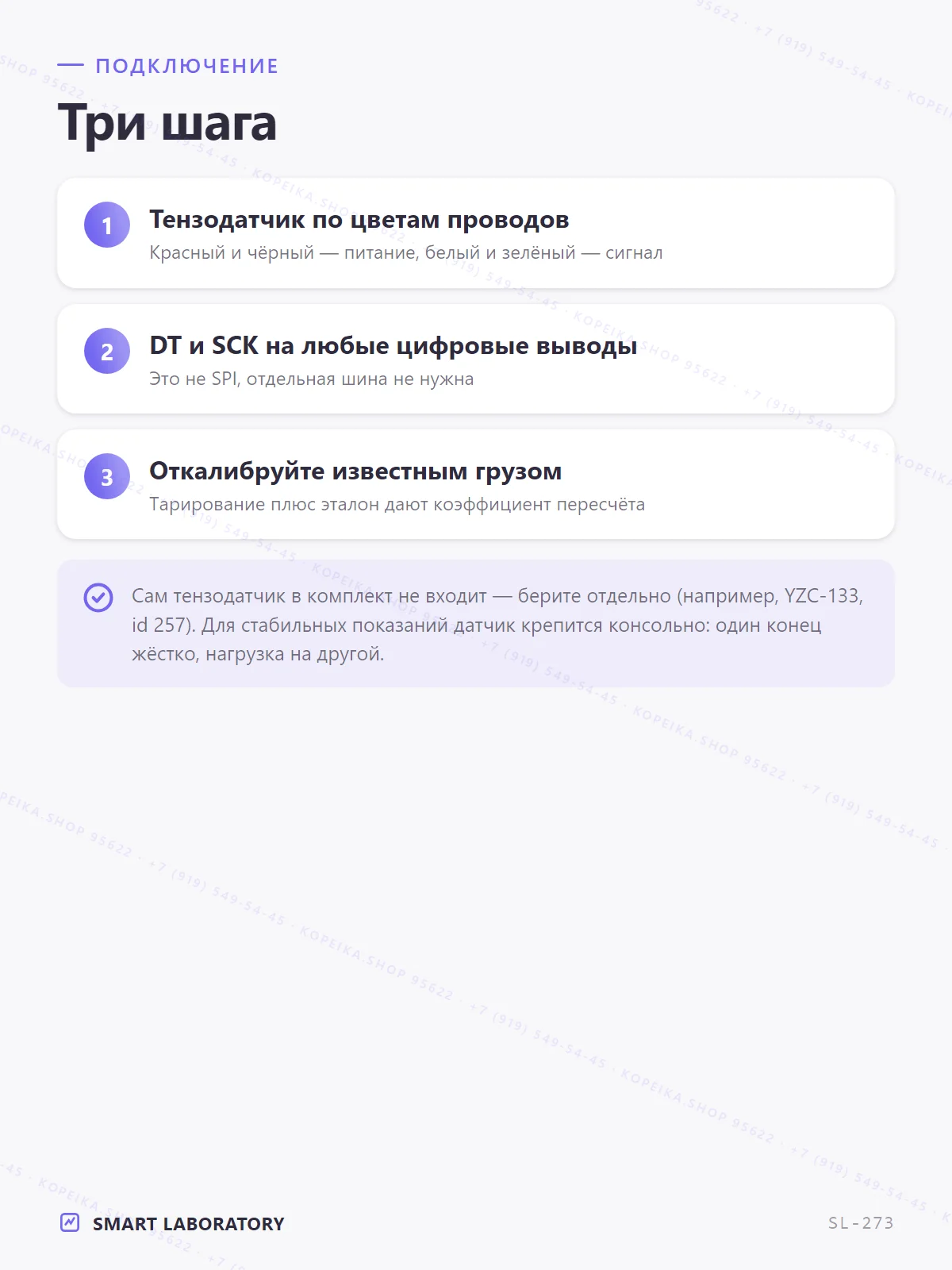

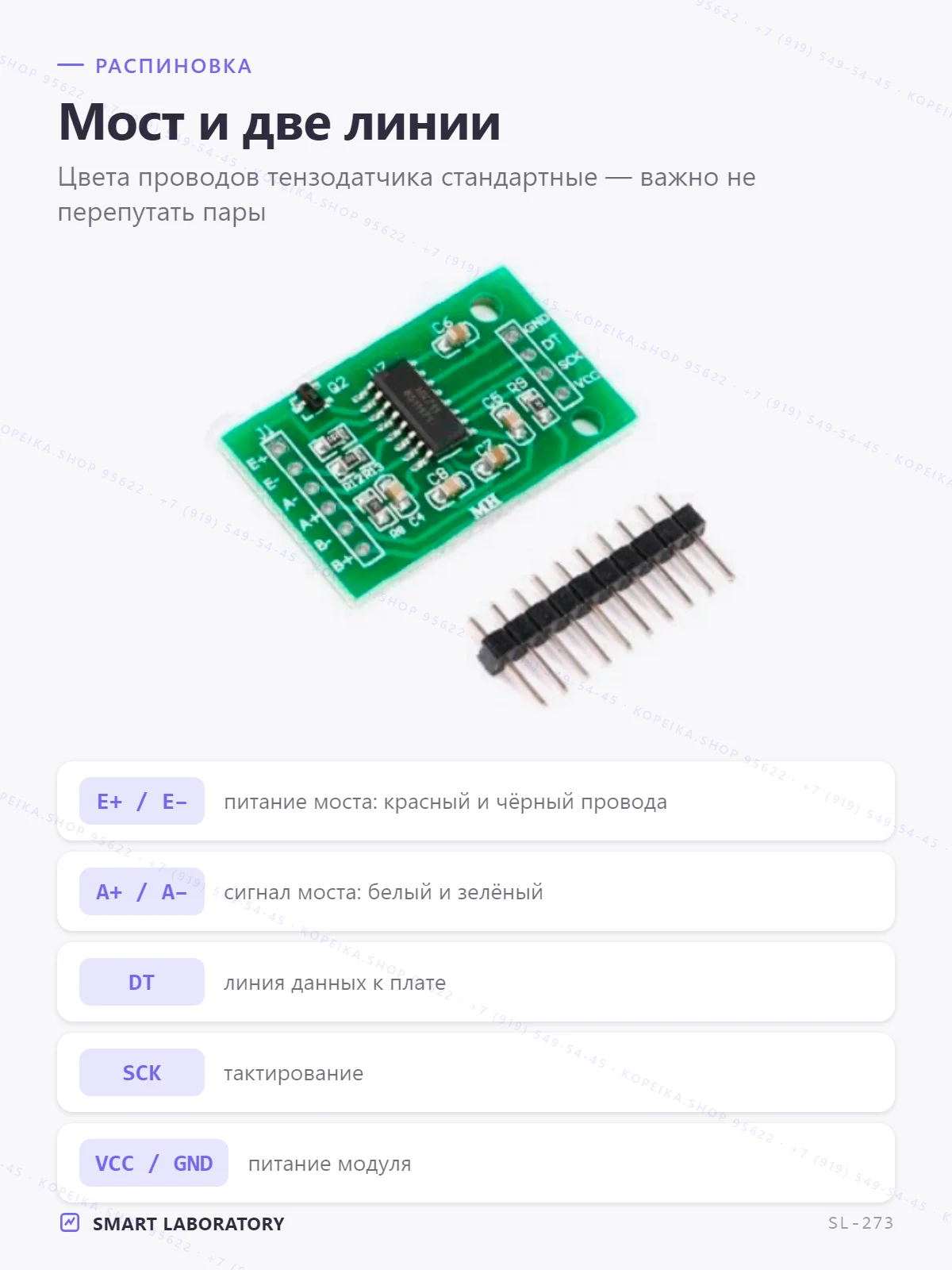

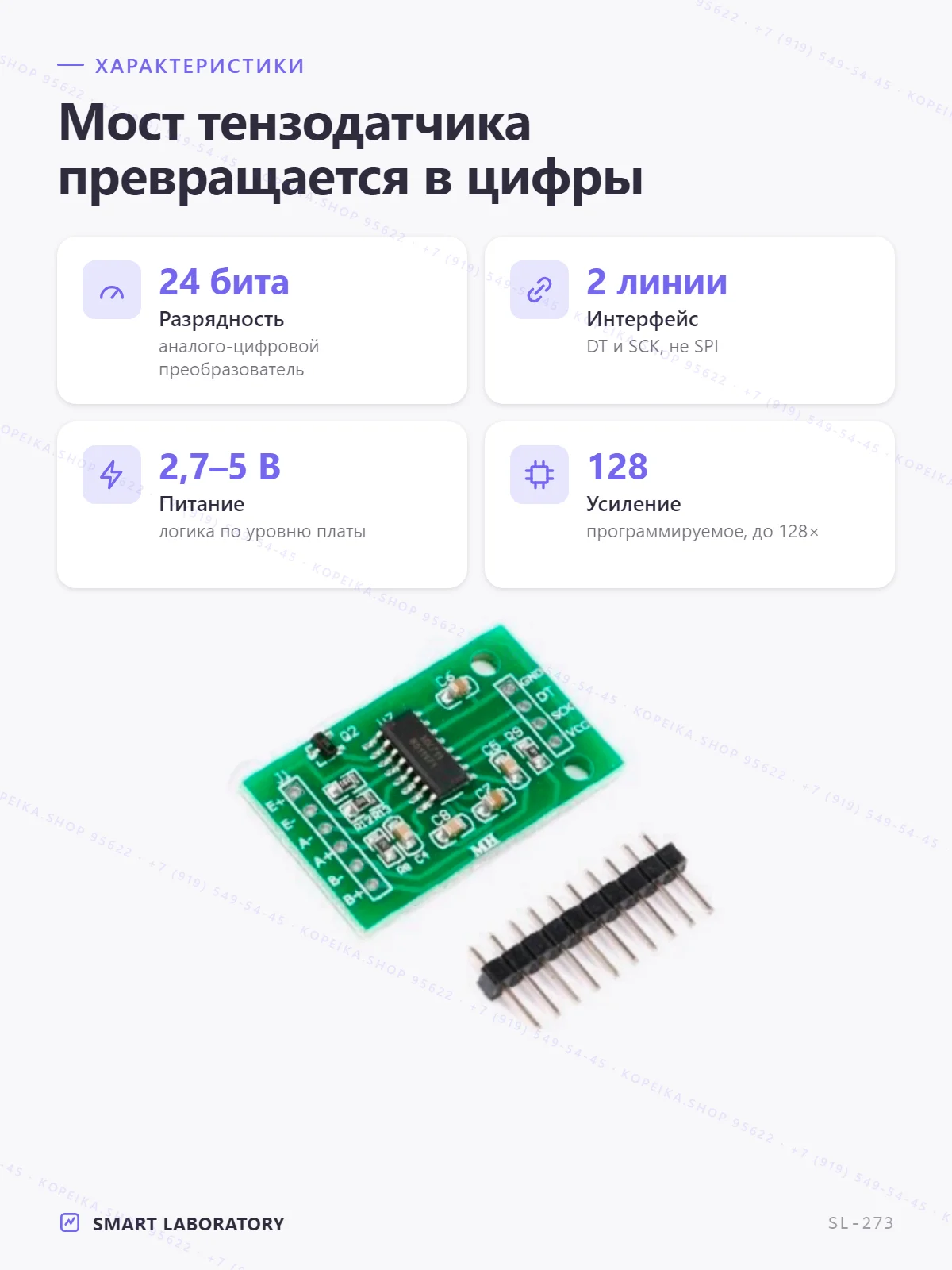

✅ Модуль HX711 — 24-битный АЦП для тензодатчиков веса: усиление и оцифровка сигнала моста, 2-проводной интерфейс. Для электронных весов и дозаторов с Arduino/ESP32. 📋 Характеристики: • форм-фактор: модуль (зелёная плата) • ic: HX711 • function: 24-битный АЦП для тензомоста (усилитель + сигма-дельта) • питание: 2.7–5.5 V • интерфейс: 2-проводной (DT/SCK, не стандартный SPI/I2C) • каналы: A (усиление 128/64) + B (усиление 32) • sample rate: 10 или 80 Гц (вывод RATE) • inputs: E+/E−/A+/A−/B+/B− (подключение тензодатчика) 🔌 Распиновка / выводы: • E+ / E−: возбуждение тензомоста • A+ / A−: вход канала A (основной, усиление 128) • B+ / B−: вход канала B (доп., усиление 32) • VCC: питание 2.7–5.5 В • GND: земля • DT: данные (к МК) • SCK: тактирование (от МК) 📚 Библиотеки Arduino: HX711 (bogde), HX711_ADC 💡 Связка с тензодатчиком (id 257): E+/E−/A+/A− → провода тензодатчика. Чтение по DT/SCK (не SPI). Калибровка: tare() + известный груз → коэффициент. Стабильное питание критично (шум → дрожание показаний); 80 Гц шумнее 10 Гц. 🔗 Смотрите также в профиле: • YZC-133 (балочный тензодатчик 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #датчик #hx711 #arduino #электронныекомпоненты #smartlaboratory #радиодетали
