Описание

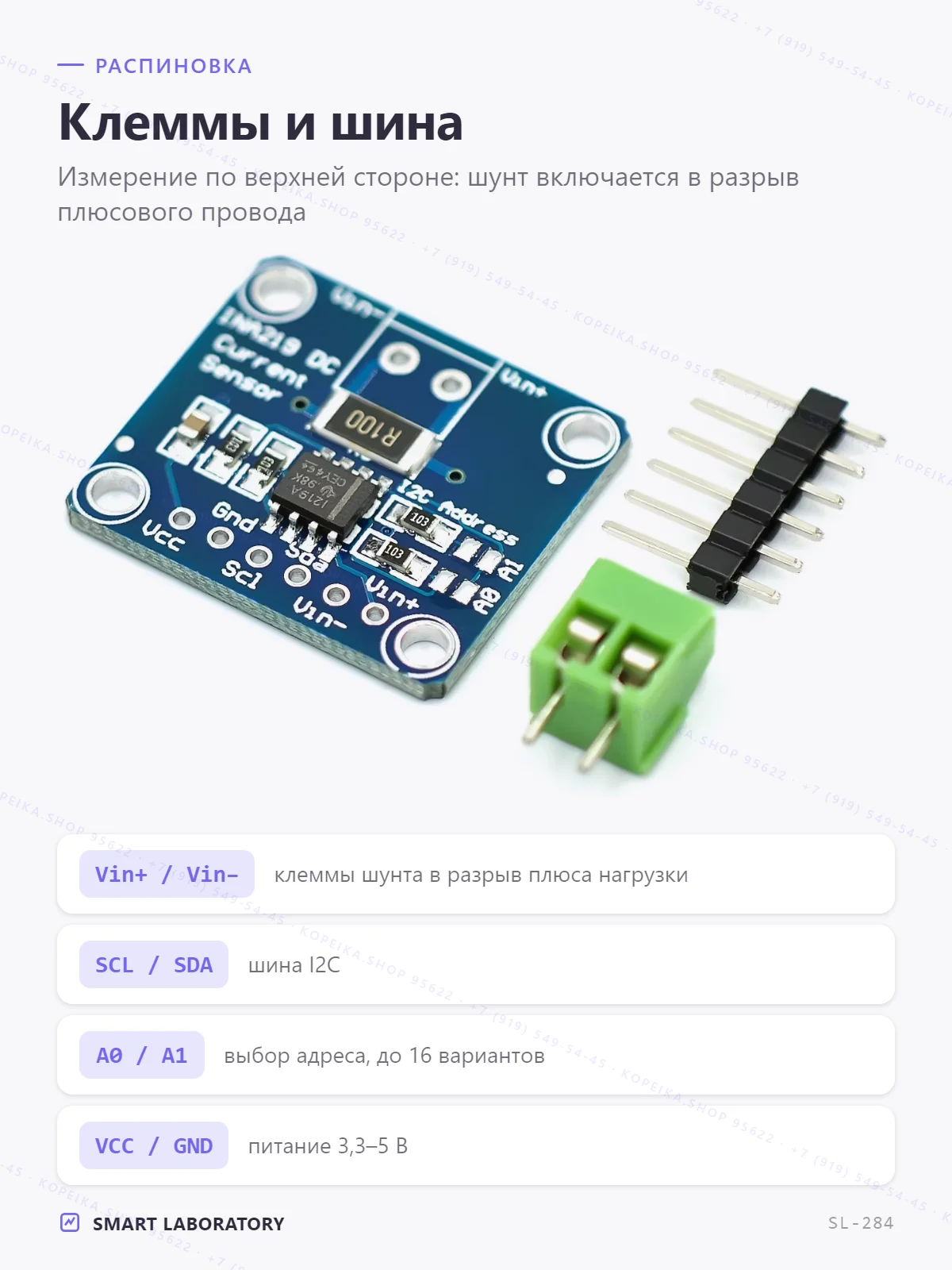

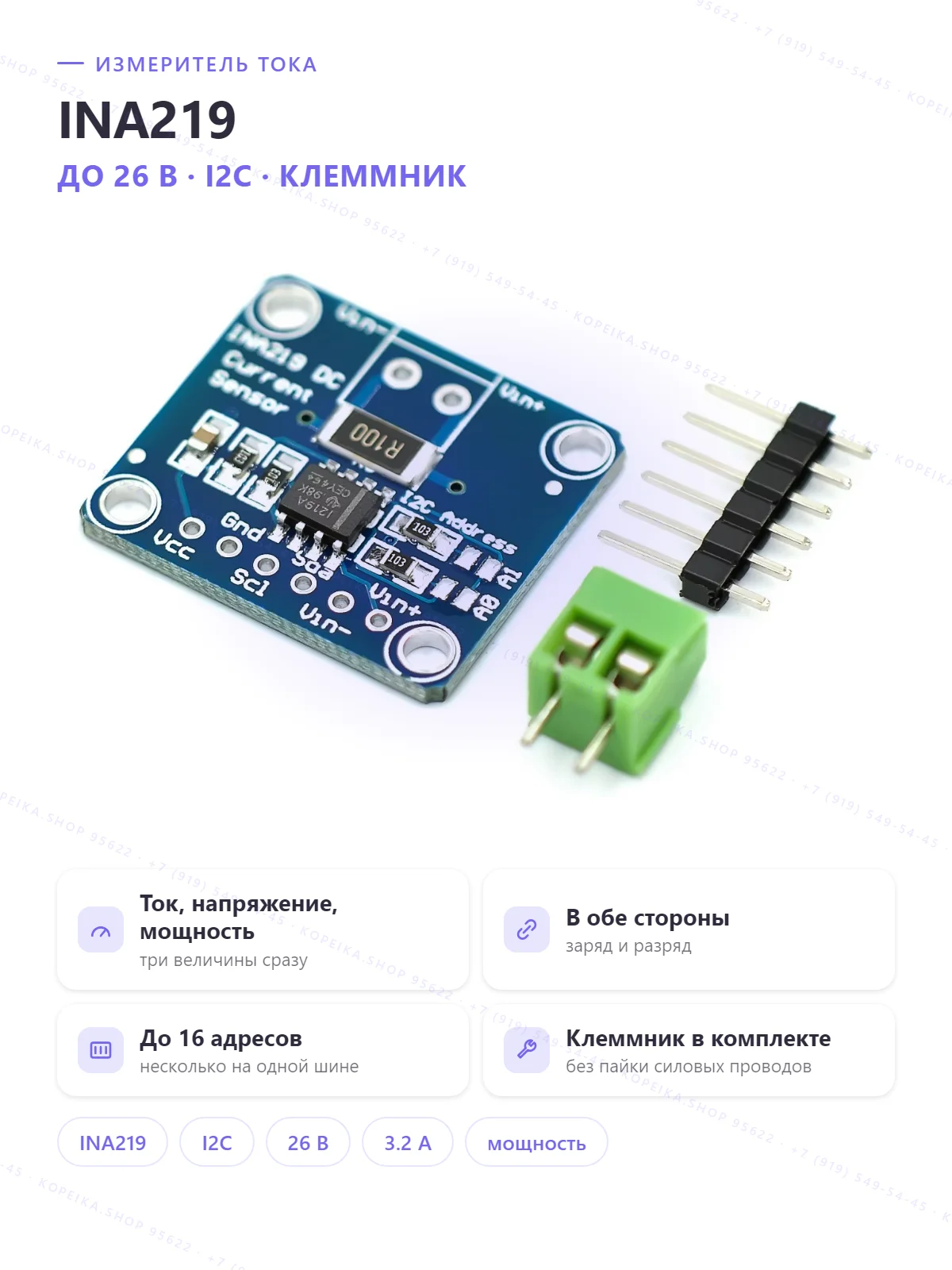

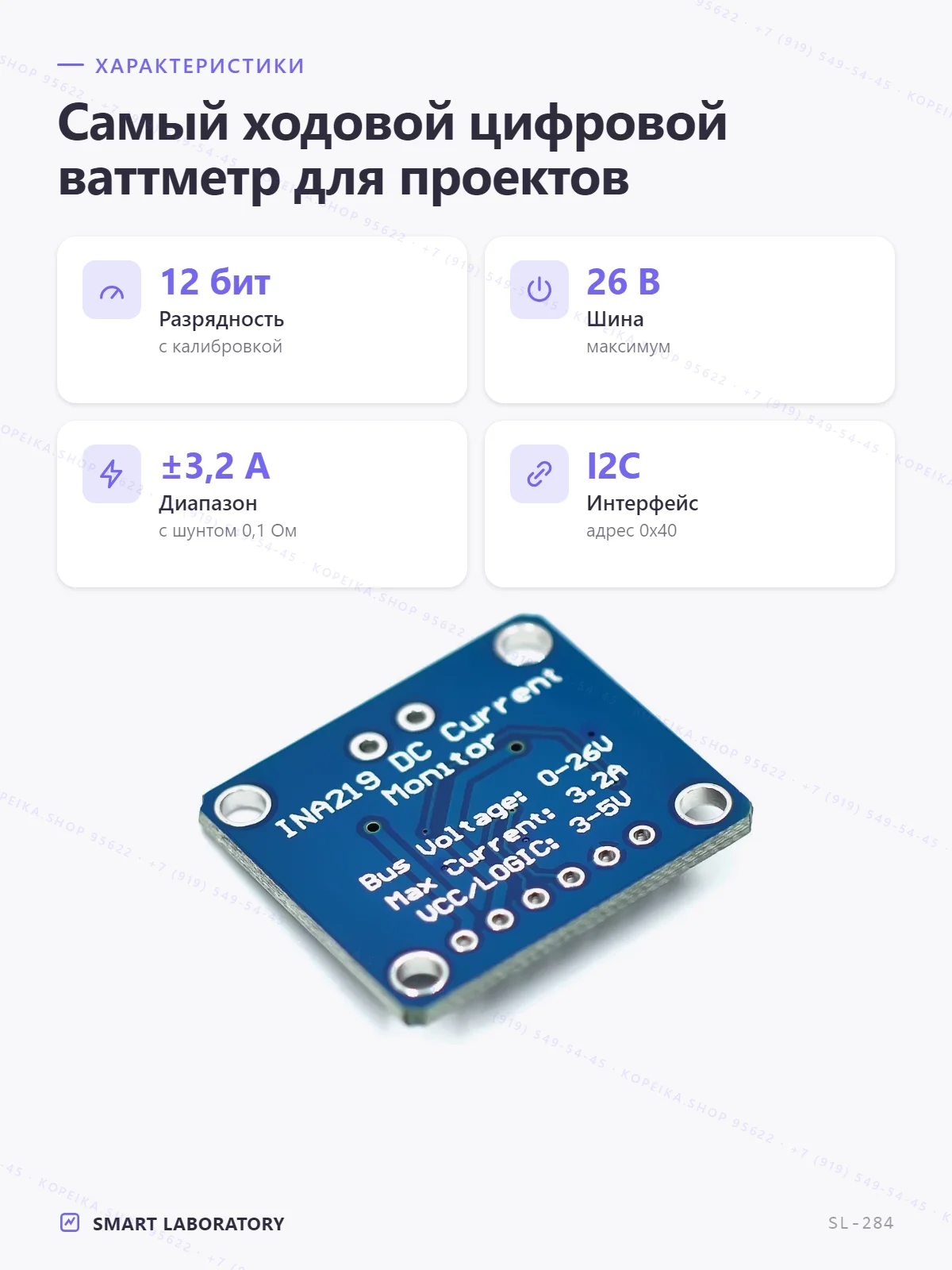

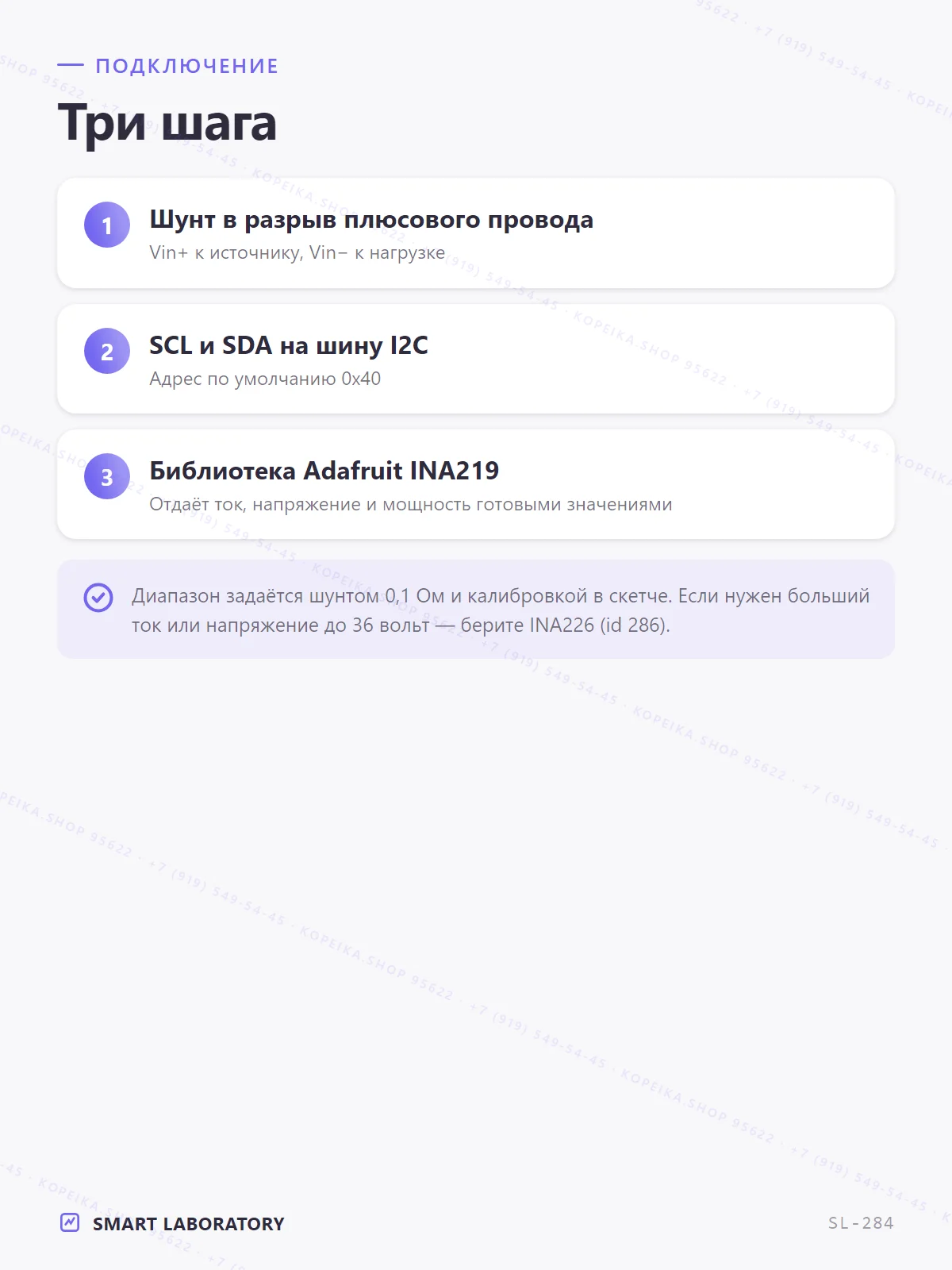

✅ Цифровой датчик тока/напряжения/мощности INA219 (I2C): high-side мониторинг DC до 26 В, шунт 0.1 Ω. Для контроля питания и потребления на Arduino/ESP32. 📋 Характеристики: • форм-фактор: модуль (плата + клеммник Vin±) • measured: ток, напряжение шины, мощность (DC, по стороне high-side) • ic: INA219 • интерфейс: ['I2C'] • i2c address: 0x40 (по умолч.; перемычки A0/A1 → до 16 адресов) • bus voltage max: 26 V • shunt: 0.1 Ω (R100) — диапазон тока ~±3.2 A (по умолч., настраивается) • разрешение: 12-бит АЦП, калибруемый • питание: 3.3–5 V 🔌 Распиновка / выводы: • VCC / GND: питание 3.3–5 В / земля • SCL / SDA: шина I2C • Vin+ / Vin− (клеммник): шунт в разрыв измеряемой линии (high-side) 📚 Библиотеки Arduino: Adafruit INA219 💡 Цифровое измерение по I2C (не аналог) — точнее и без шумов АЦП МК. Меряет ток через шунт 0.1 Ω + напряжение шины (до 26 В) → мощность. Адрес 0x40, до 16 на шине перемычками. Подходит для DC (мониторинг питания/потребления, заряд). Не для сети 220 В. 🔗 Смотрите также в профиле: • INA226 (I2C монитор тока/напряжения/мощности • ACS712ELCTR-30A (Холл • ACS712ELCTR-20A (Холл • ACS712ELCTR-05B (Холл 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #датчик #ina219 #i2c #r100 #arduino #электронныекомпоненты #smartlaboratory #радиодетали
