Описание

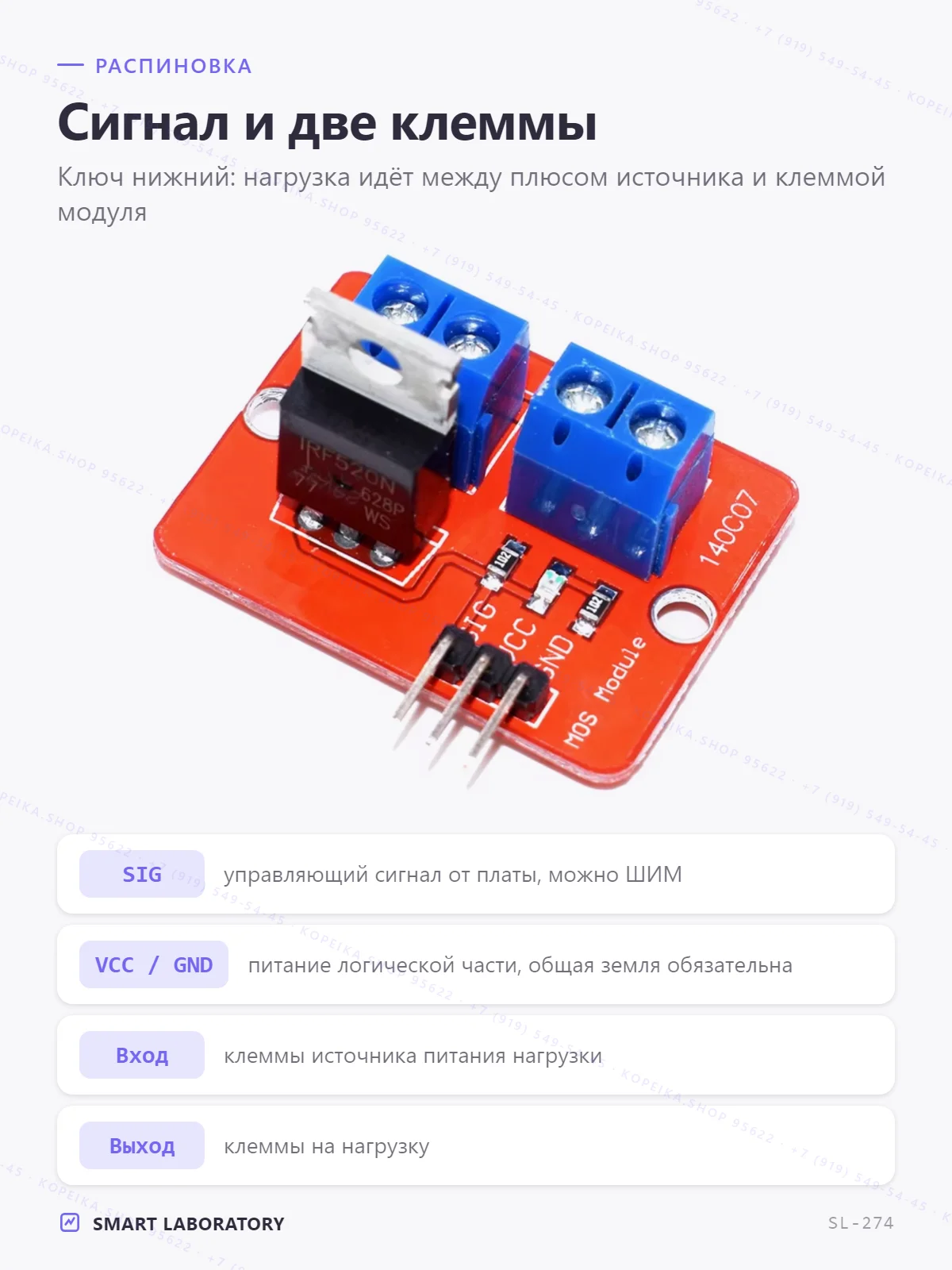

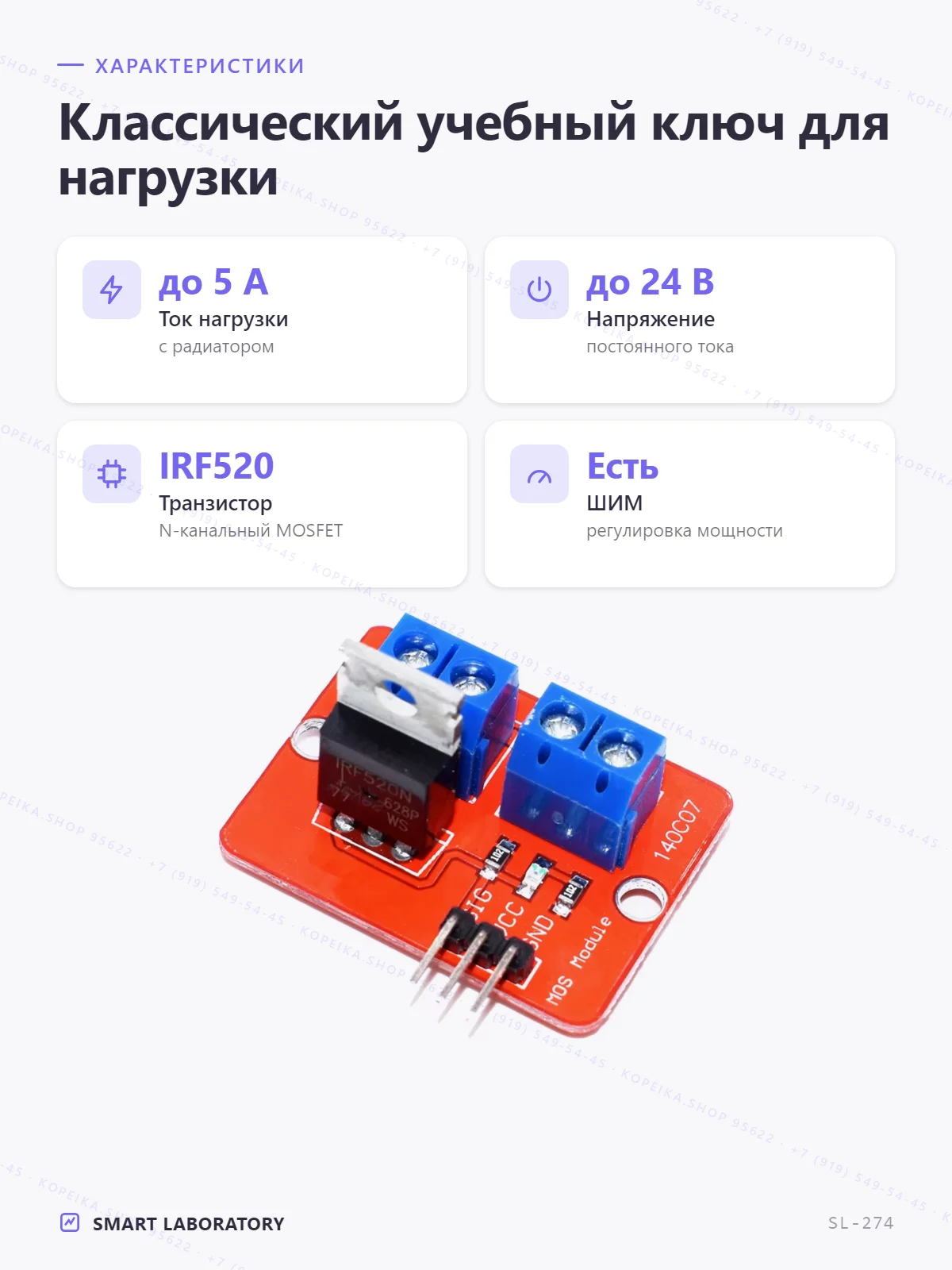

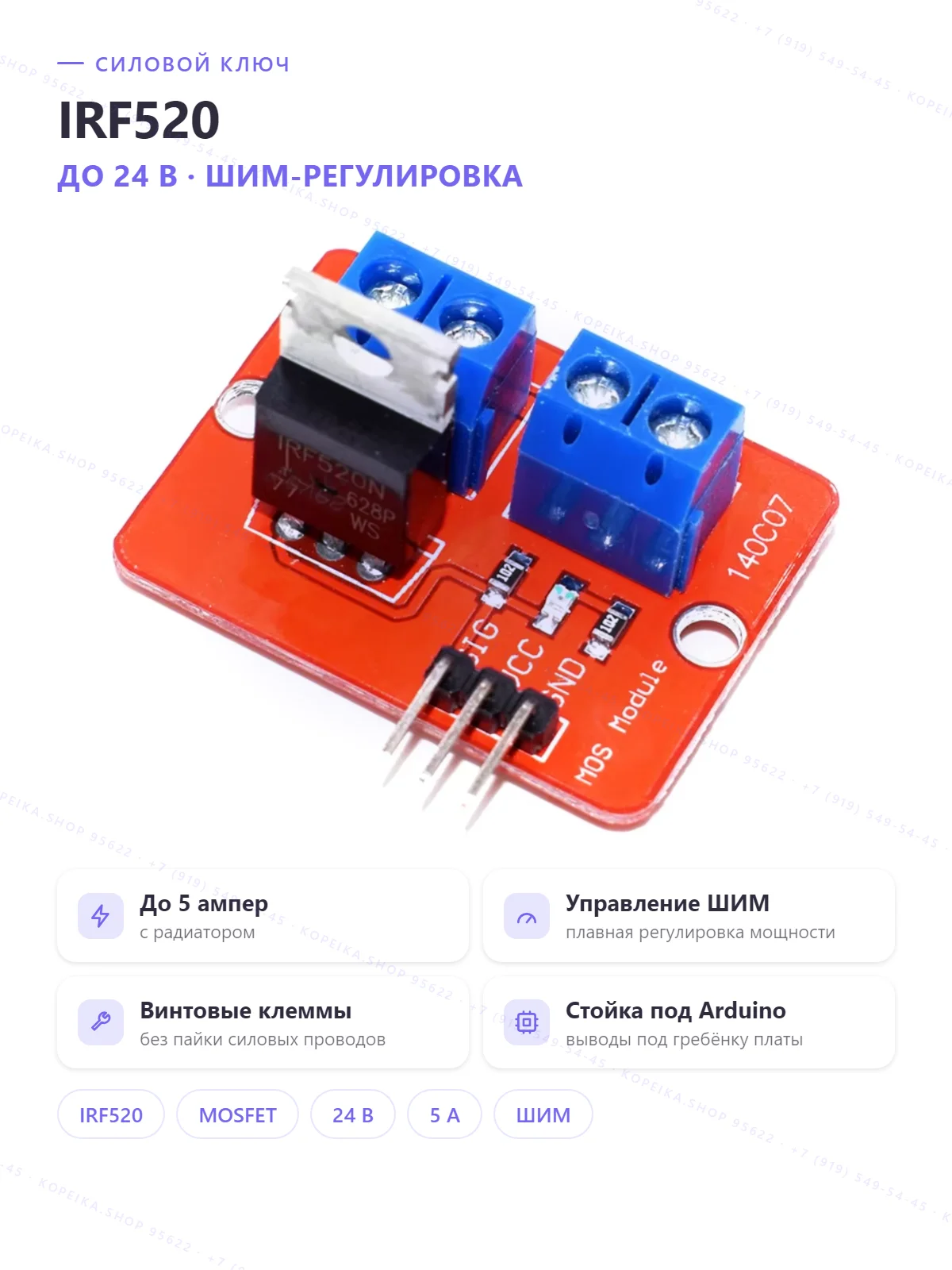

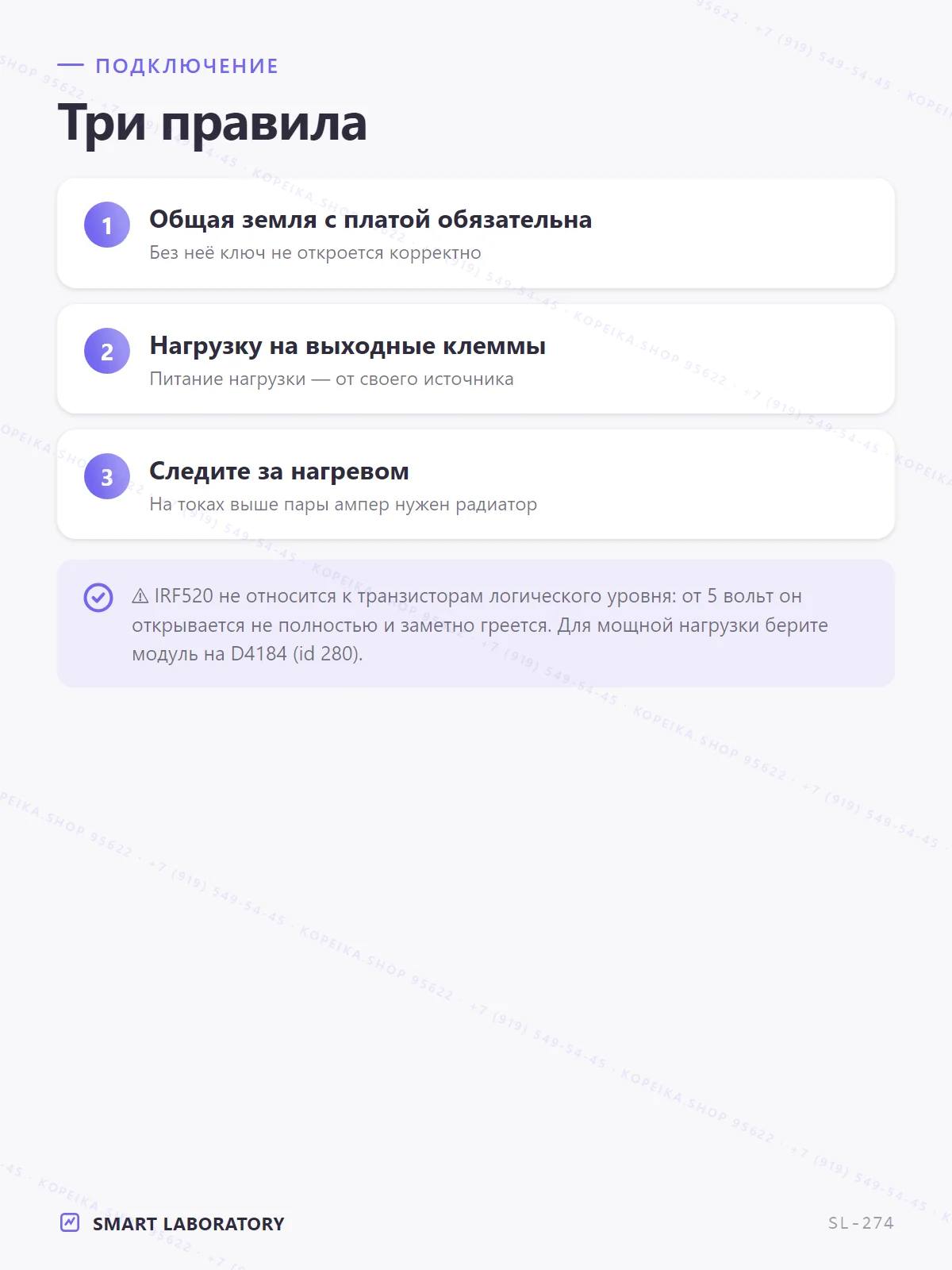

✅ Модуль силового ключа на IRF520 (N-MOSFET): ШИМ-регулировка и коммутация DC-нагрузок до ~24 В — ленты, моторы, нагреватели. Вход 3.3–5 В. 📋 Характеристики: • форм-фактор: модуль (плата с MOSFET TO-220 + клеммник) • transistor: IRF520 (N-channel) • topology: low-side ключ (нижний) • control: ['digital (вкл/выкл)', 'PWM (регулировка мощности)'] • v load: до ~24 V DC (типовая рекомендация модуля) • i load: до ~5 A (с радиатором; без — заметно меньше) • signal input: SIG (логика 3.3–5 В) • note logic level: IRF520 — НЕ настоящий logic-level MOSFET (Vgs(th) высоковат): при 5 В на затворе открыт не полностью, греется. Для логики лучше IRLZ44N/IRL540 и т.п. 🔌 Распиновка / выводы: • SIG: управляющий вход (GPIO / ШИМ) • VCC: питание логической части (часто = напряжение затвора) • GND: земля (общая с МК и нагрузкой) • Vin+ / Vin− (клеммник): питание нагрузки и сама нагрузка (в разрыв стока) 💡 digitalWrite / analogWrite(SIG). Нижний ключ: нагрузка между +V и стоком, исток на GND. Общий GND с МК обязателен. ⚠ IRF520 не logic-level — на 5 В открывается неполно (нагрев, потери); для ШИМ мощных нагрузок предпочесть logic-level MOSFET. Для индуктивной нагрузки — защитный диод. 🔗 Смотрите также в профиле: • D4184 (N-канальный logic-level MOSFET) — мощный ключ/ШИМ • TA6586 (RZ/Wuxi Ruizhi • ULN2803A (8× Darlington 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #irf520 #mosfet #arduino #электронныекомпоненты #smartlaboratory #радиодетали
