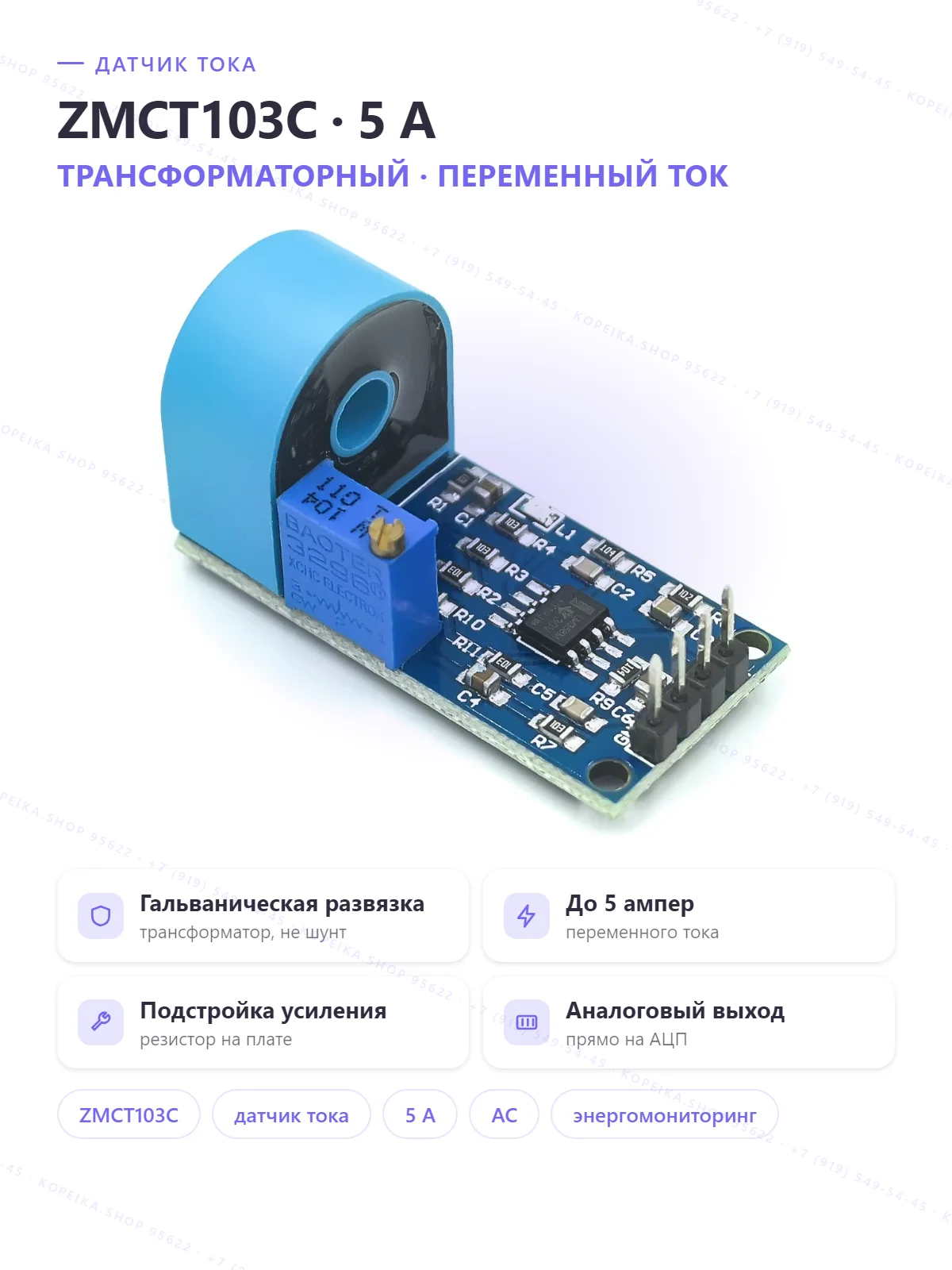

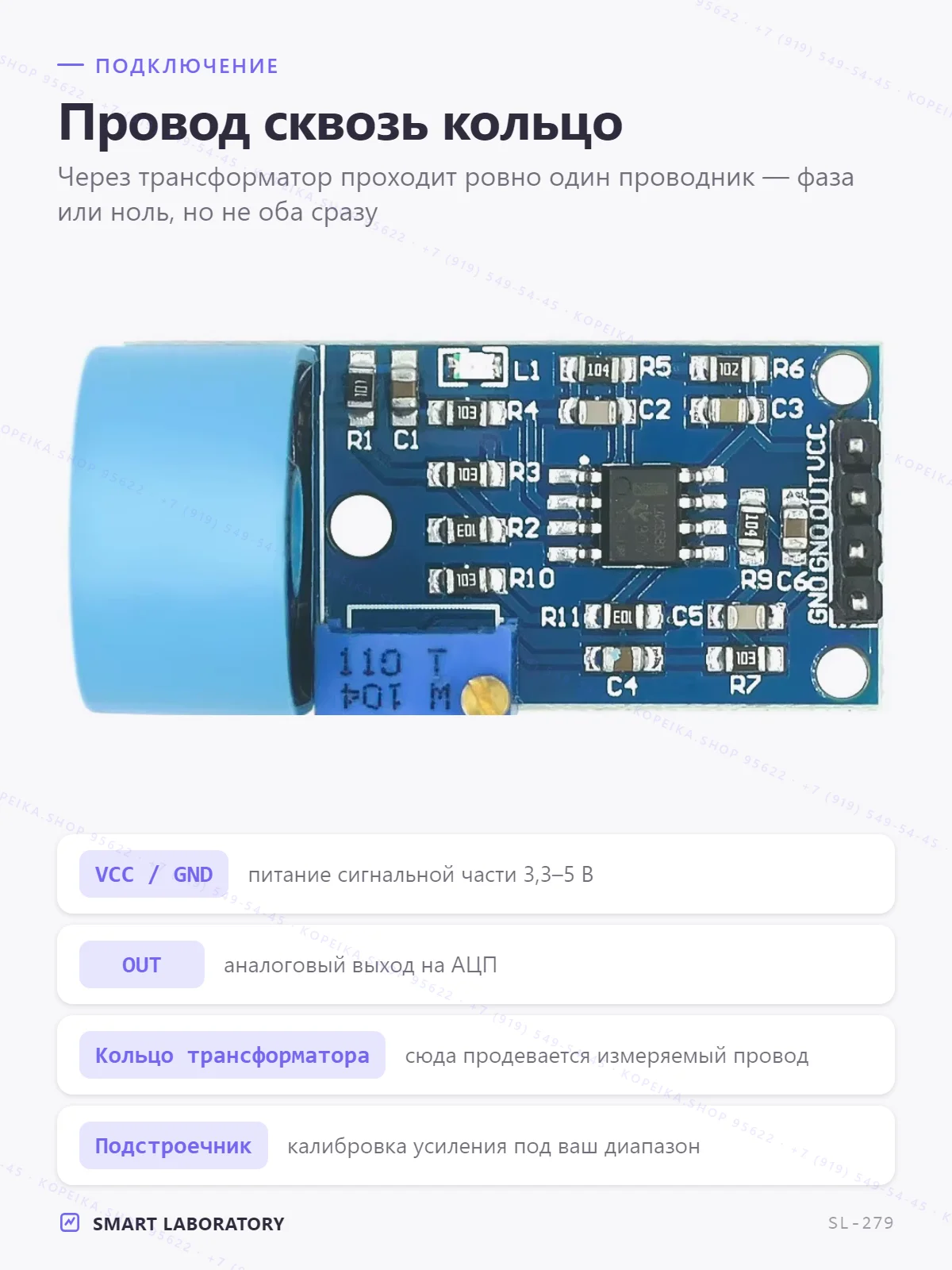

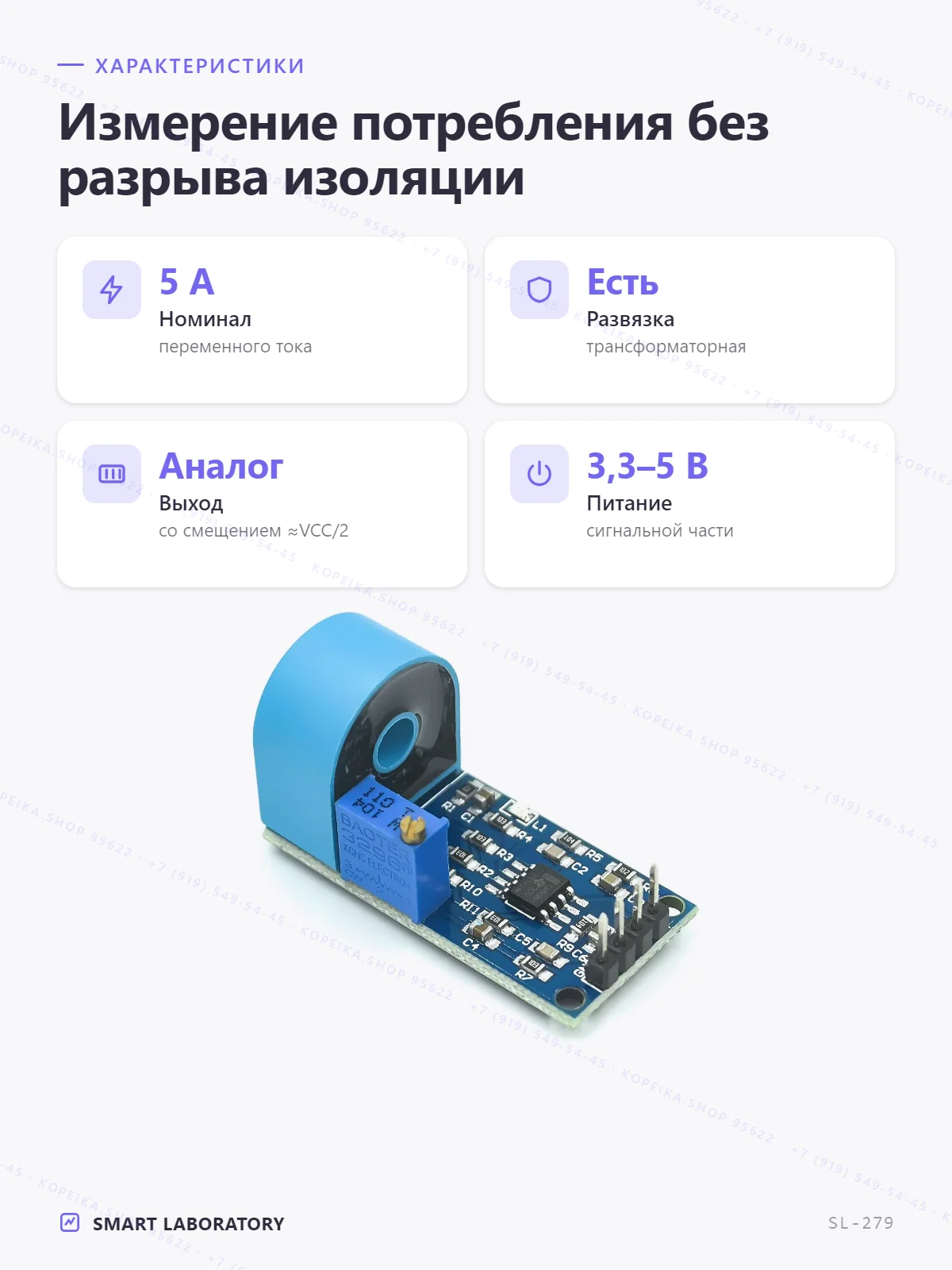

✅ Датчик переменного тока ZMCT103C (5 А): трансформаторное измерение тока нагрузки с гальванической развязкой, аналоговый выход. Для энергомониторинга на Arduino/ESP32. 📋 Характеристики: • форм-фактор: модуль (плата с трансформатором тока + ОУ) • measured: переменный ток (AC) в проводе, бесконтактно через трансформатор • sensor type: трансформатор тока ZMCT103C (5A номинал) • rated current: 5 A (AC, номинал) • isolation: гальваническая (трансформатор) — сигнальная часть изолирована от измеряемой цепи • выход: analog (переменное напряжение ∝ току; ОУ + смещение) • gain adjust: True • питание: 3.3–5 V • применение: измерение тока/мощности нагрузки AC (энергомониторинг) 🔌 Распиновка / выводы: • VCC / GND: питание 3.3–5 В сигнальной части • OUT (AO): аналоговый выход (переменный, со смещением ~VCC/2) • вход CT (клеммы): пропустить ОДИН провод нагрузки через трансформатор 📚 Библиотеки Arduino: EmonLib (опционально) 💡 Измеряемый провод проходит через трансформатор (один проводник фазы). На выходе — переменный сигнал вокруг смещения ~VCC/2: семплировать АЦП, считать RMS. Подстроечник — калибровка усиления. ⚠ через CT пропускать ТОЛЬКО один проводник (фазу или нейтраль), не оба. Сигнальная часть изолирована, но сам провод — под сетевым напряжением. 🔗 Смотрите также в профиле: • Tuya/Smart Life Mini Smart Switch 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #датчик #zmct103c #arduino #электронныекомпоненты #smartlaboratory #радиодетали
