Описание

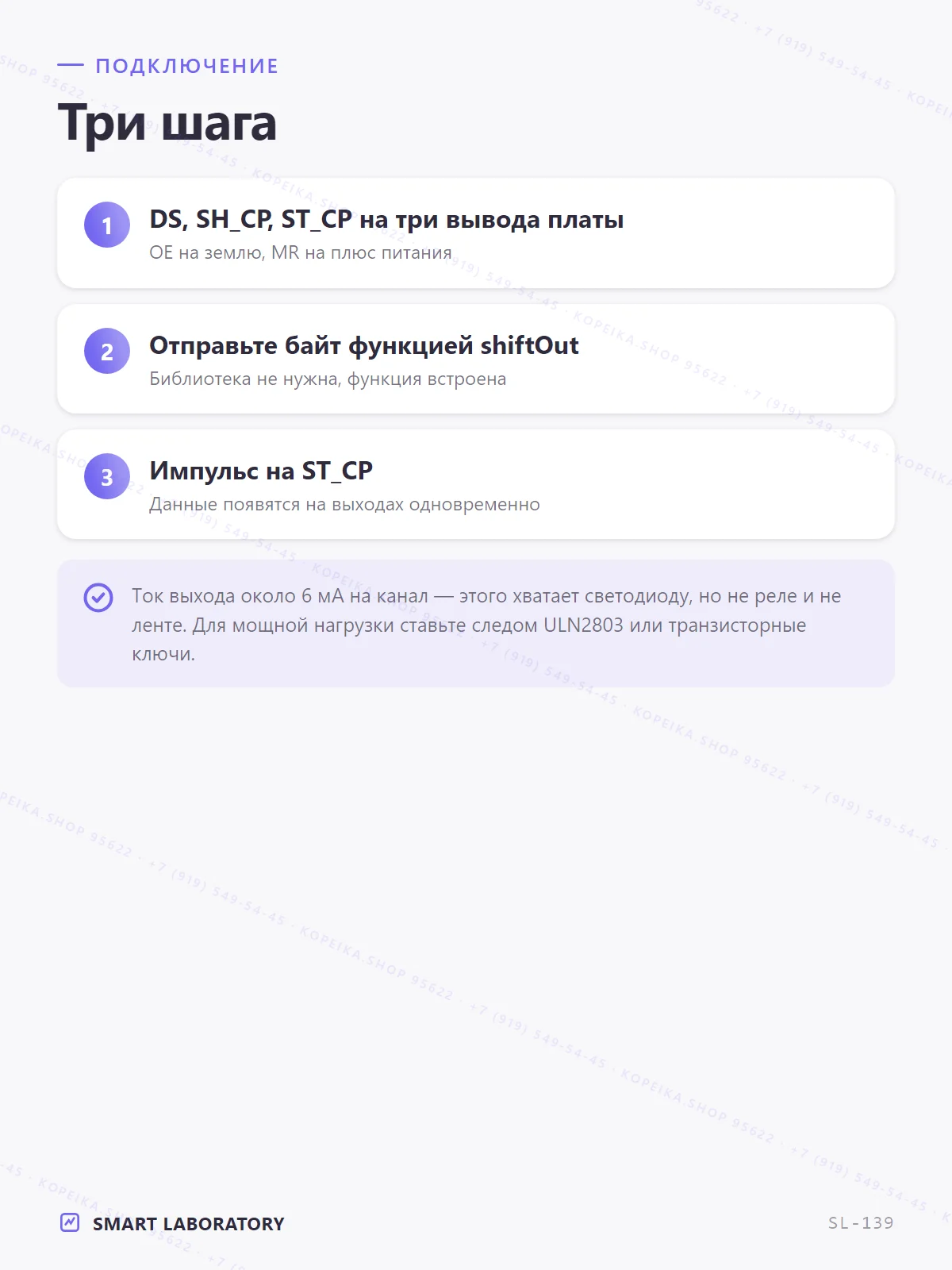

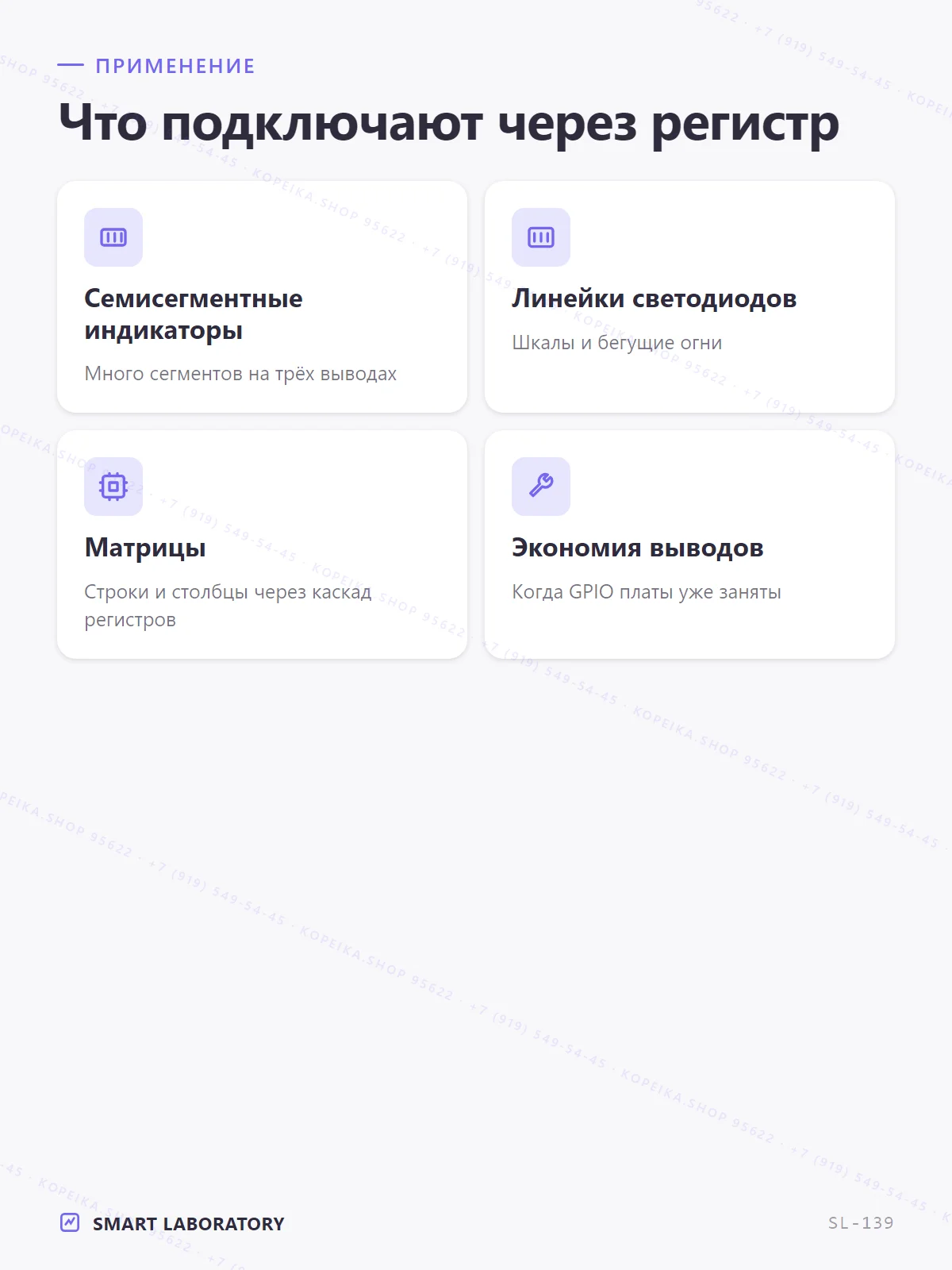

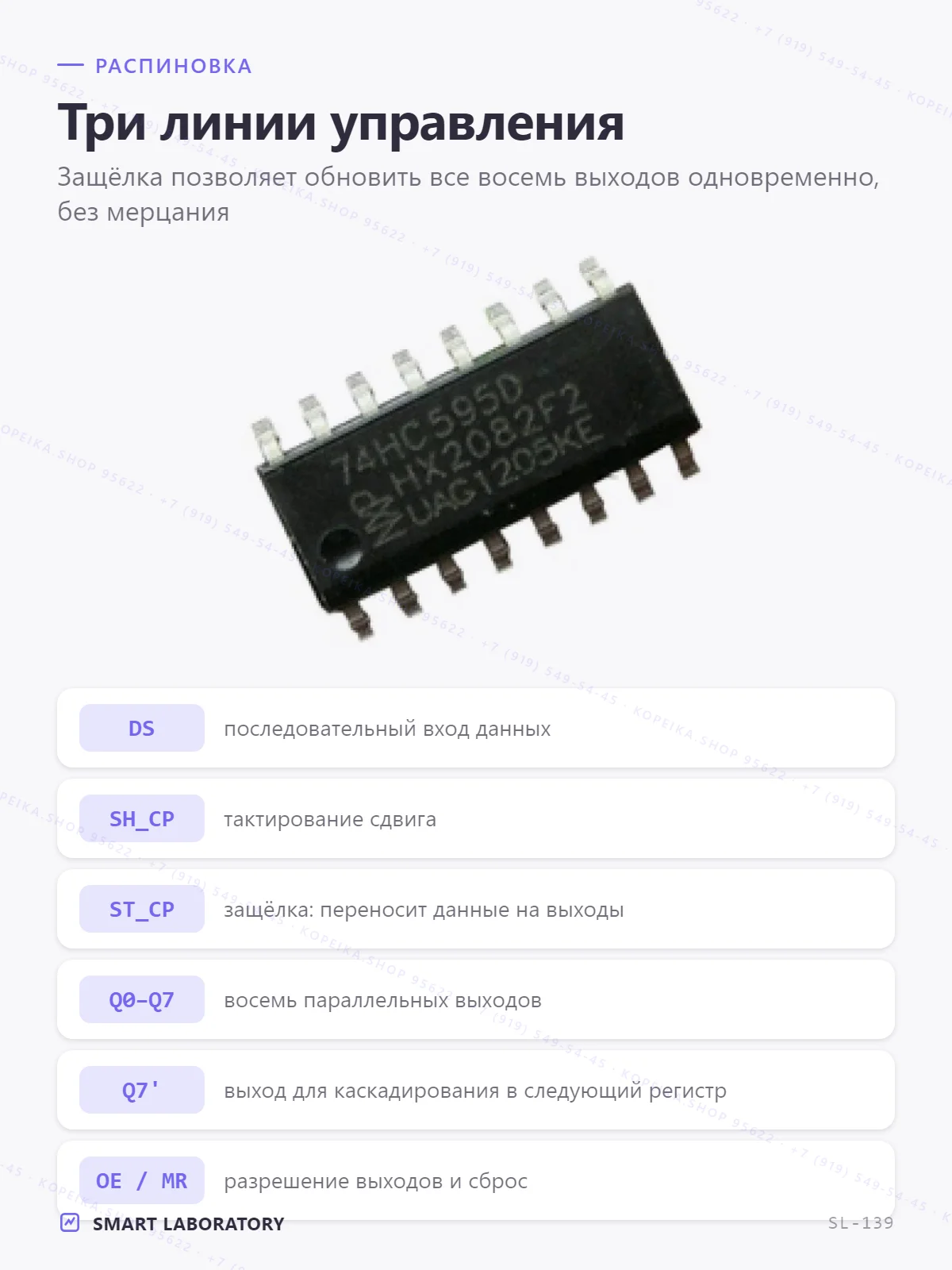

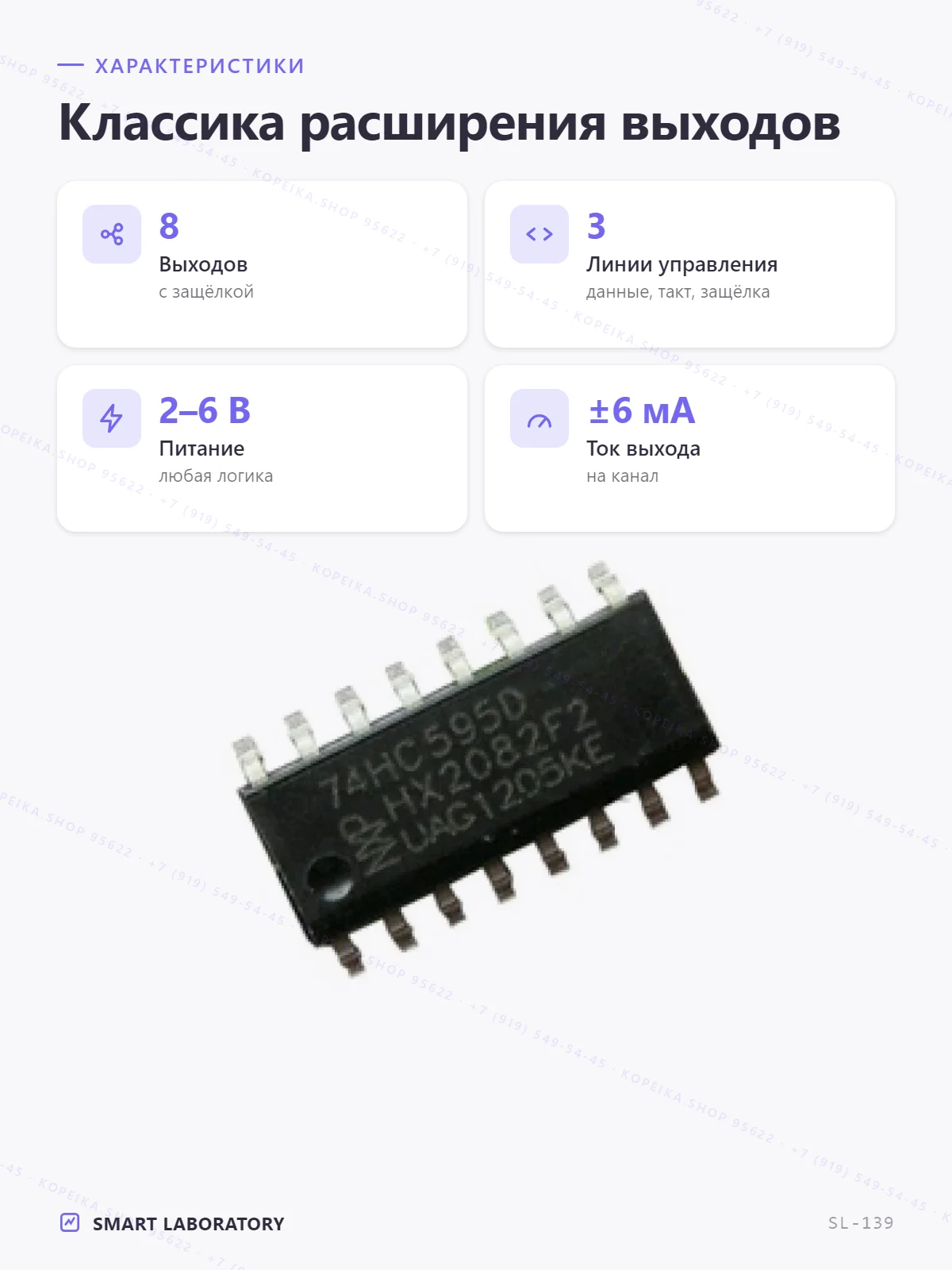

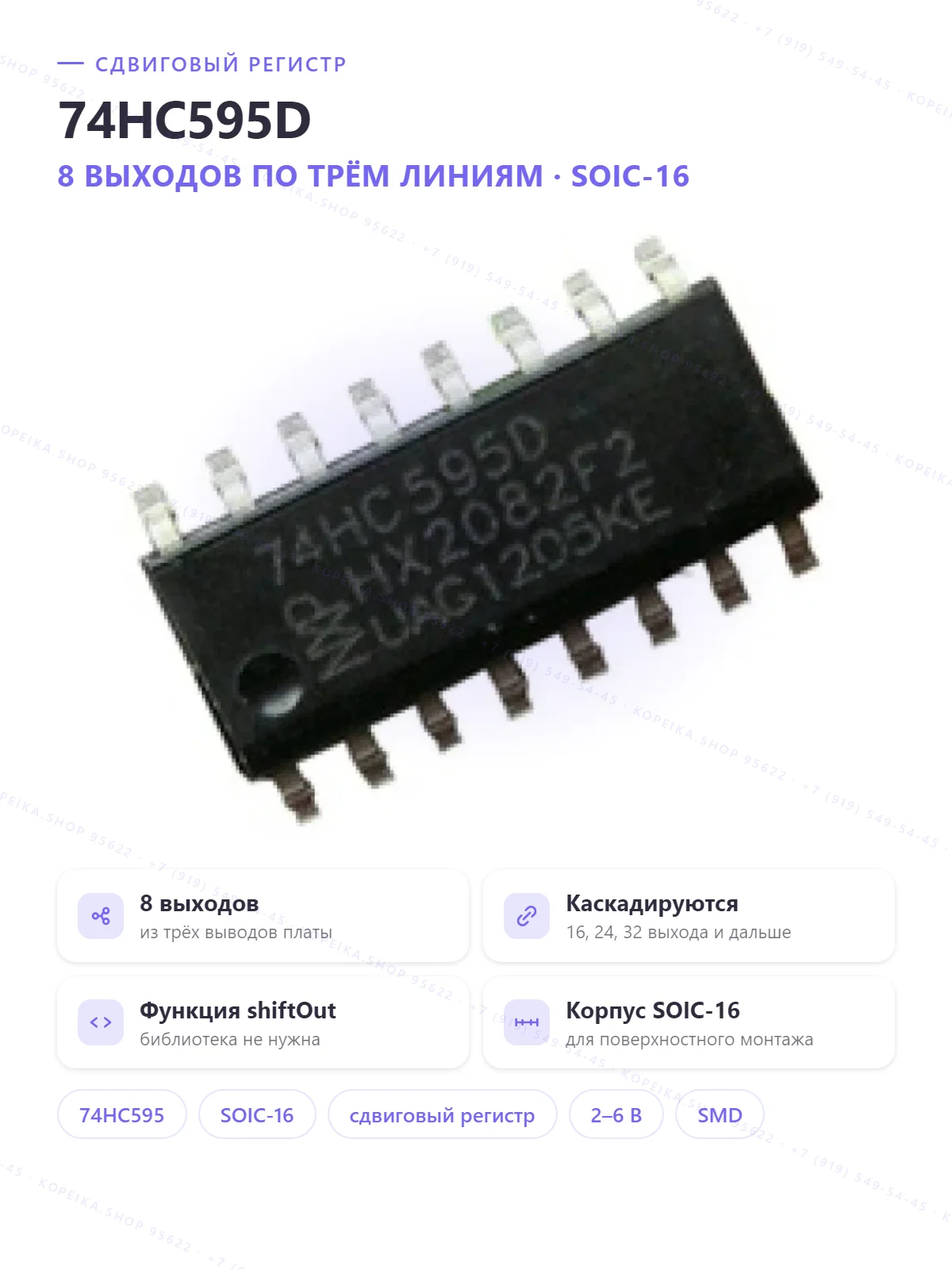

✅ Сдвиговый регистр 74HC595 (SIPO с защёлкой, SOIC-16): расширение выходов Arduino — 8 светодиодов/сегментов по 3 линиям, каскадируется. SMD. 📋 Характеристики: • тип: 8-битный сдвиговый регистр Serial-In Parallel-Out (SIPO) с выходной защёлкой и тристейтом • purpose: расширение ВЫХОДОВ (управлять многими светодиодами/сегментами по 3 линиям) • питание: 2–6 V • out current: ≈±6 мА на выход (для силовых нагрузок — через ULN2803/ключи) • cascade: да (Q7' → DS следующего) • корпус: SOIC-16 (SMD) 🔌 Распиновка / выводы: • DS (14): последовательный вход данных • SH_CP (11): такт сдвига • ST_CP (12): такт защёлки (перенос в выходы) • OE (13): разрешение выходов (LOW — вкл), на GND • MR (10): сброс (LOW), на VCC • Q0–Q7: 8 параллельных выходов • Q7' (9): выход для каскада • VCC (16) / GND (8): питание / земля 💡 shiftOut() по DS/SH_CP, затем импульс ST_CP. OE→GND, MR→VCC. Для мощных нагрузок ставить ULN2803 (id 137) или транзисторы. 👍 Где пригодится: • драйв линейки светодиодов/7-сегмент • расширение выходов 🔗 Смотрите также в профиле: • ULN2803A (8× Darlington • 8-разрядный 7-сегментный (модуль 3461BS • 4-разрядный 7-сегментный • SN74HC595N / 74HC595N (8-bit SIPO с защёлкой 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #микросхема #4hc595d #bit #sipo #arduino #электронныекомпоненты #smartlaboratory #радиодетали
