Описание

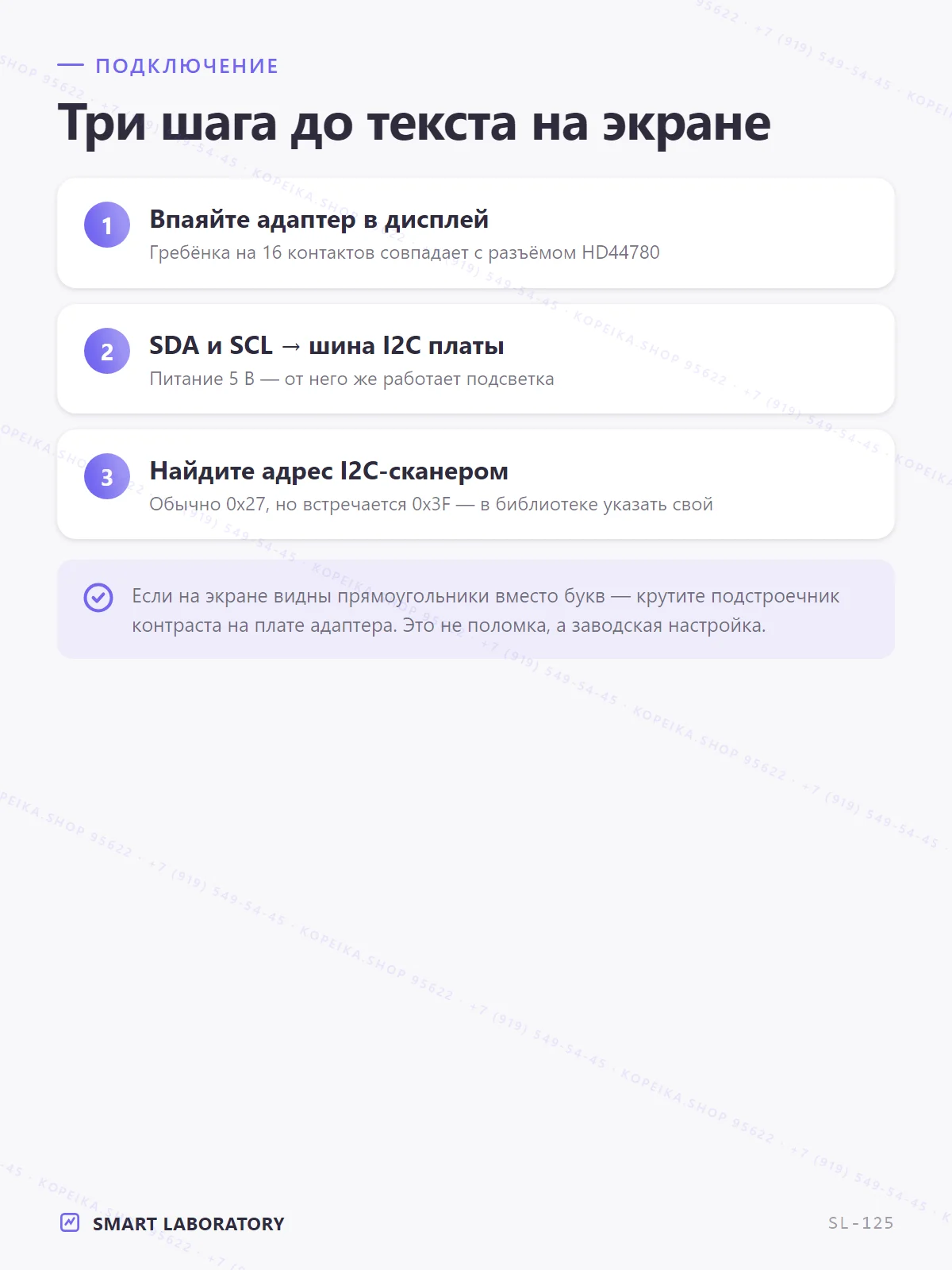

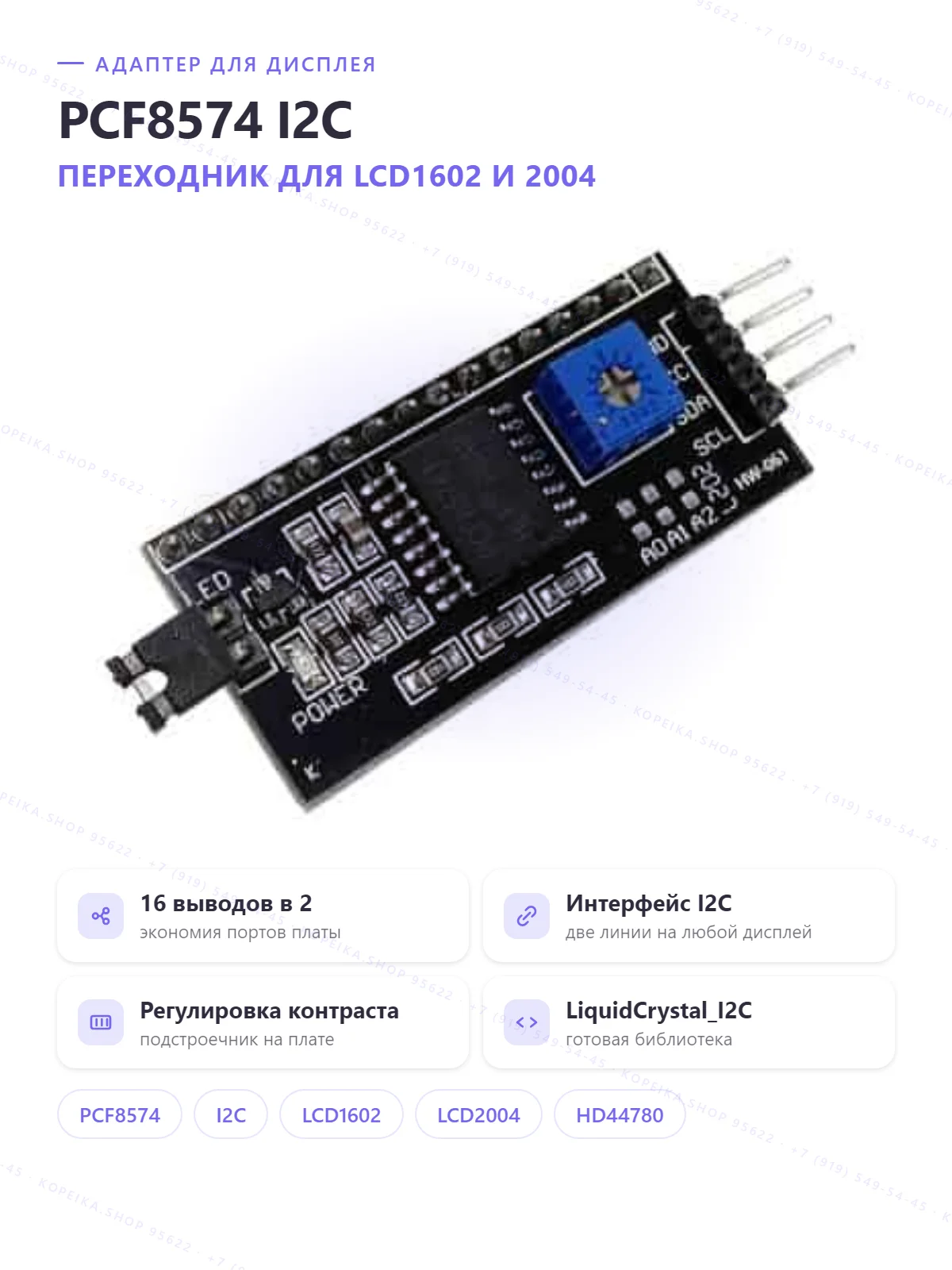

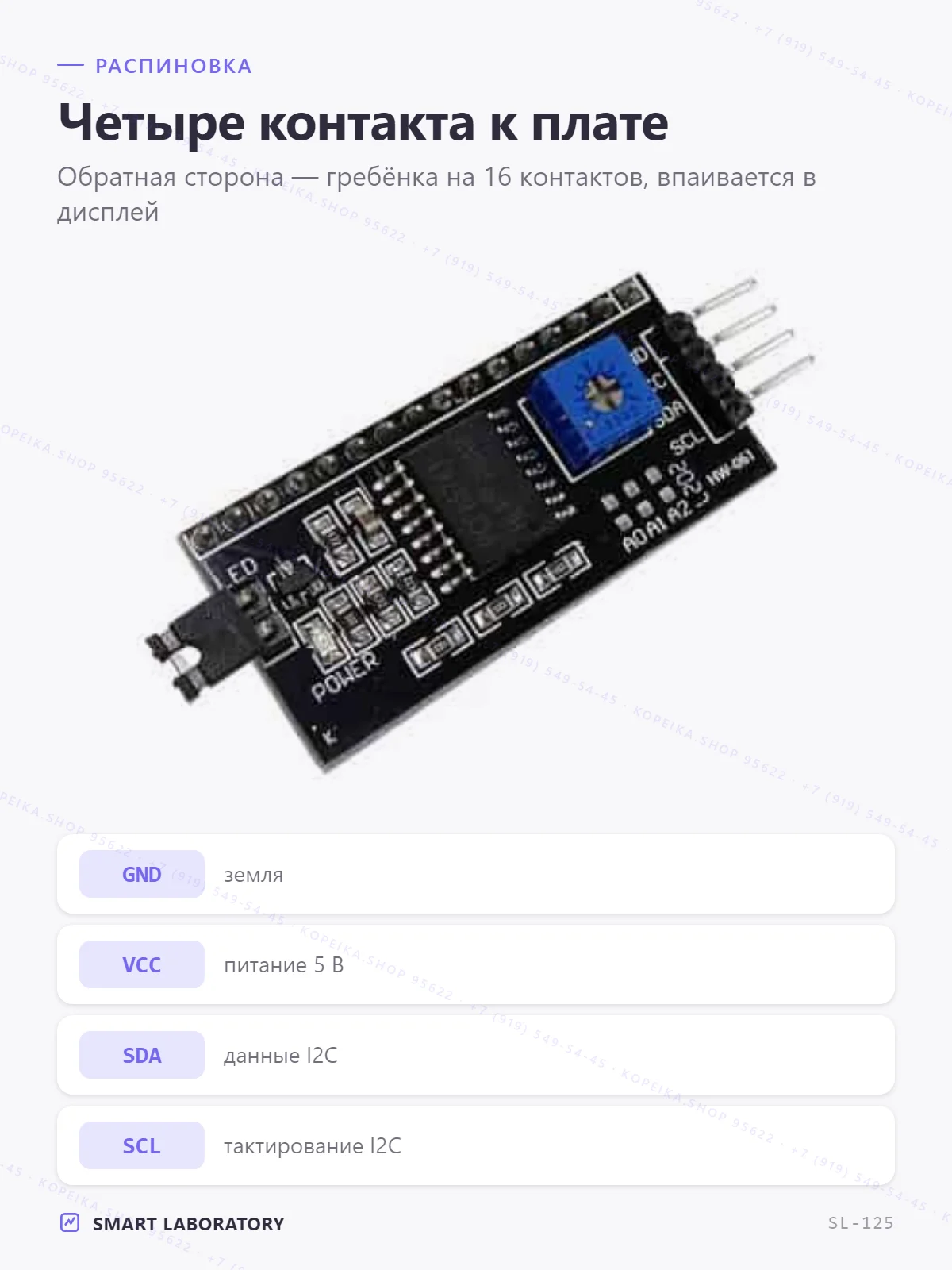

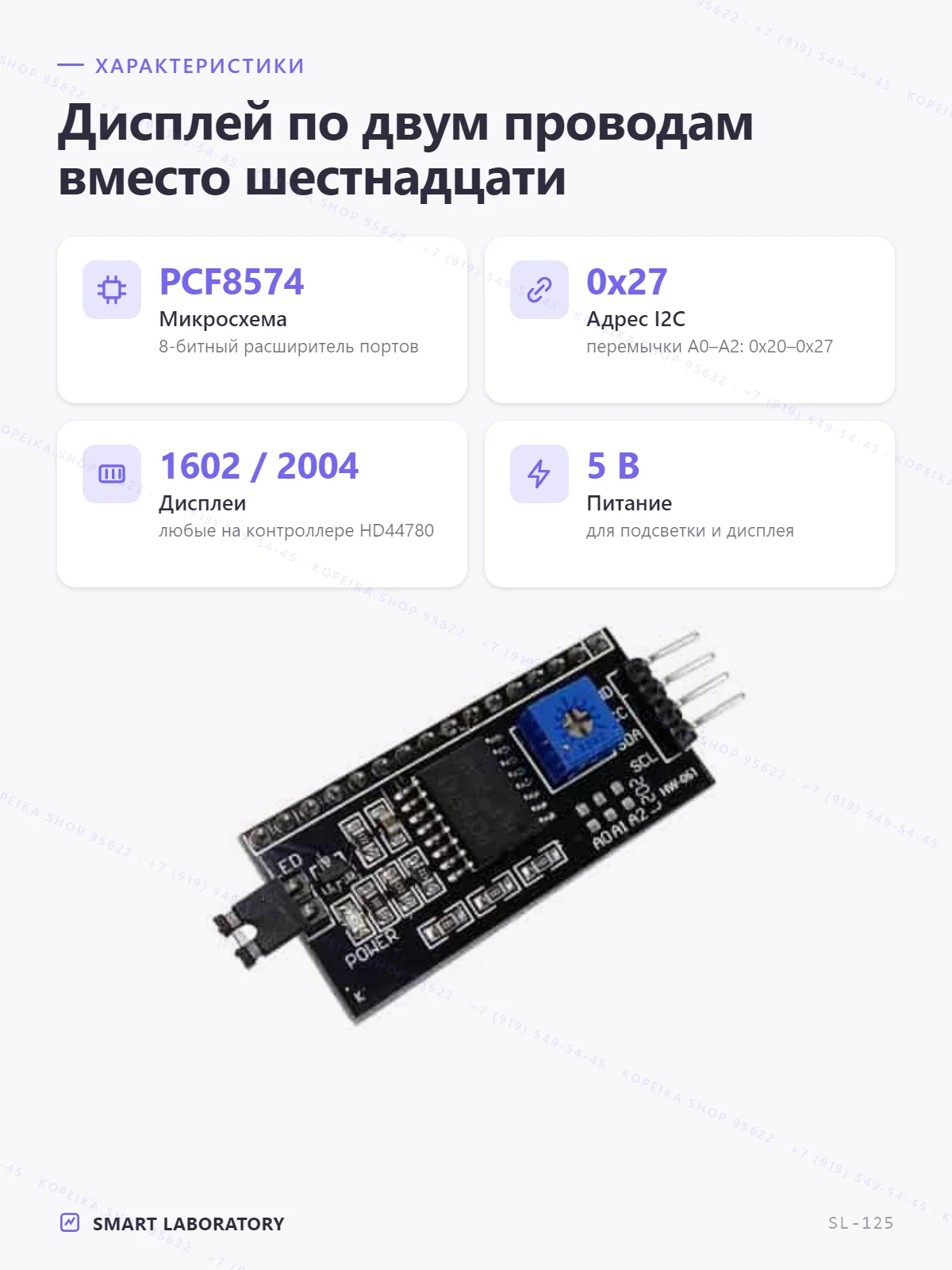

✅ I2C-адаптер на PCF8574 для LCD1602/2004: управление дисплеем по 2 проводам, подстройка контраста. Также расширитель GPIO по I2C (8 линий). 📋 Характеристики: • тип: 8-битный I2C-расширитель портов PCF8574; чаще как адаптер для HD44780-LCD • интерфейс: I2C (SDA, SCL) • i2c address: 0x27 (типично; перемычки A0–A2 → 0x20–0x27; вариант PCF8574A → 0x38–0x3F) • питание: 5 V (для LCD); логика I2C по уровню МК • contrast: подстроечный резистор на плате • outputs: 8 квазидвунаправленных линий P0–P7 (в режиме LCD заняты под HD44780) 🔌 Распиновка / выводы: • GND: земля • VCC: питание 5 В • SDA: данные I2C • SCL: тактирование I2C • (16 контактов гребёнки): припаиваются к LCD HD44780 (1602/2004) 📚 Библиотеки Arduino: LiquidCrystal_I2C, PCF8574 (для GPIO-режима) 💡 Как LCD-адаптер: указать адрес (0x27/0x3F) и размер (16×2/20×4). Как расширитель GPIO: библиотека PCF8574, до 8 линий, прерывание INT. Адрес проверить I2C-сканером. 👍 Где пригодится: • подключение LCD по 2 проводам (I2C) • расширение GPIO по I2C 🔗 Смотрите также в профиле: • LCD2004 + I2C backpack (PCF8574) • PCF8574T 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #микроплата #pcf8574 #i2c #arduino #электронныекомпоненты #smartlaboratory #радиодетали
