Описание

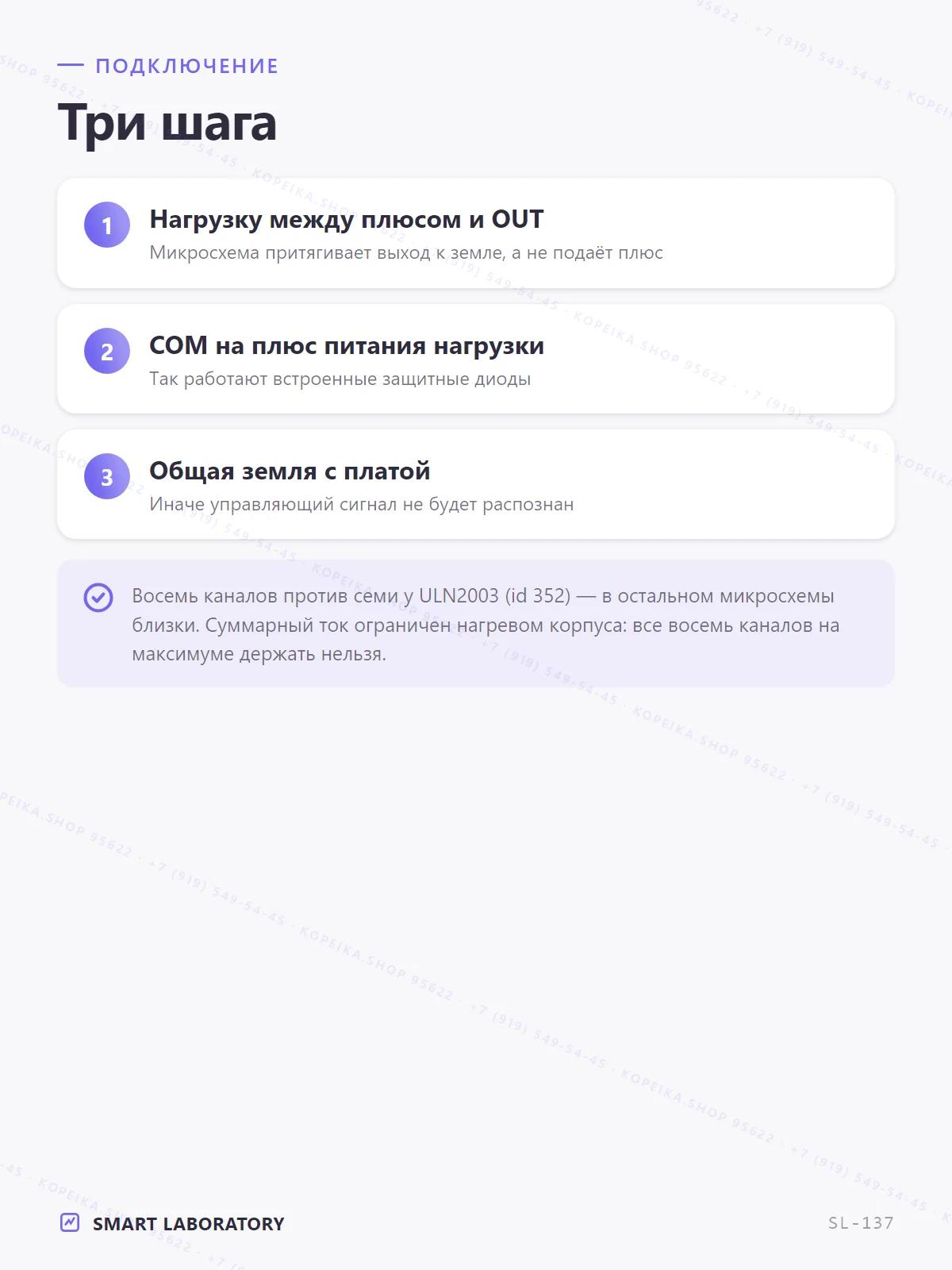

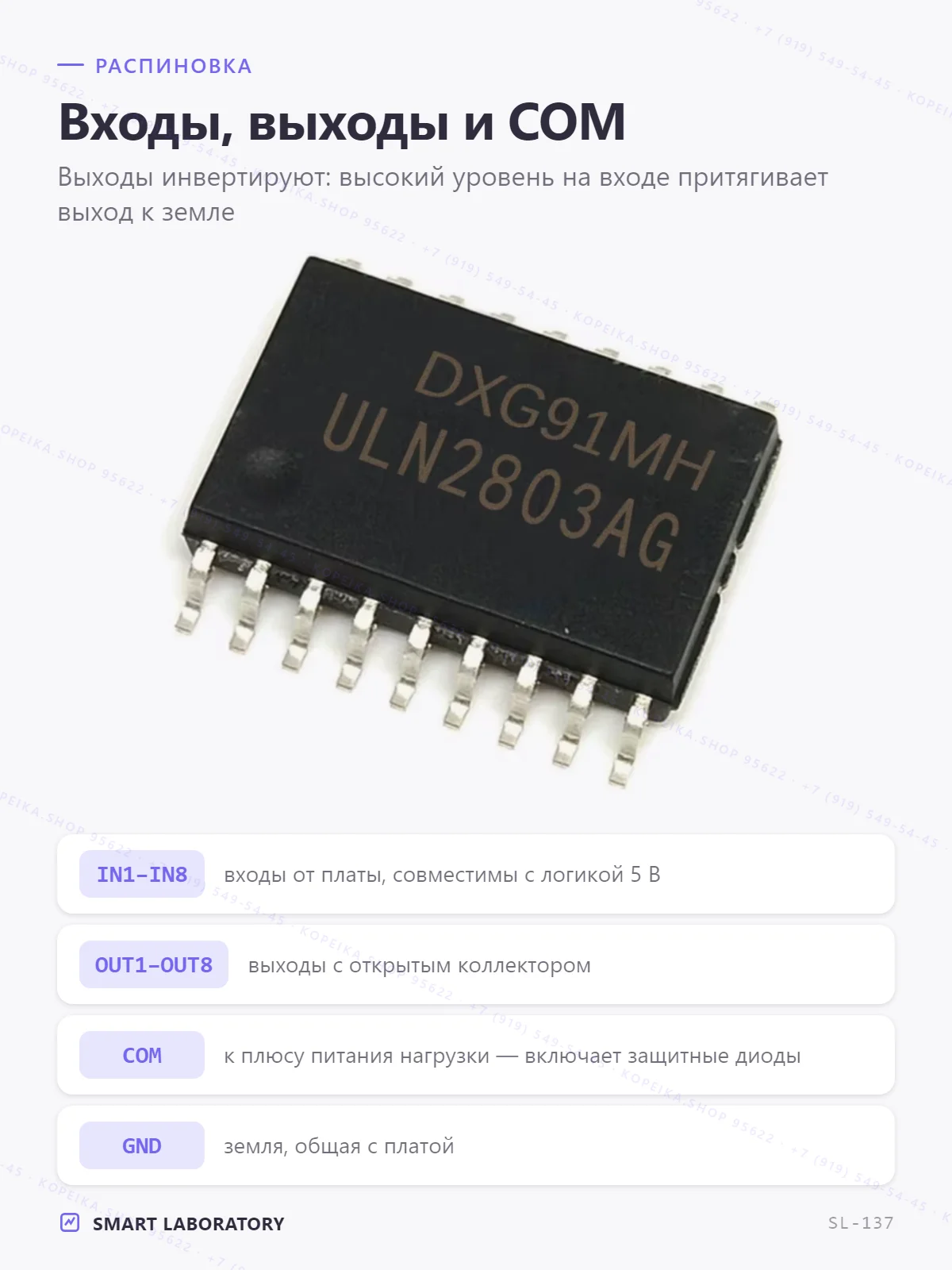

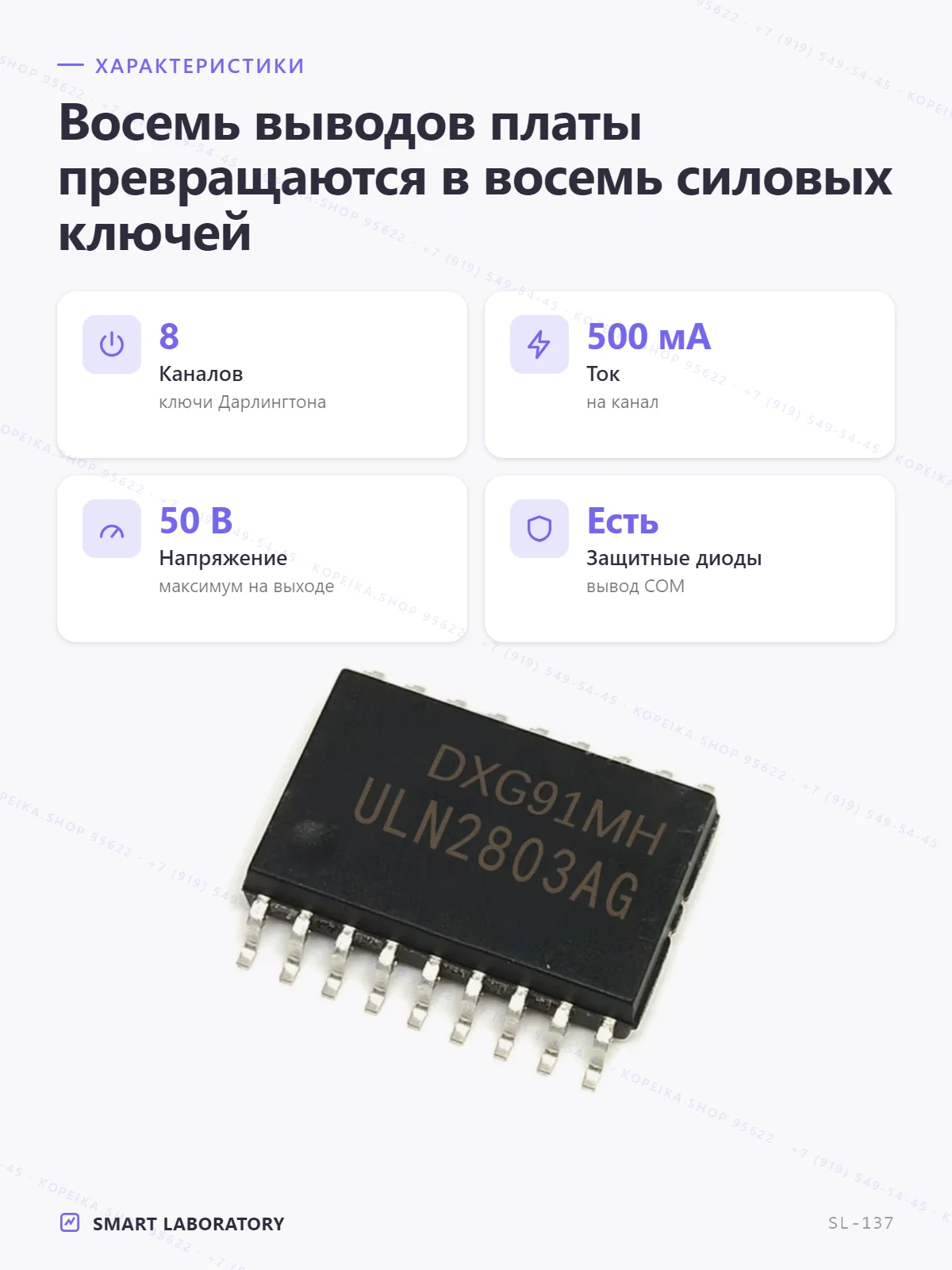

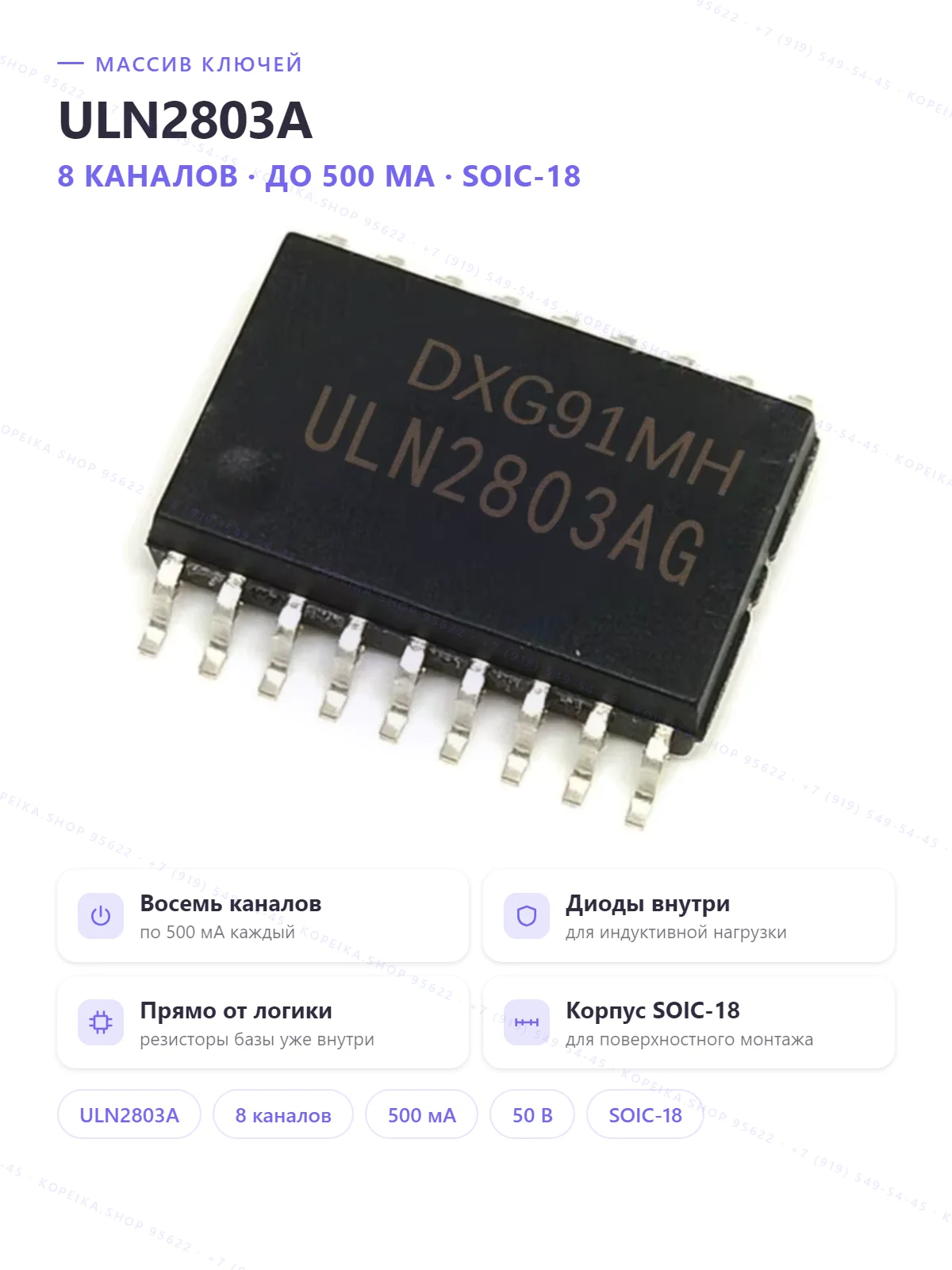

✅ Драйвер ULN2803A — 8 транзисторов Дарлингтона (до 50 В / 500 мА на канал) со встроенными гасящими диодами. Управление реле, соленоидами, светодиодами, шаговиком от Arduino. Корпус SOIC-18. 📋 Характеристики: • тип: массив из 8 транзисторов Дарлингтона (ключи нижнего плеча, открытый коллектор) • каналы: 8 • out voltage max: 50 V • out current max: ≈500 мА на канал (суммарно меньше — следить за нагревом) • input logic: совместим с 5 В (есть базовые резисторы для прямого подключения к МК) • flyback diodes: встроены (общий вывод COM к +V нагрузки) — для индуктивных нагрузок • корпус: SOIC-18 (широкий, SMD) 🔌 Распиновка / выводы: • 1–8 (IN1–IN8): логические входы (от GPIO МК) • 9 (GND): земля / эмиттеры • 10 (COM): общий катод встроенных гасящих диодов → к +V нагрузки (для реле/соленоидов) • 11–18 (OUT8–OUT1): выходы (открытый коллектор), нагрузка между OUT и +V 💡 Вход прямо с GPIO (есть внутр. резисторы). Нагрузка между OUT и +V; COM на +V нагрузки. Это ключ НИЖНЕГО плеча (коммутирует «минус»). Не для двунаправленного управления мотором. 👍 Где пригодится: • драйв многих реле/соленоидов/светодиодов • униполярный шаговик • матрица 🔗 Смотрите также в профиле: • 1-channel relay 5V · реле SRD-05VDC-SL-C (SONGLE) • 74HC595D (8-bit SIPO с защёлкой • SN74HC595N / 74HC595N (8-bit SIPO с защёлкой • TAU-0730B • удерживающий электромагнит (holding magnet) • TA6586 (RZ/Wuxi Ruizhi 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #микросхема #uln2803a #darlington #arduino #электронныекомпоненты #smartlaboratory #радиодетали
