Описание

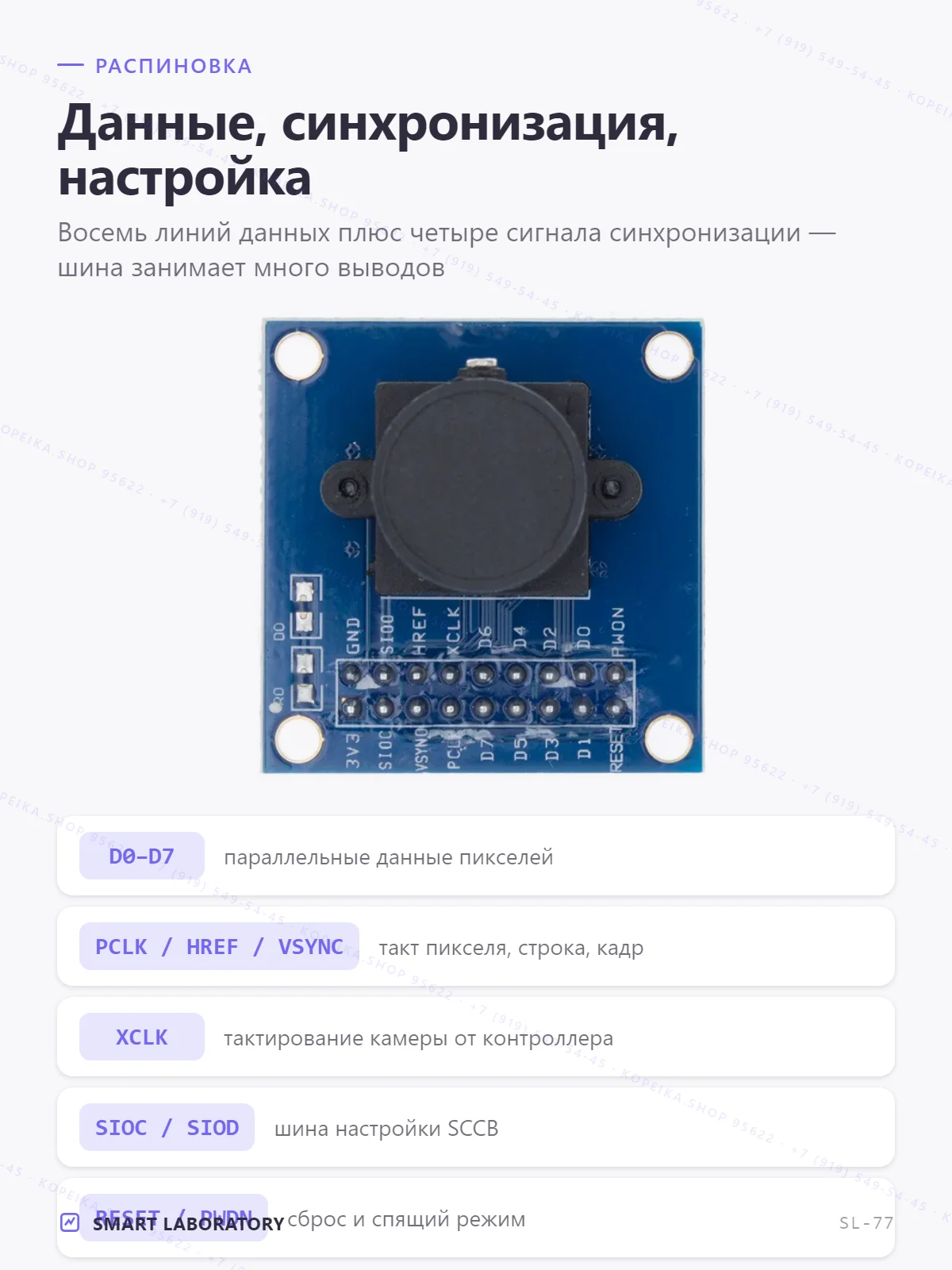

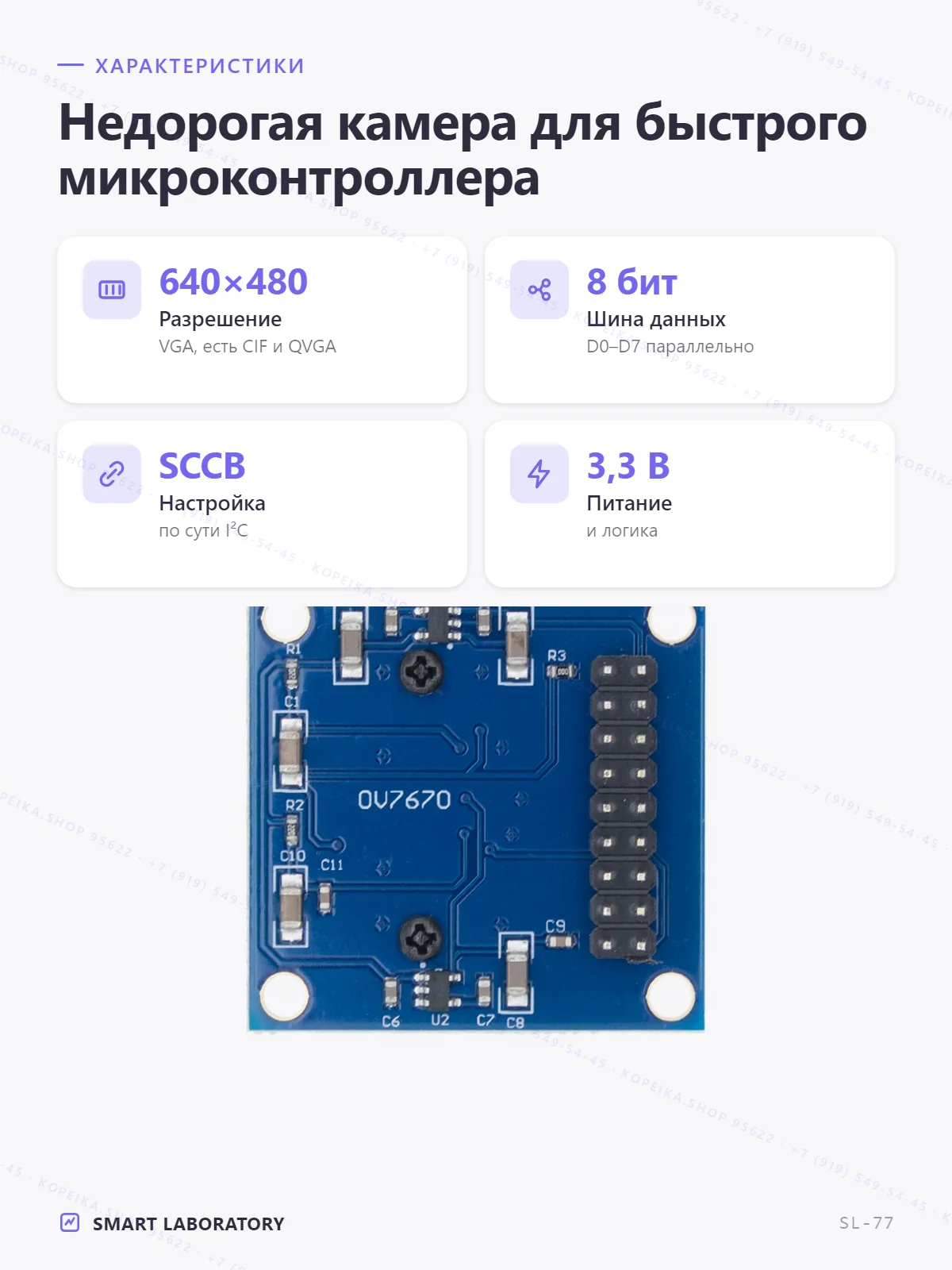

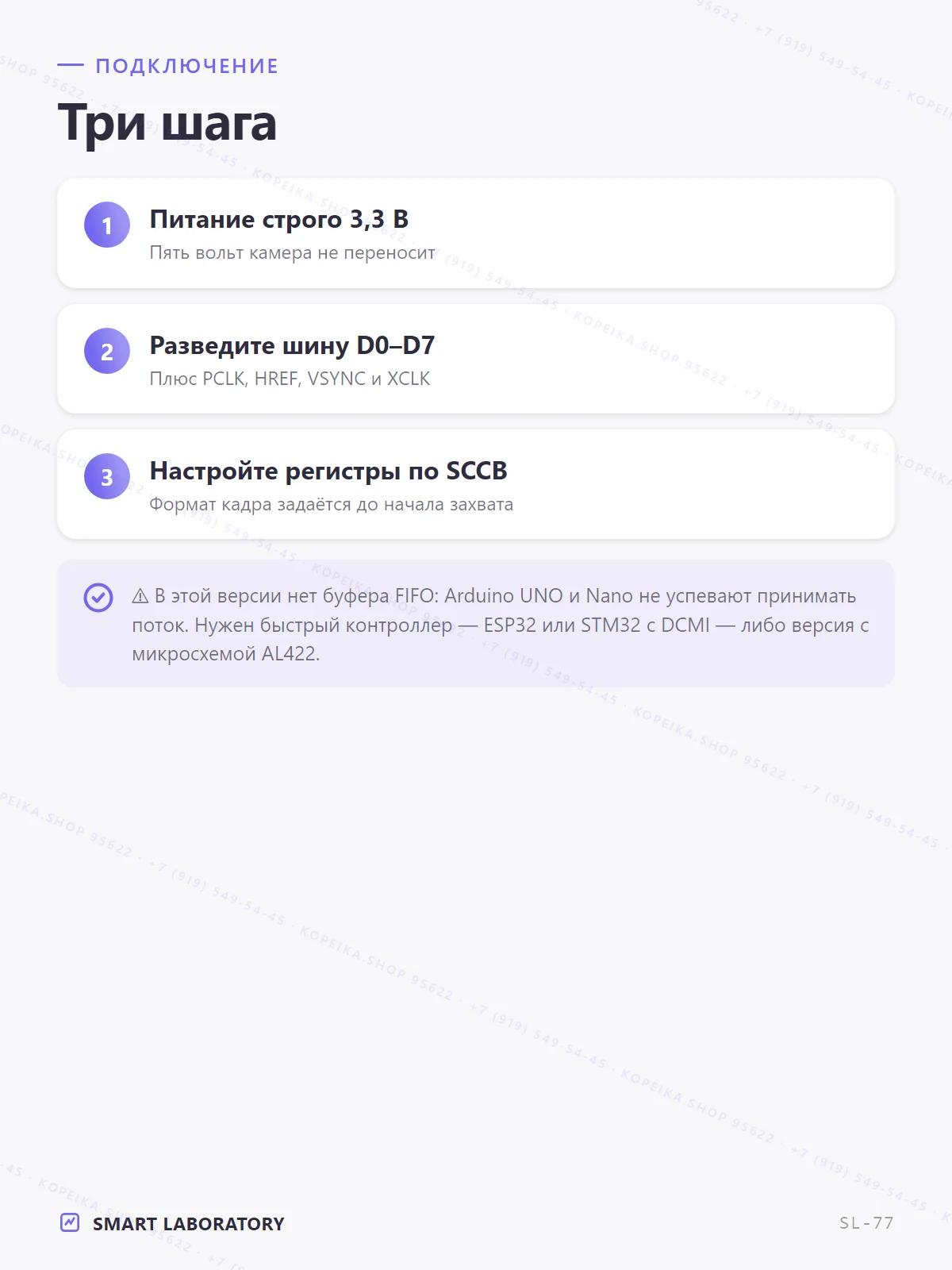

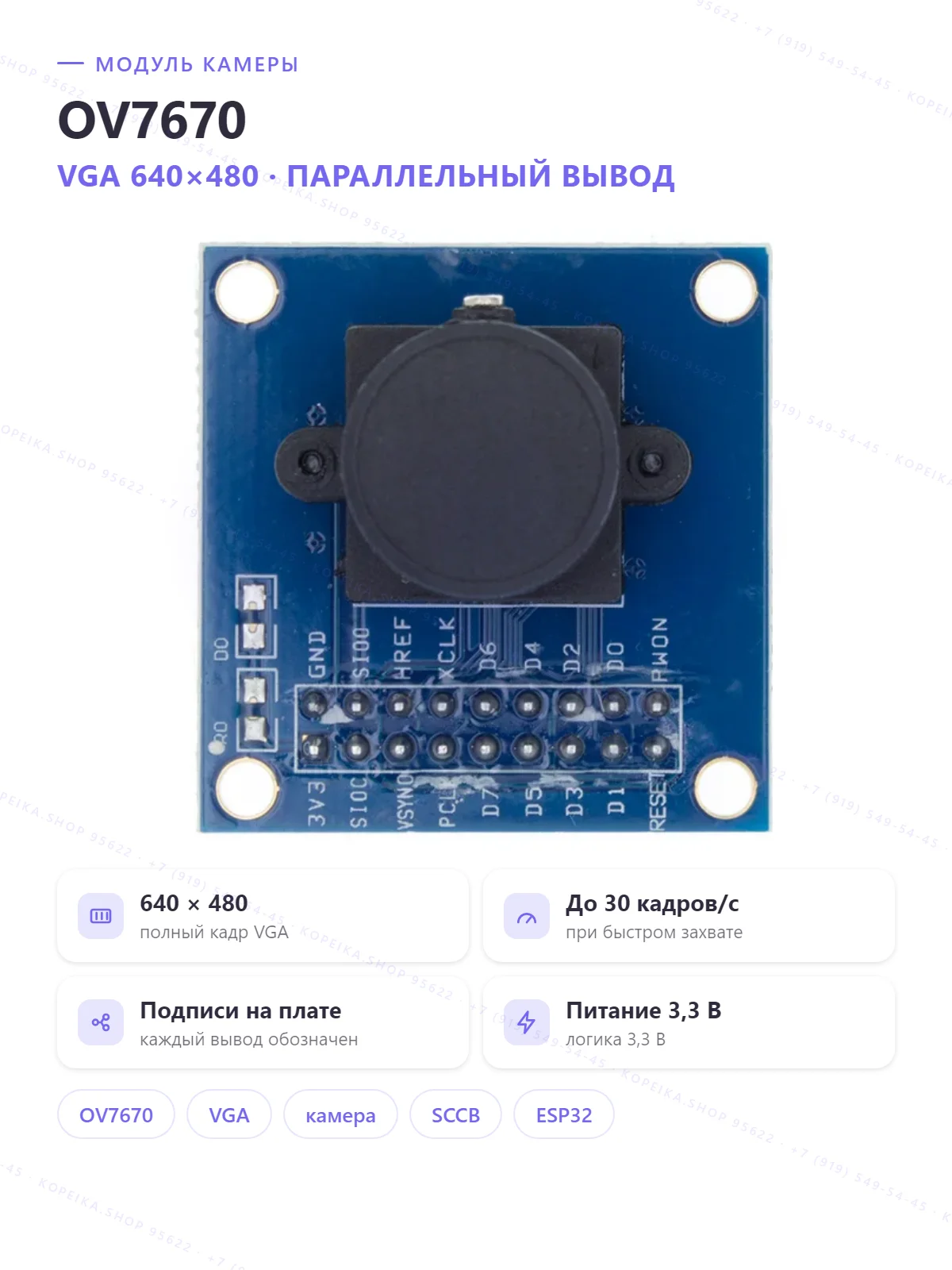

✅ Камера OV7670 (VGA, параллельный интерфейс, SCCB): захват изображения для проектов зрения. Требует быстрого МК (ESP32/STM32). 3.3 В. 📋 Характеристики: • тип: CMOS-камера VGA с параллельным выводом • разрешение: до 640×480 (VGA); CIF/QVGA и др. форматы • интерфейс: 8-бит параллельный (D0–D7) + VSYNC/HREF/PCLK/XCLK; конфиг по SCCB (≈I2C) • FIFO: нет (эта версия) — кадр нужно захватывать на лету • питание: 3.3 V (логика 3.3 В) • кадры/с: до 30 к/с (VGA) при достаточной скорости захвата 🔌 Распиновка / выводы: • SIOC / SIOD: шина SCCB (конфигурация, ~I2C) • D0–D7: параллельные данные пикселей • VSYNC / HREF / PCLK / XCLK: синхронизация кадра/строки/пикселя/такт • RESET / PWDN: сброс / спящий режим • 3.3V / GND: питание / земля 📚 Библиотеки Arduino: ArduCAM (частично), пользовательские драйверы 💡 ⚠ Без FIFO обычный Arduino Uno/Nano НЕ успевает захватывать кадр. Нужен быстрый МК (ESP32/STM32) или версия с FIFO (AL422). Конфигурация регистров по SCCB. 3.3 В. 👍 Где пригодится: • компьютерное зрение/захват кадров (дрон, Том 4) 🔗 Смотрите также в профиле: • ESP32-C3 / CH340C 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #плата #камера #ov7670 #vga #arduino #электронныекомпоненты #smartlaboratory #радиодетали
