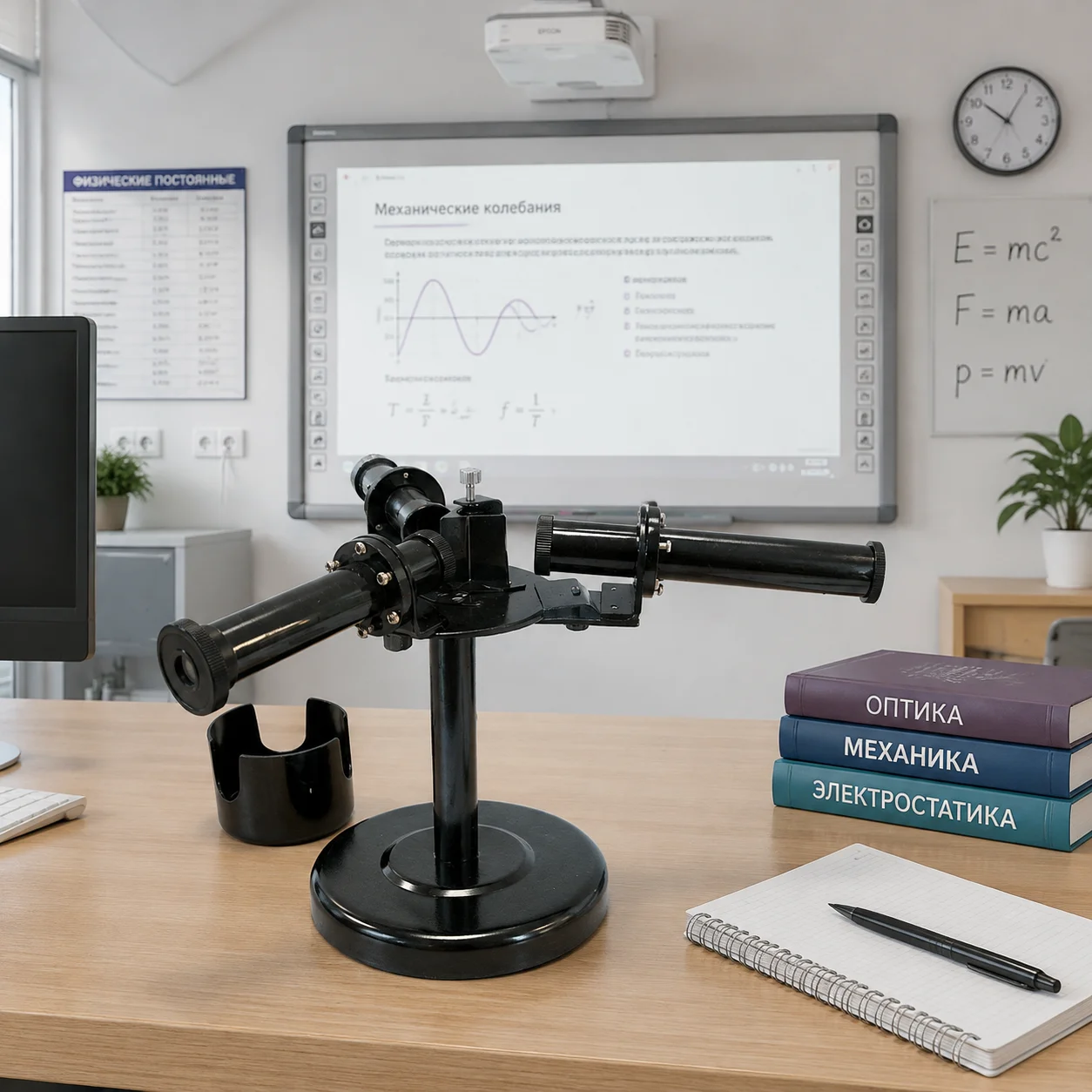

Спектроскоп двухтрубный

Описание

Спектроскоп двухтрубный для уроков физики Учебное оборудование предназначается для наблюдения испускания и поглощения спектров. Школьный двухтрубный спектроскоп призматического типа состоит из следующих основных узлов: коллиматора со щелевым устройством, призмы зрительной трубки. В фокальной плоскости объектива находится узкая щель, длина которой перпендикулярна плоскости рисунка. Щель освещается исследуемыми лучами. Выходящие из объектива параллельные лучи проходят через призму. Из призмы лучи различных цветов выходят под различными углами вследствие различия длин волн: красные отклоняются на меньший угол, фиолетовые имеют наибольшее отклонение. Все лучи других цветов проходят в промежутке между крайними цветами. Так как все лучи с одинаковыми длинами волн выходят из призмы параллельными между собой, то объектив собирает их в одну точку фокальной плоскости . В этой плоскости лучи одного цвета дают изображение узкой щели : геометрическое место всех изображений даваемых различными лучами, входящими в состав исследуемого пучка, называется призматическим спектром данного излучения.
