Сухой трансформатор ТСЛ/1000/10/0.4/D/Yн-11/IP00/Al Востокэнерготранс

Описание

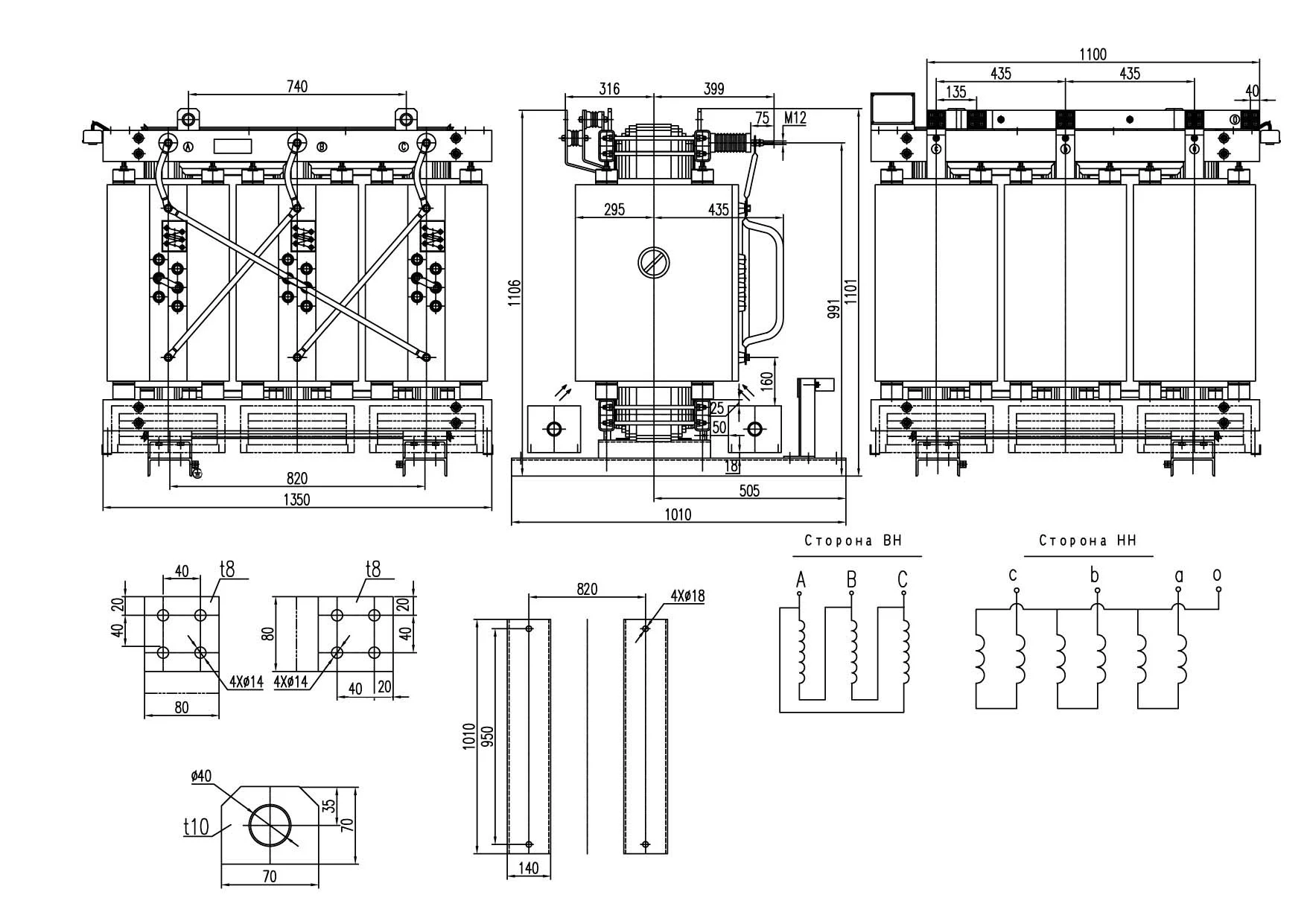

Характеристики трансформатора сухого типа с литой изоляцией 1000 ква: Тип: ТСЛ (трехфазный, сухого типа, с литой изоляцией); Концепция конструкции: Стержневой; Номинальная мощность, кВа: 1000; Номинальное напряжение на стороне ВН, кВ: 10; Номинальное напряжение на стороне НН, кВ: 0.4; Материал обмотки: Алюминий; Напряжение короткого замыкания Uкз (%) ± 10%: 6; Частота питающей сети, Гц: 50; Степень защиты кожуха (корпус): IP00; Класс нагревостойкости изоляции: F (155°C); Переключение без возбуждения (ПБВ), %: ±2×2,5; Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда); Уровень шума дB (A): Менее 70; Охлаждение: Естественное; Высота установки над уровнем моря, м: до 1000; Потери холостого хода (120°C) ± 15%, Вт: 1770; Потери короткого замыкания (120°C) ± 10%, Вт: 8130; Габариты трансформатора, мм: 1350*1010*1101; Колея колес (или опор), мм: 820*950; Вес трансформатора без кожуха ± 10%, кг: 2090; Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией; Тип вывода ВН: Шина. * — Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора. Типовая комплектация сухого трансформатора ТСЛ 1000 ква с литой изоляцией: Вентиляторы; Трансформатор; Транспортные колёса — ролики; Паспорт на трансформатор (с данными протокола испытаний независимой лаборатории); Сертификат сейсмостойкости (до 9 баллов); Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»; Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3 -4шт) выполняющий роль шкафа тепловой защиты (ШТЗиУВ); Комплект эксплуатационной документации на блок температурного контроля; Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора ТСЛ 1000 ква с литой изоляцией прилагается. Купить сухой трансформатор 1000 ква с литой изоляцией у производителя Востокэнерготранс
