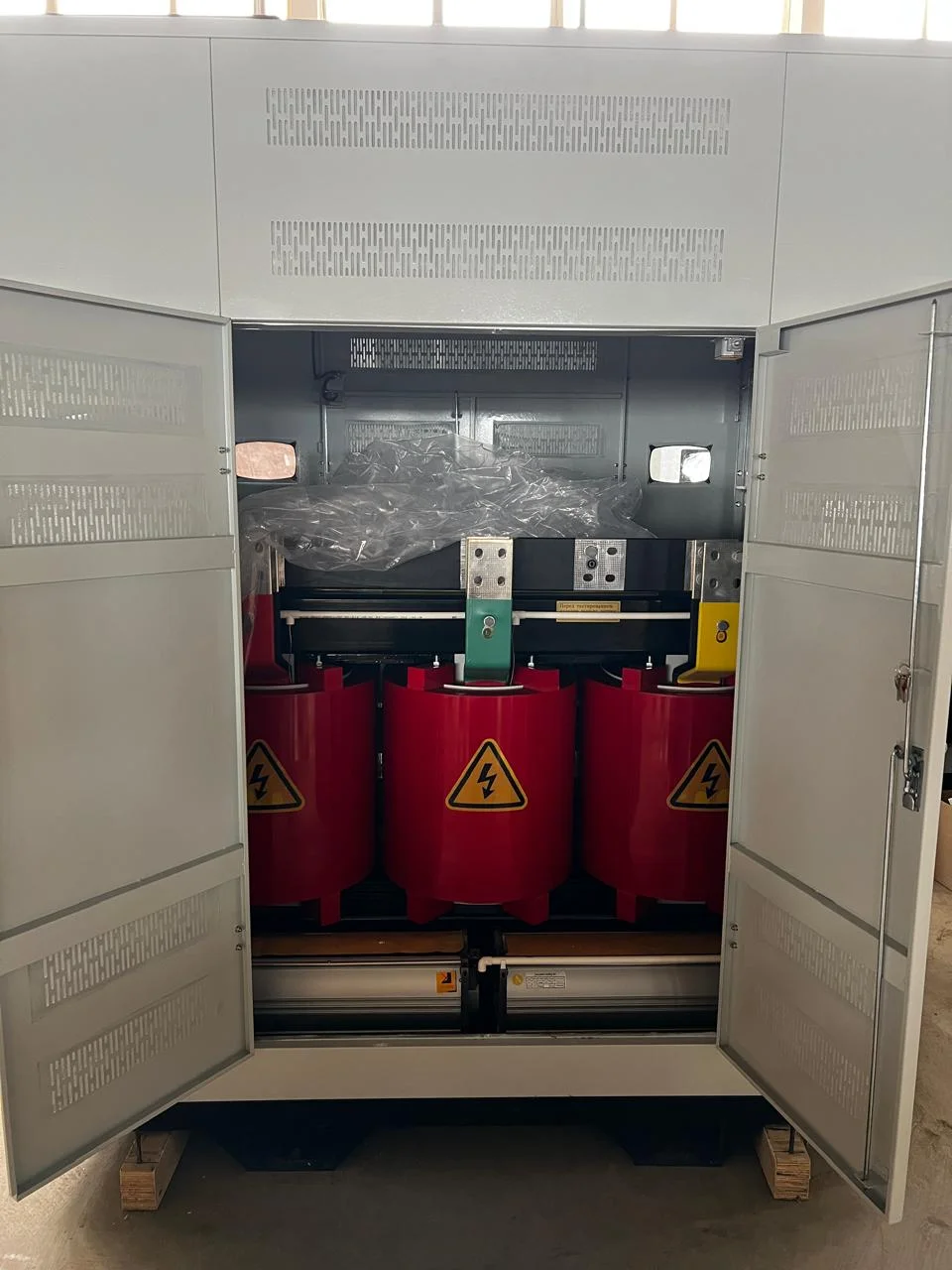

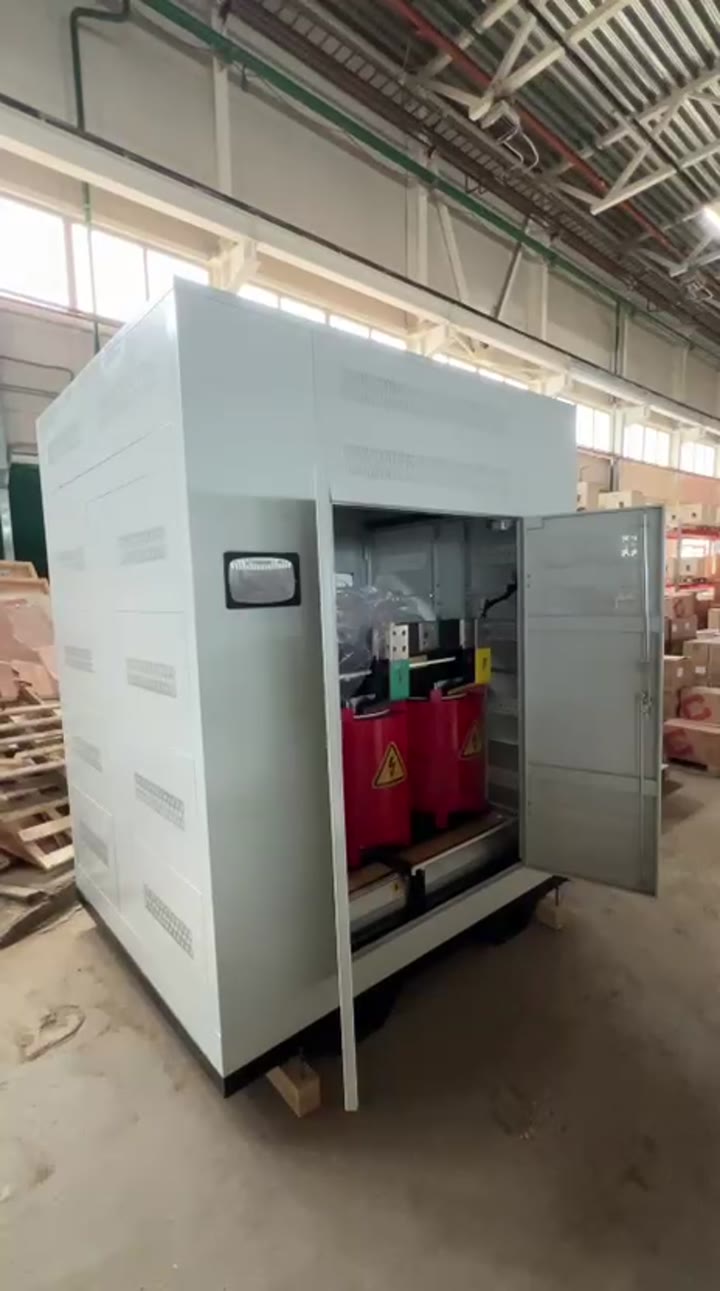

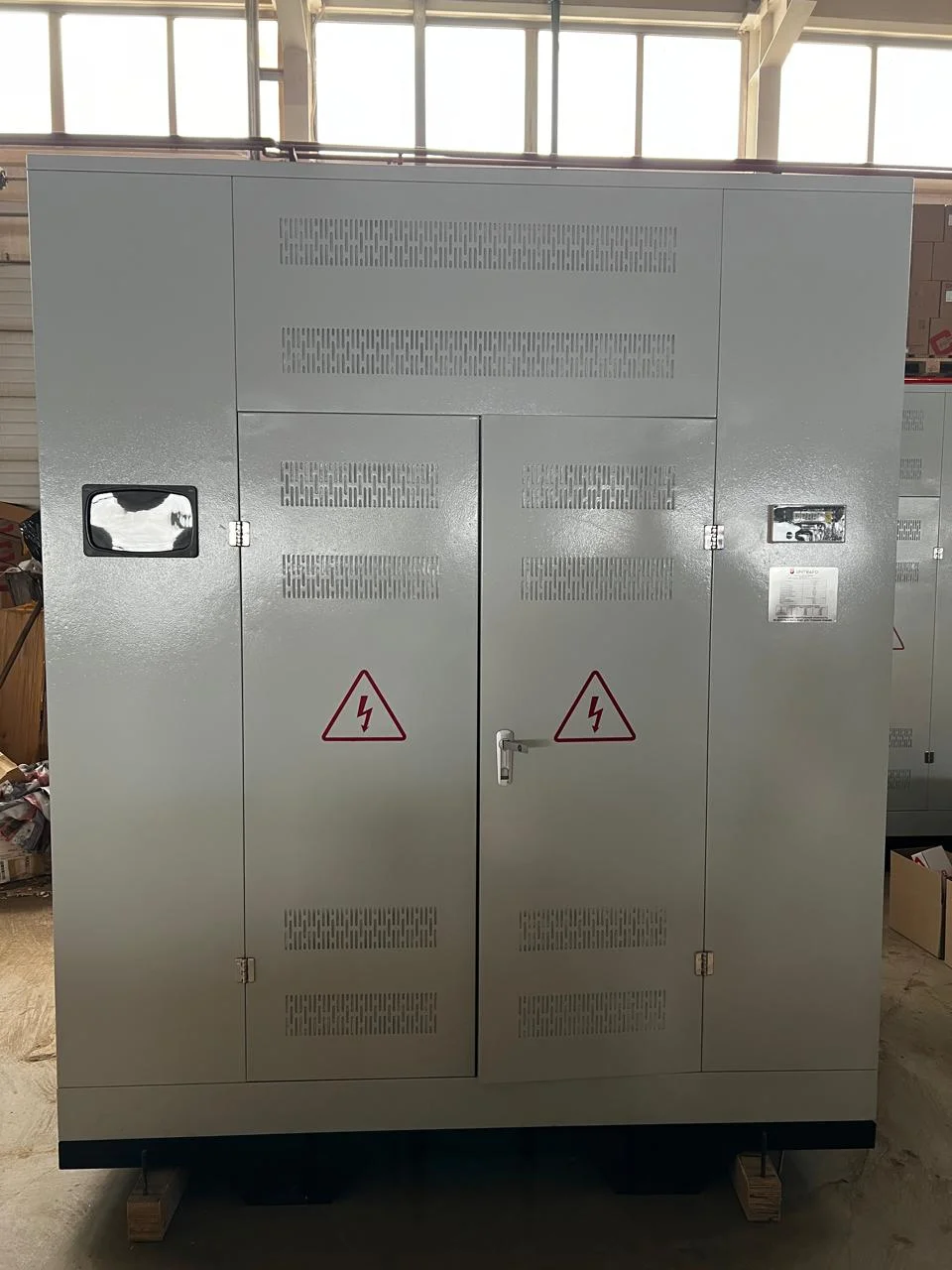

Сухой трансформатор ТСЗЛ/1000/10/0.4/D/Yн-11/IP31/AL Востокэнерготранс

Описание

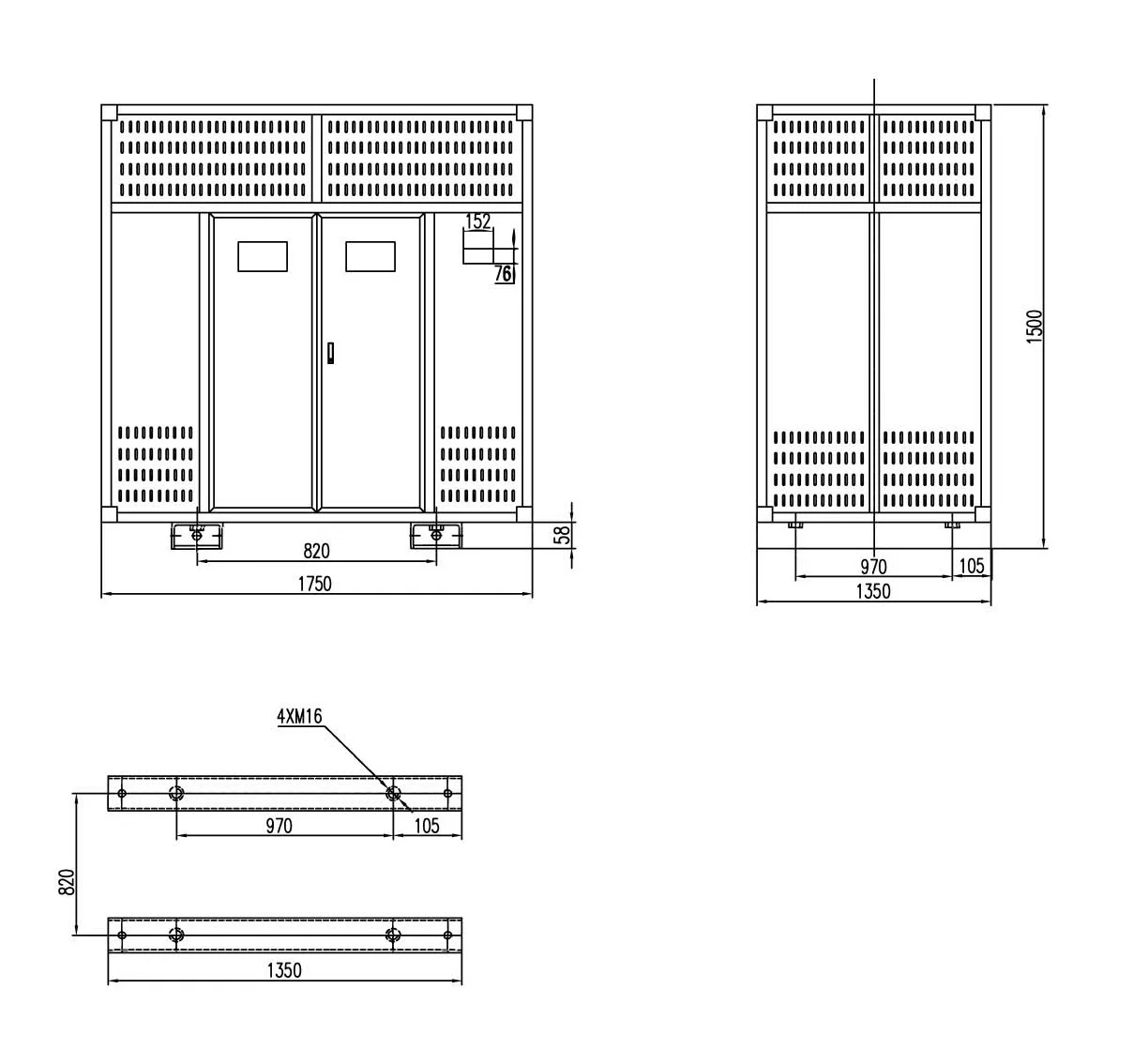

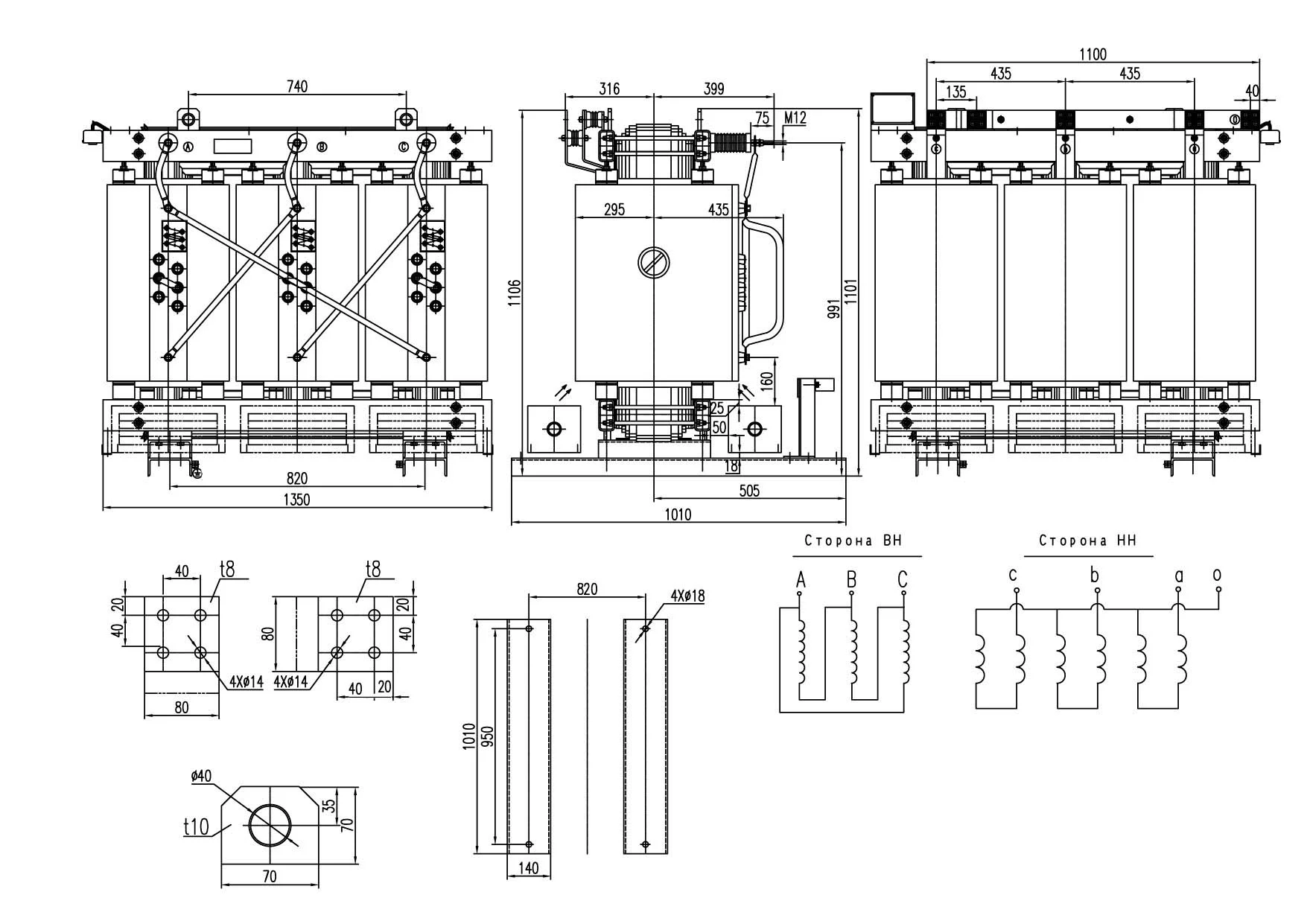

Трансформатор сухого типа с литой изоляцией ТСЗЛ/1000/10/0.4/D/Yн-11/IP31/Al Характеристики трансформатора ТСЗЛ/1000/10/0.4/D/Yн-11/IP31/Al •Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией) •Концепция конструкции: Стержневой; •Номинальная мощность, кВа: 1000; •Номинальное напряжение на стороне ВН, кВ: 10; •Номинальное напряжение на стороне НН, кВ: 0.4; •Материал обмотки: Алюминий; •Напряжение короткого замыкания Uкз (%) ± 10%: 6; •Частота питающей сети, Гц: 50; •Степень защиты кожуха (корпус): IP31; •Класс нагревостойкости изоляции: F (155°C); •Переключение без возбуждения (ПБВ), %: ±2×2,5; •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда); •Уровень шума дB (A): Менее 70; •Охлаждение: Естественное С (AN/AF); •Высота установки над уровнем моря, м: До 1000; •Потери холостого хода (120°C) ± 15%, Вт: 1770; •Потери короткого замыкания (120°C) ± 10%, Вт: 8130; •Габариты трансформатора, мм: 1350*1010*1101; •Колея колес (или опор), мм: 820*950; •Вес трансформатора без кожуха ± 10%, кг: 2090; •Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией; •Тип вывода ВН и НН: Шина, либо Кабель; •Расположение выводов ВН: по согласованию с заказчиком; •Расположение выводов НН: по согласованию с заказчиком; •Материал выводов НН: алюминий, либо медь; •Габариты кожуха: 1700*1350*1500 мм; •Вес трансформатора с кожухом ± 10%, кг: 2270; * - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора. Комплектация трансформатора сухого типа с литой изоляцией ТСЗЛ/1000/10/0.4: •Трансформатор в кожухе; •Транспортные колёса — ролики; •Паспорт на трансформатор (с заключением ОТК); •Сертификат сейсмостойкости (до 9 баллов); •Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»; •Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3 -4 шт) выполняющий роль шкафа теплового контроля; •Вентиляторы; •Комплект эксплуатационной документации на блок температурного контроля; Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора ТСЗЛ 1000 ква с литой изоляцией прилагается. Купить сухой трансформатор 1000 ква с литой изоляцией у производителя Востокэнерготранс. Работая напрямую с производителем вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.
