Сухой трансформатор ТСЛ/3150/6/0.4/D/Yн-11/IP00/Al с литой изоляцией

Описание

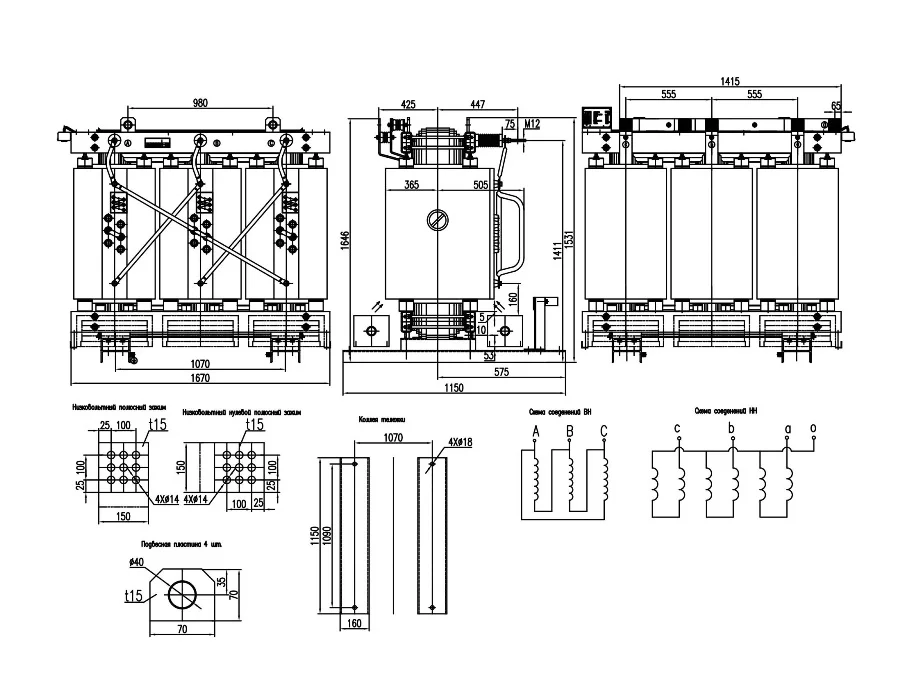

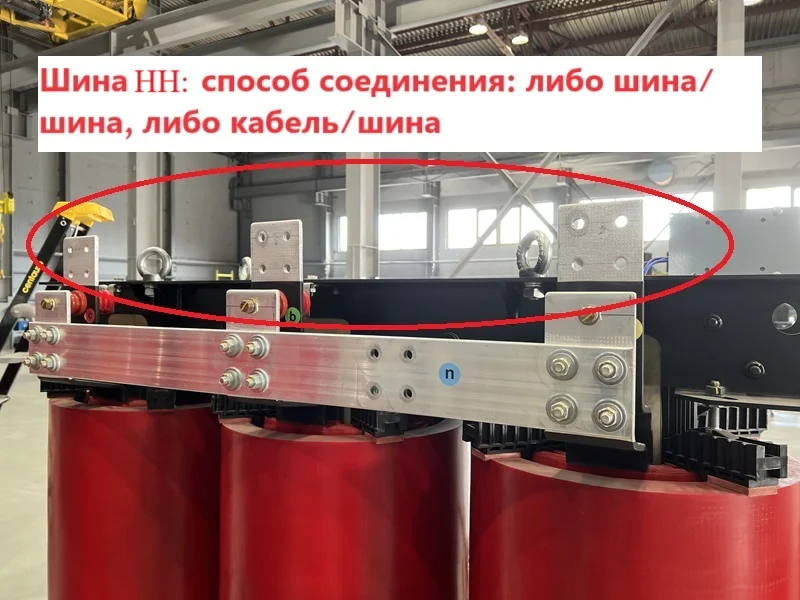

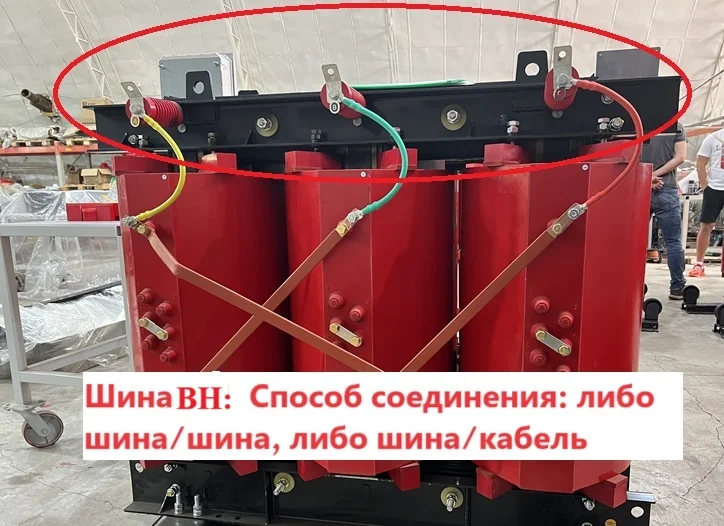

Характеристики трансформатора ТСЛ/3150/6/0.4/D/Yн-11/IP00/Al с литой изоляцией: •Тип: ТСЛ (трехфазный, сухого типа с литой изоляцией); •Концепция конструкции: Стержневой; •Номинальная мощность, кВа: 3150; •Номинальное напряжение на стороне ВН, кВ: 6; •Номинальное напряжение на стороне НН, кВ: 0.4; •Материал обмотки: Алюминий; •Напряжение короткого замыкания Uкз (%) ± 10%: Стандартное; •Частота питающей сети, Гц: 50; •Степень защиты кожуха (корпус): IP00; •Класс нагревостойкости изоляции: F (155°C); •Переключение без возбуждения (ПБВ), %: ±2×2,5; •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда); •Уровень шума дB (A): Стандартный; •Охлаждение: Естественное С (AN/AF); •Высота установки над уровнем моря, м: До 1000; •Ток lхх, % ±30%: 0,4; •Потери холостого хода (120°C) ± 15%, Вт: 4267; •Потери короткого замыкания (120°C) ± 10%, Вт: 26677; •Габариты трансформатора, мм: 1670*1300*1531; •Колея колес (или опор), мм: 1070*1240; •Вес трансформатора без кожуха ± 10%, кг: 4780; •Климатическое исполнение: УЗ / УХЛ3; •Тип вывода ВН; НН: Шина * - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора. Типовая комплектация трансформатора 3150 квА с литой изоляцией: •Трансформатор; •Транспортные колёса — ролики; •Паспорт на трансформатор (с заключением ОТК); •Сертификат сейсмостойкости (до 9 баллов);•Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»;•Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3 -4 шт) выполняющий роль шкафа теплового контроля; •Вентиляторы; •Комплект эксплуатационной документации на блок температурного контроля. Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора ТСЛ 3150 ква с литой изоляцией прилагается.
