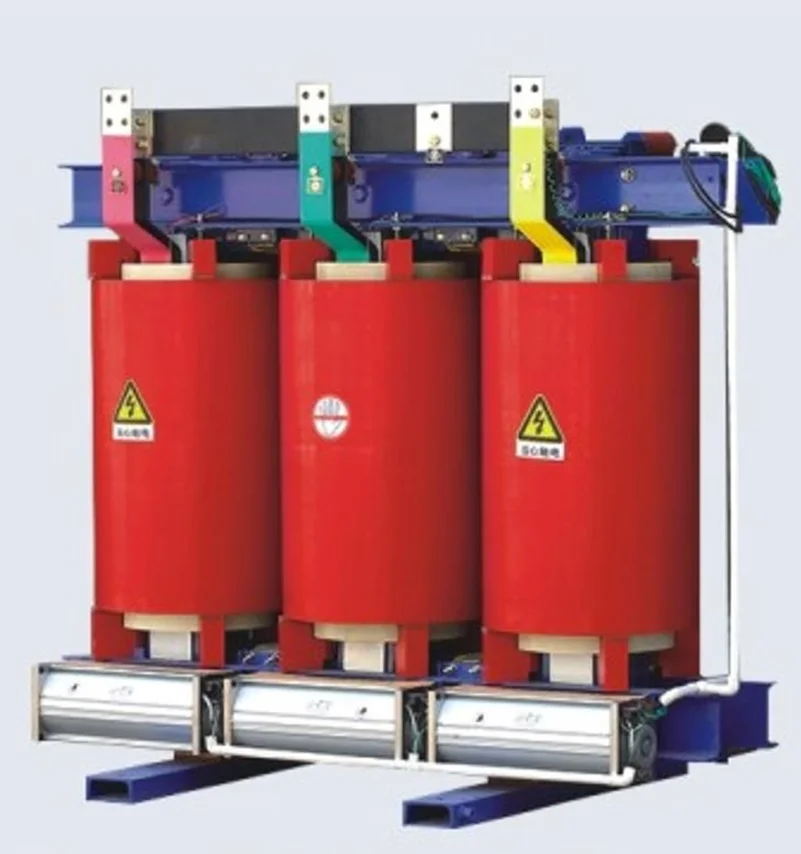

Сухой трансформатор ТСЗЛ/2500/10/0.4/Dy-h11/IP21/AL с литой изоляцией

Описание

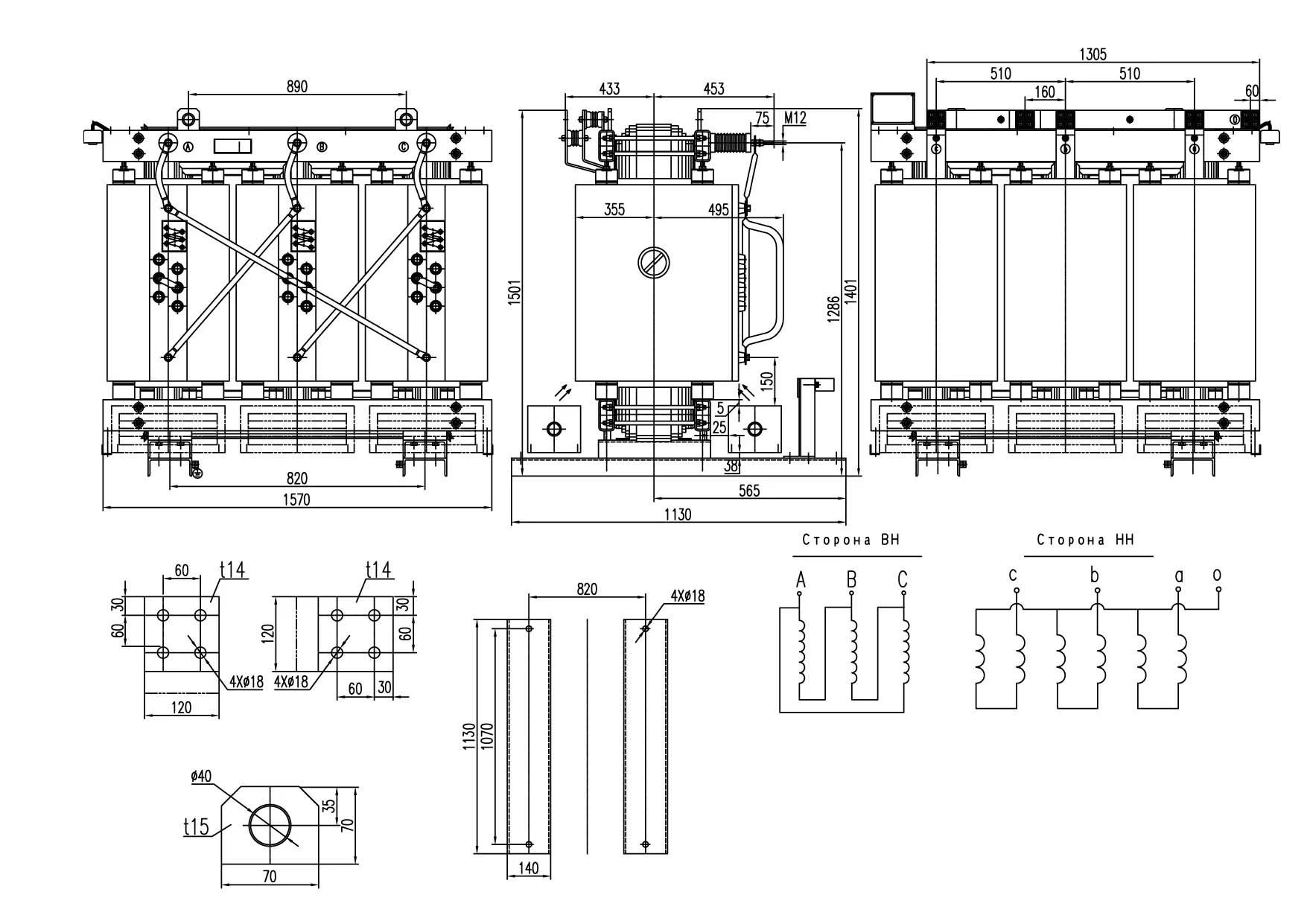

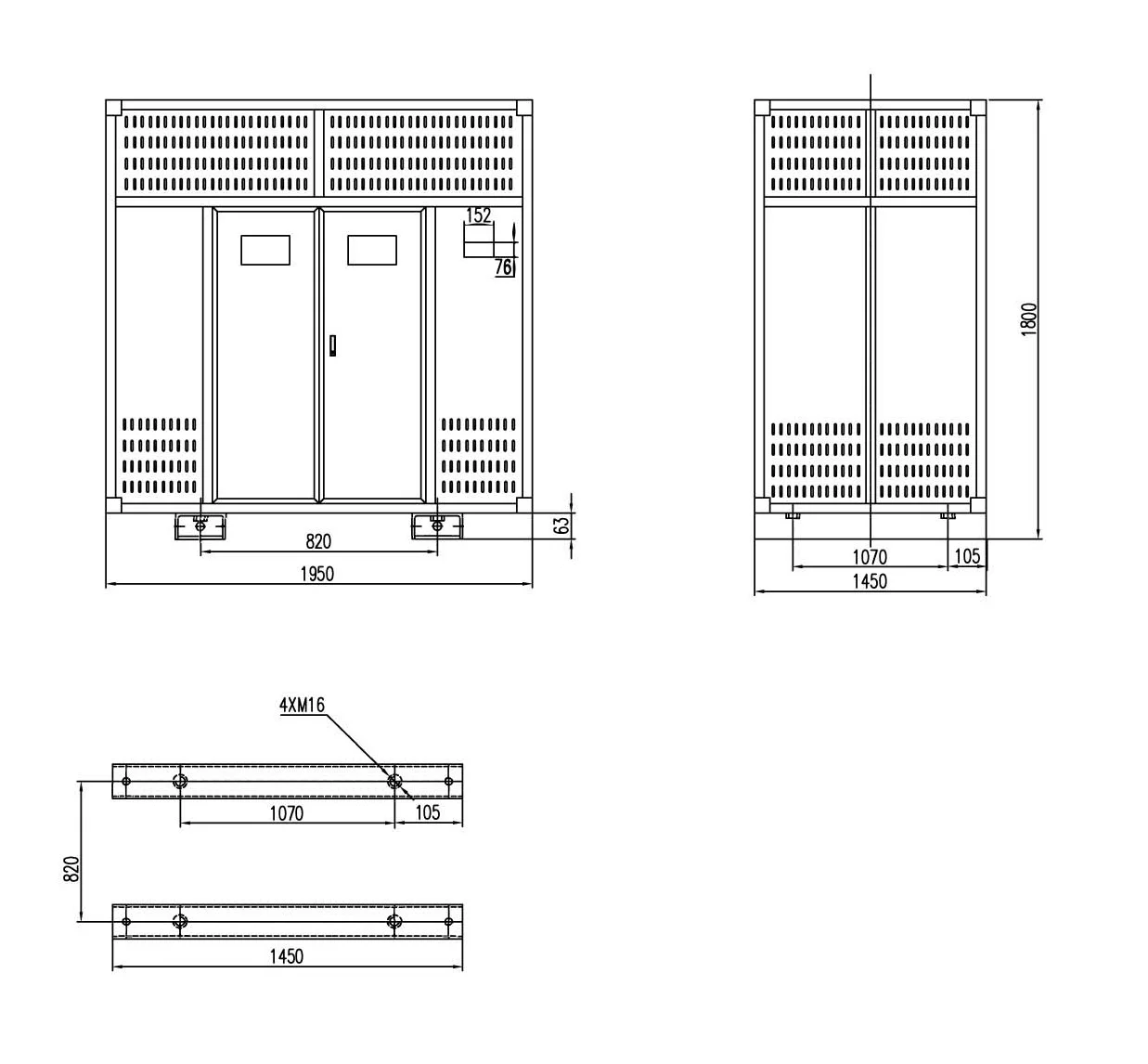

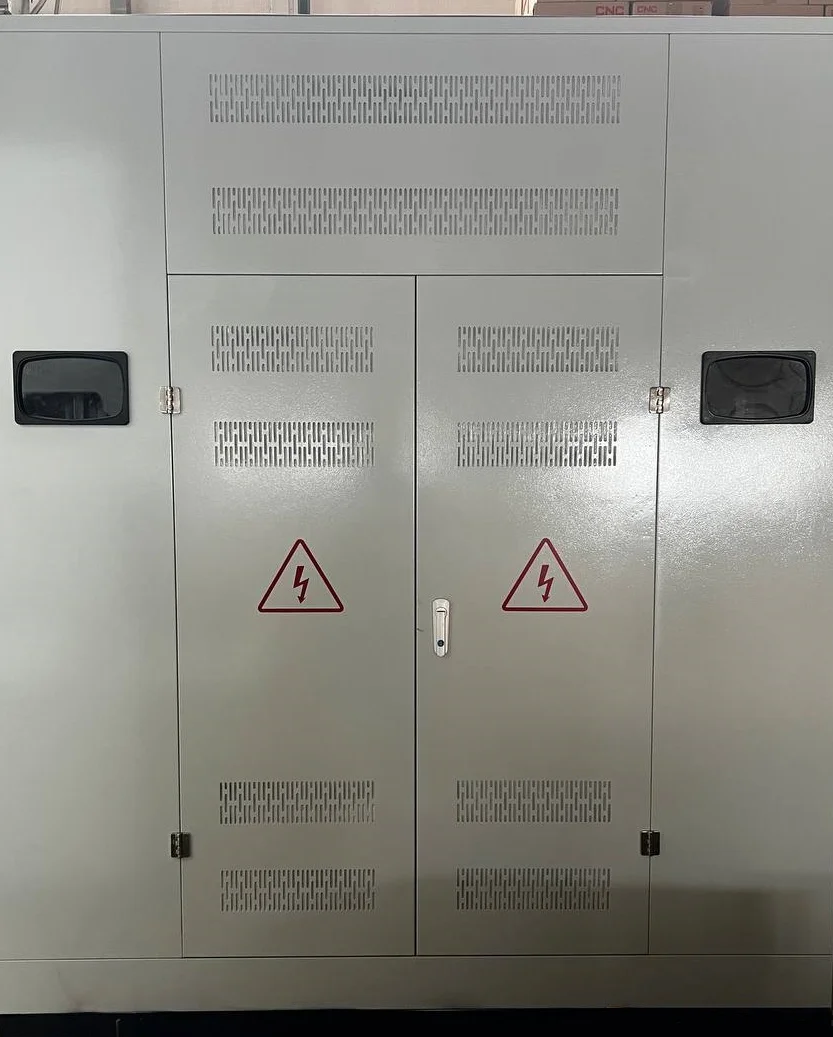

Технические характеристики сухого трансформатора с литой изоляцией ТСЗЛ/2500/10/0.4/D/Yн-11/IP21/Al •Производитель: Востокэнерготранс •Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией). •Концепция конструкции: Стержневой •Номинальная мощность, кВа: 2500 •Номинальное напряжение на стороне ВН, кВ: 10 •Номинальное напряжение на стороне НН, кВ: 0.4 •Материал обмотки: Алюминий •Напряжение короткого замыкания Uкз (%) ± 10%: 6 •Частота питающей сети, Гц: 50 •Степень защиты кожуха (корпус): IP21 •Класс нагревостойкости изоляции: F (155°C) •Переключение без возбуждения (ПБВ), %: ±2×2,5 •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда) •Уровень шума дB (A): Менее 70 Охлаждение: Естественное С (AN/AF) •Высота установки над уровнем моря, м: До 1000 •Потери холостого хода (120°C) ± 15%, Вт: 3600 •Потери короткого замыкания (120°C) ± 10%, Вт: 17170 •Габариты трансформатора, мм: 1570*1130*1401 •Колея колес (или опор), мм: 820*1070 •Вес трансформатора без кожуха ± 10%, кг: 4065 •Климатическое исполнение: УХЛЗ — неотапливаемые помещения с возможной конденсацией •Тип вывода ВН и НН: Шина, либо Кабель •Расположение выводов ВН: по согласованию с заказчиком •Расположение выводов НН: по согласованию с заказчиком •Материал выводов НН: алюминий, либо медь •Габариты кожуха: 1950*1450*1800 мм •Вес трансформатора с кожухом ± 10%, кг: 4315 * - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора. Типовая комплектация сухого трансформатора с литой изоляцией 2500 квА: •Трансформатор •Транспортные колёса — ролики •Паспорт на трансформатор (с заключением ОТК) •Сертификат сейсмостойкости (до 9 баллов) •Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность» •Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3−4 шт) выполняющий роль шкафа теплового контроля •Вентиляторы 6 шт. •Комплект эксплуатационной документации на блок температурного контроля Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора ТСЗЛ 2500 ква с литой изоляцией прилагается. Купить сухой трансформатор 2500 ква с литой изоляцией у производителя Востокэнерготранс. Наличие товара уточняйте у менеджера. Срок изготовления товара «на заказ» от 14 до 60 календарных дней. Оплата 60% предоплата. 40% по готовности партии к отгрузке. Доставка товара до покупателя возможна как силами поставщика (за отдельную плату), так и силами покупателя (самовывоз).
