1-channel relay module, low-level trigger, 5V (бренд MH)

Описание

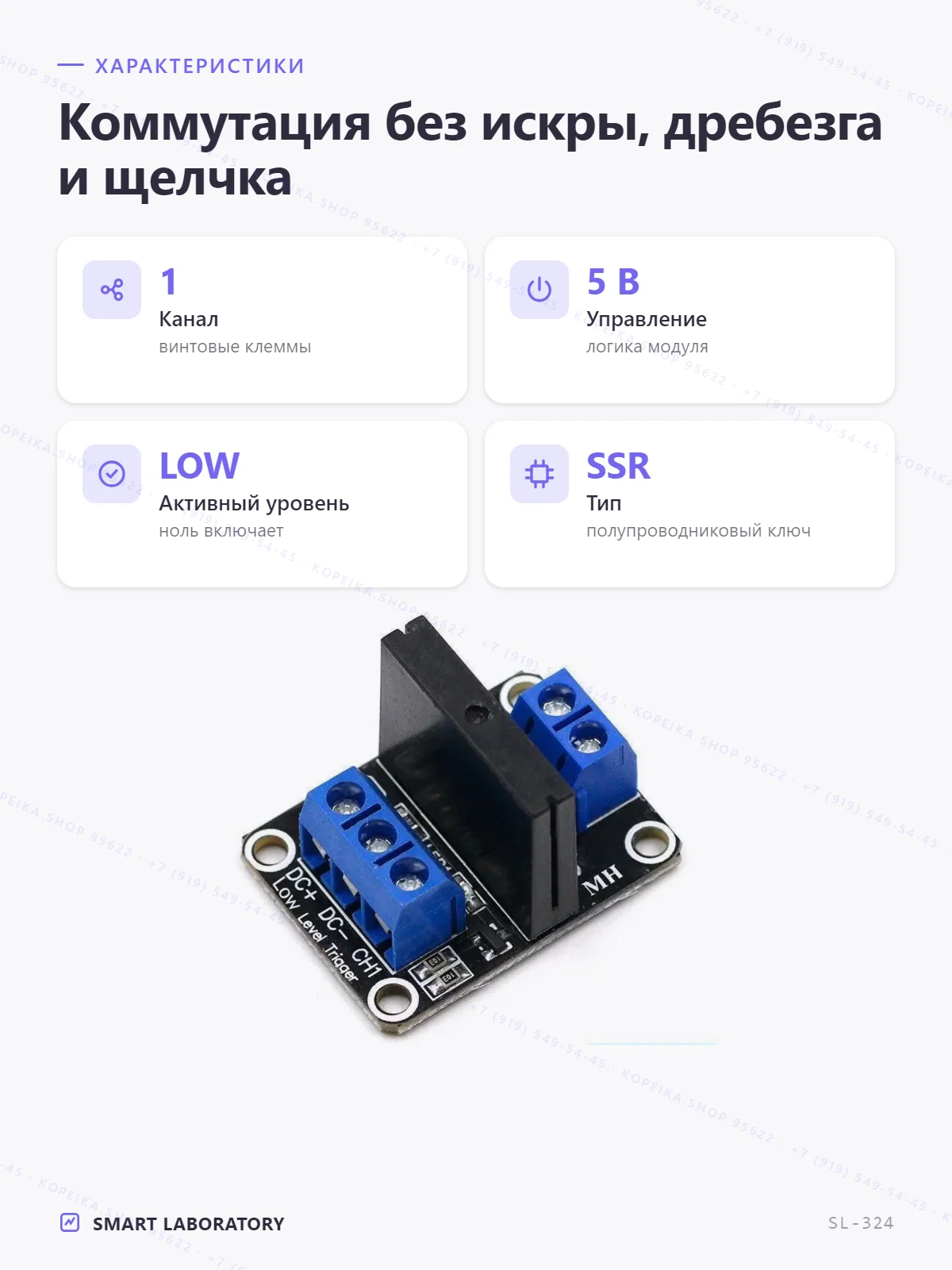

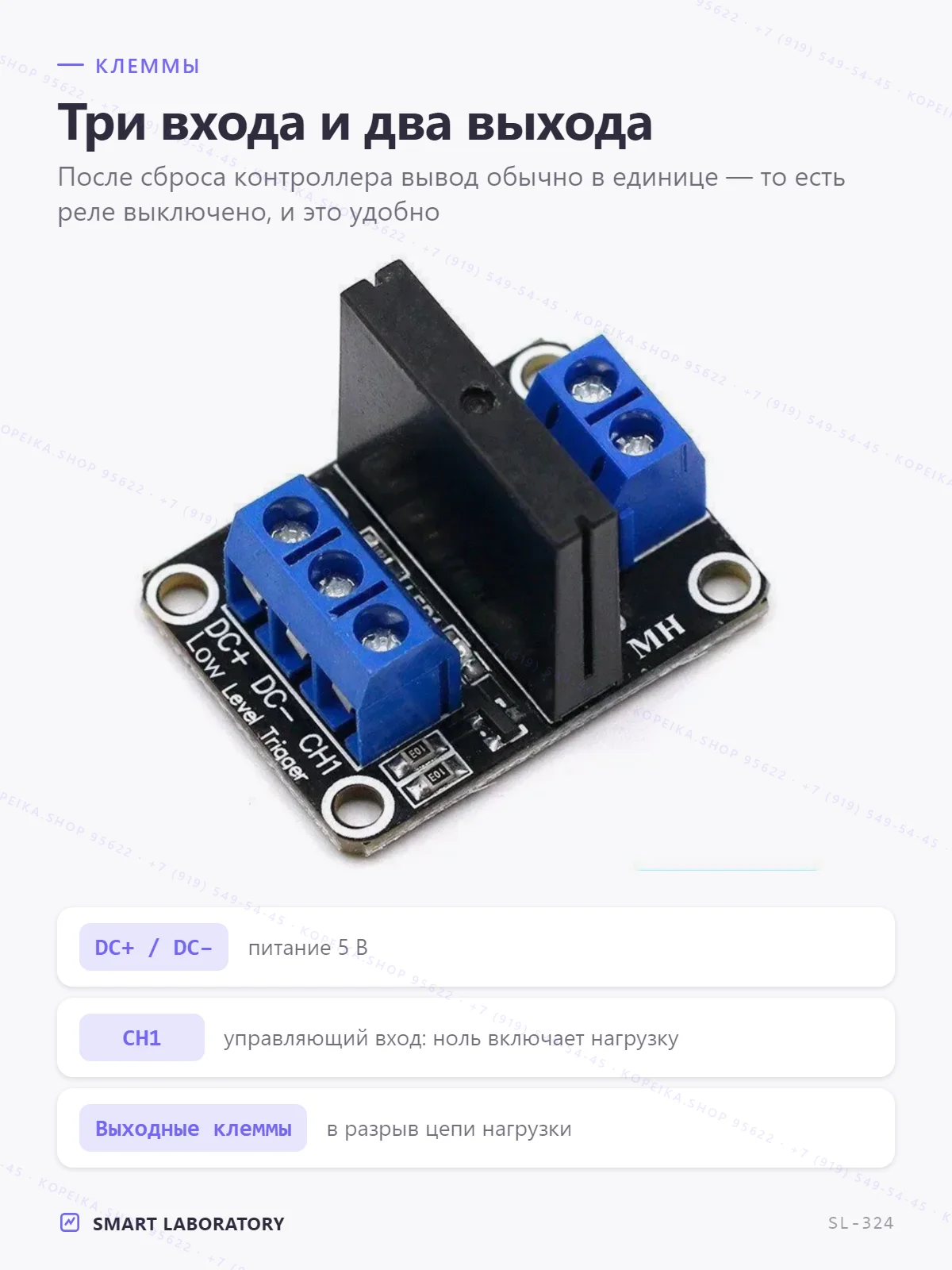

✅ 1-канальный релейный модуль 5 В с управлением активным LOW: коммутация нагрузки сигналом GPIO. Винтовые клеммы. 📋 Характеристики: • тип: 1-канальный релейный модуль, активный LOW (low-level trigger) • каналы: 1 • control voltage: 5 V • триггер: LOW (IN=0 → реле включено) • input terminals: DC+ / DC− / CH1 (винтовые клеммы) • output terminals: 2 винтовые клеммы (нагрузка) • relay type: ⚠ сверить: на фото чёрный блок — похож на твердотельное реле (SSR, напр. G3MB/Omron) либо механическое реле в чёрном корпусе 🔌 Распиновка / выводы: • DC+: питание +5 В • DC-: земля • CH1: управляющий вход (LOW = вкл) • выход (2 клеммы): коммутируемая нагрузка 💡 Активный LOW: GPIO=0 включает реле, GPIO=1 выключает (учесть инверсию в коде; при сбросе/старте МК вход обычно HIGH → реле выключено). ⚠ Если внутри SSR (твердотельное) — коммутирует ТОЛЬКО переменный ток (AC), для DC не годится; механическое реле — и AC, и DC. Тип уточнить по плате. 👍 Где пригодится: • коммутация одной нагрузки сигналом LOW 🔗 Смотрите также в профиле: • Nano 3.0 • ESP32-C3 / CH340C • 1-channel relay 5V · реле SRD-05VDC-SL-C (SONGLE) • 2-channel relay 5V • 4-channel relay 5V • 1-channel relay 12V (красная плата) 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #реле #channel #relay #module #arduino #электронныекомпоненты #smartlaboratory #радиодетали
