HMC5883L (или QMC5883L — сверить!) / плата GY-273 / HW-127

Описание

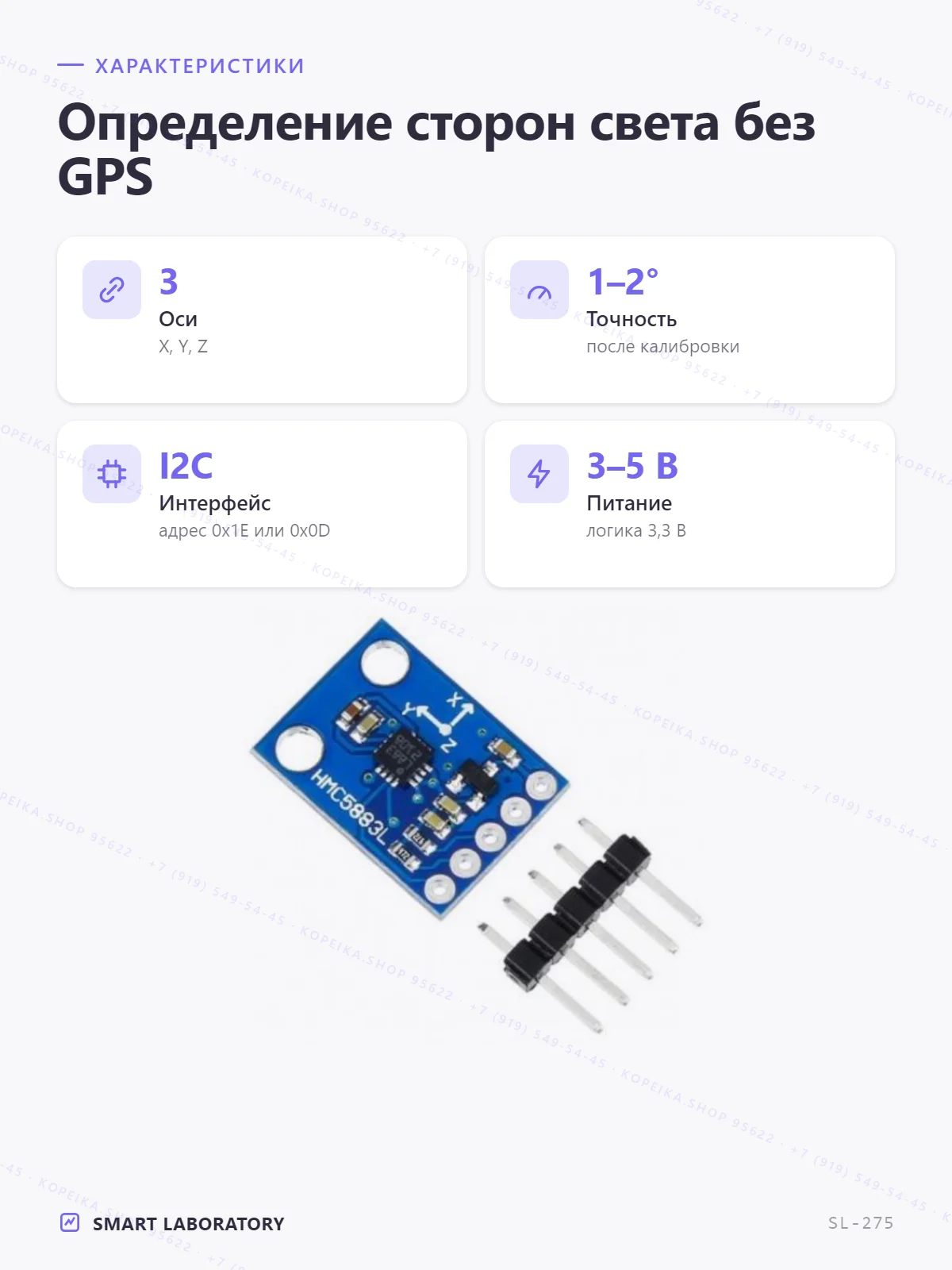

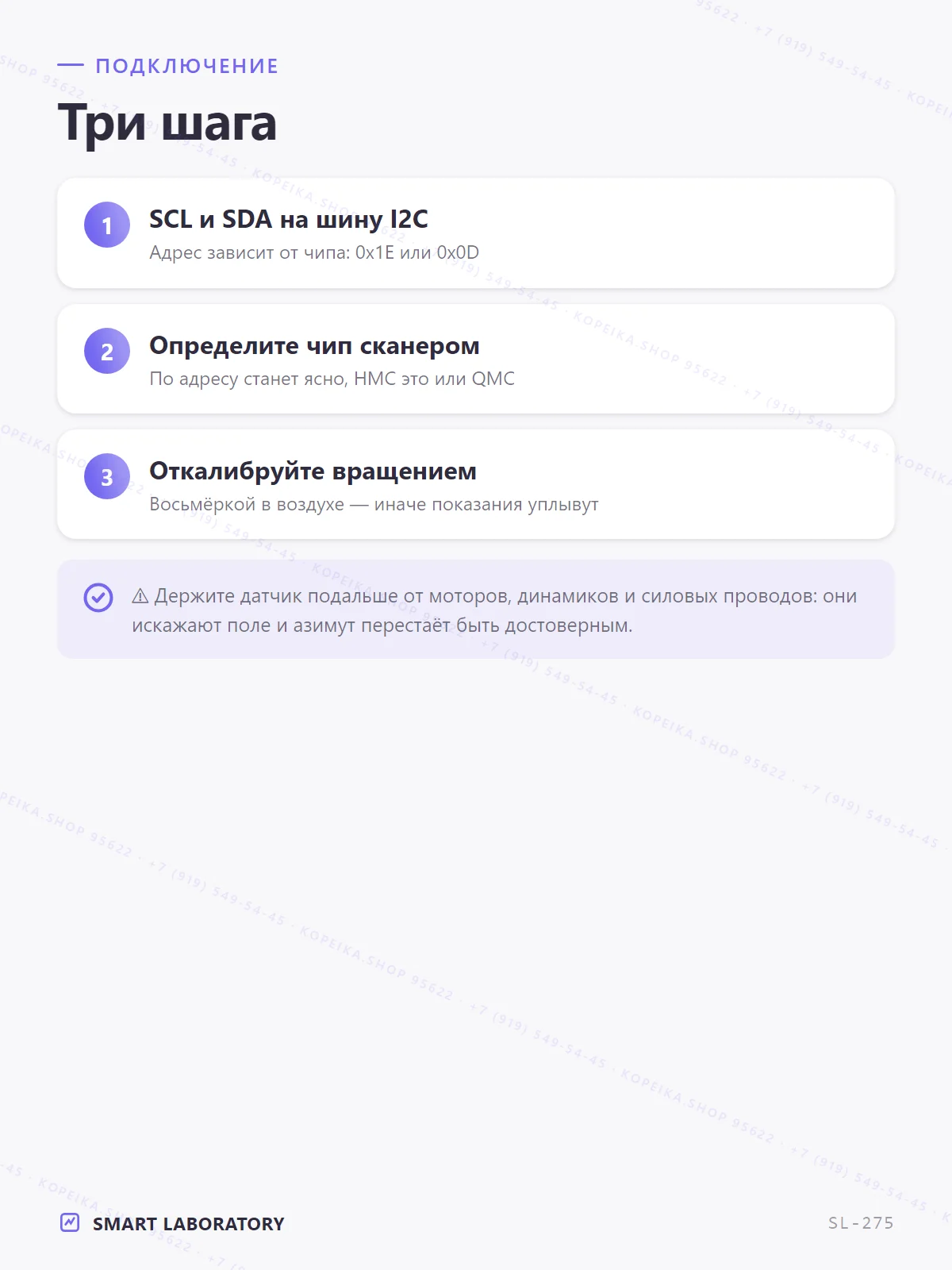

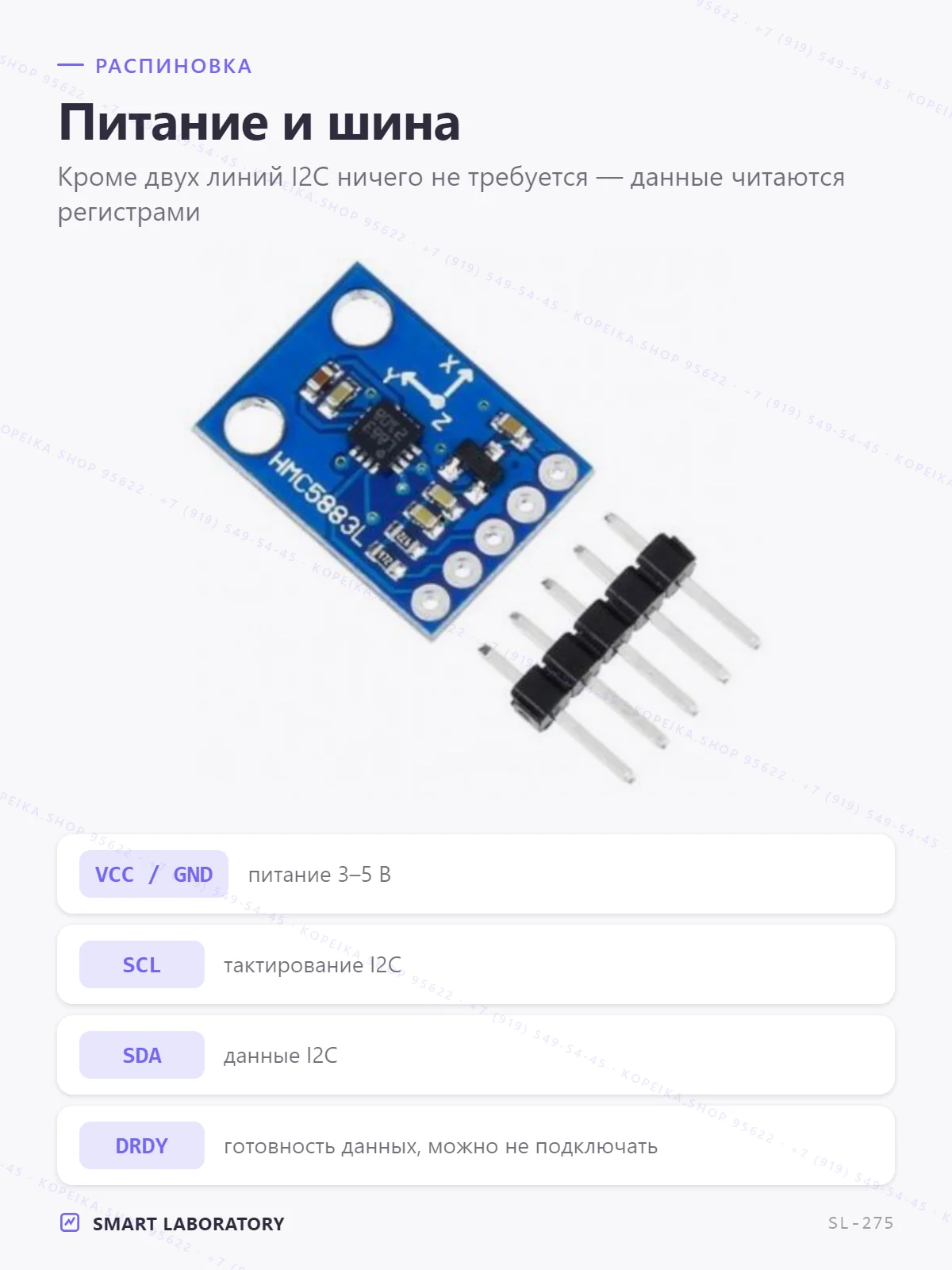

✅ Трёхосевой цифровой компас GY-273 (HMC5883L/QMC5883L, I2C): измерение магнитного поля, вычисление курса. Для дронов, роботов, навигации. Внимание: уточнить чип (HMC/QMC). 📋 Характеристики: • форм-фактор: модуль (плата GY-273) • measured: магнитное поле по 3 осям (X/Y/Z) → курс (азимут) • ic: HMC5883L по названию; ⚠ на практике часто QMC5883L (другой адрес/регистры) • интерфейс: ['I2C'] • питание: 3.3–5 V • i2c address: HMC5883L: 0x1E; QMC5883L: 0x0D — определять сканером • дальность: ±1.3…±8 Гаусс (настраивается) • применение: цифровой компас, курс для дрона/робота, обнаружение магнита 🔌 Распиновка / выводы: • VCC: питание 3.3–5 В • GND: земля • SCL: тактирование I2C • SDA: данные I2C • DRDY: data ready (необязательно) 📚 Библиотеки Arduino: QMC5883LCompass / HMC5883L (по факту чипа) 💡 ⚠ ОБЯЗАТЕЛЬНО определить чип: HMC5883L (адрес 0x1E) или QMC5883L (0x0D) — библиотеки/регистры РАЗНЫЕ. Калибровка от железных помех (hard/soft-iron) и наклона (для tilt-compensated курса нужен ещё акселерометр). Держать вдали от моторов/металла/магнитов. 🔗 Смотрите также в профиле: • MPU-6050 (GY-521): 3-осевой акселерометр + 3-осевой гироскоп • MPU-6500 (плата в форм-факторе GY-9250) 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #hmc5883l #qmc5883l #gy273 #hw127 #arduino #электронныекомпоненты #smartlaboratory #радиодетали
