INA226 (I2C монитор тока/напряжения/мощности, 16-бит) + шунт R100 (0.1 Ω)

Описание

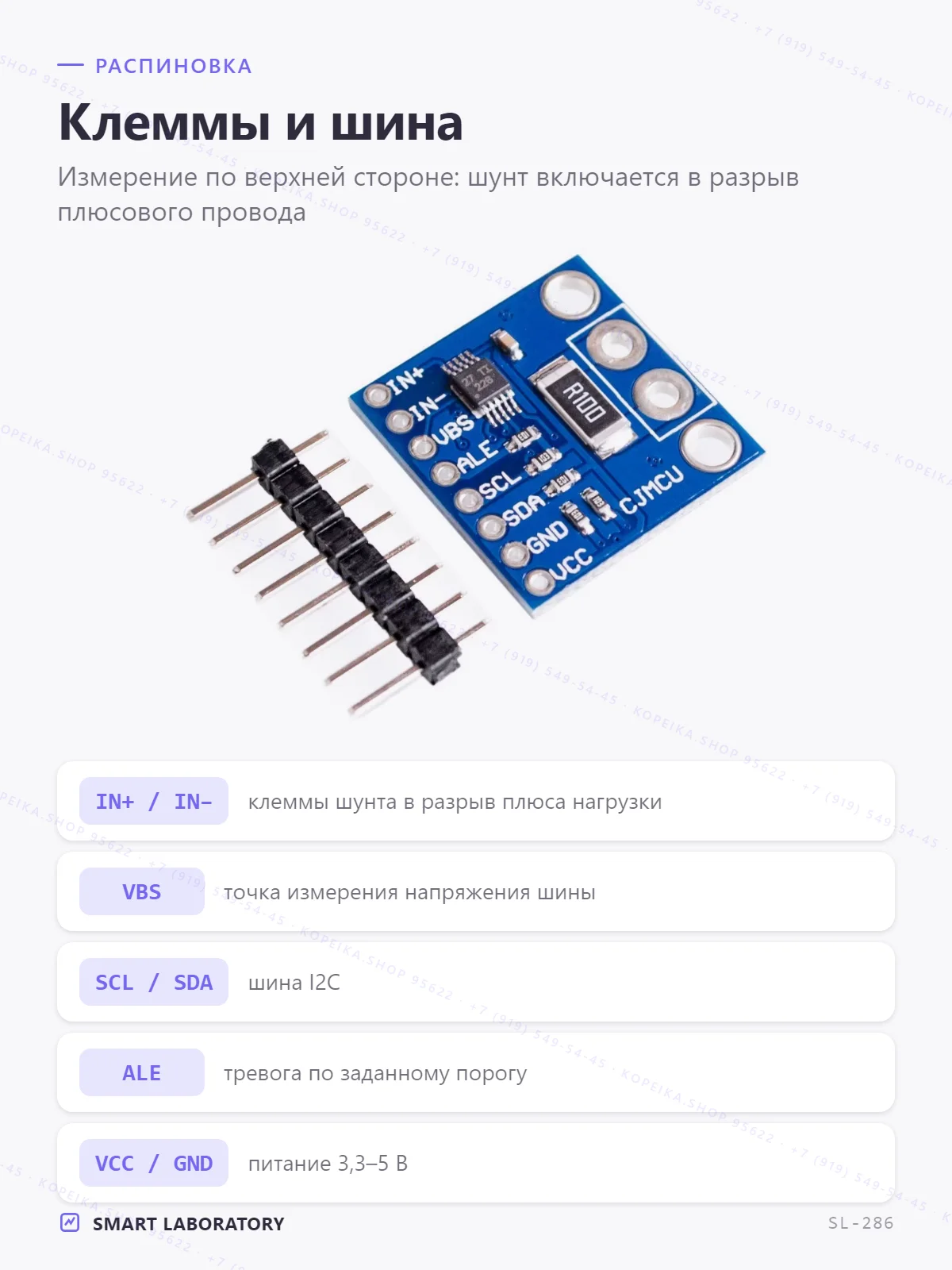

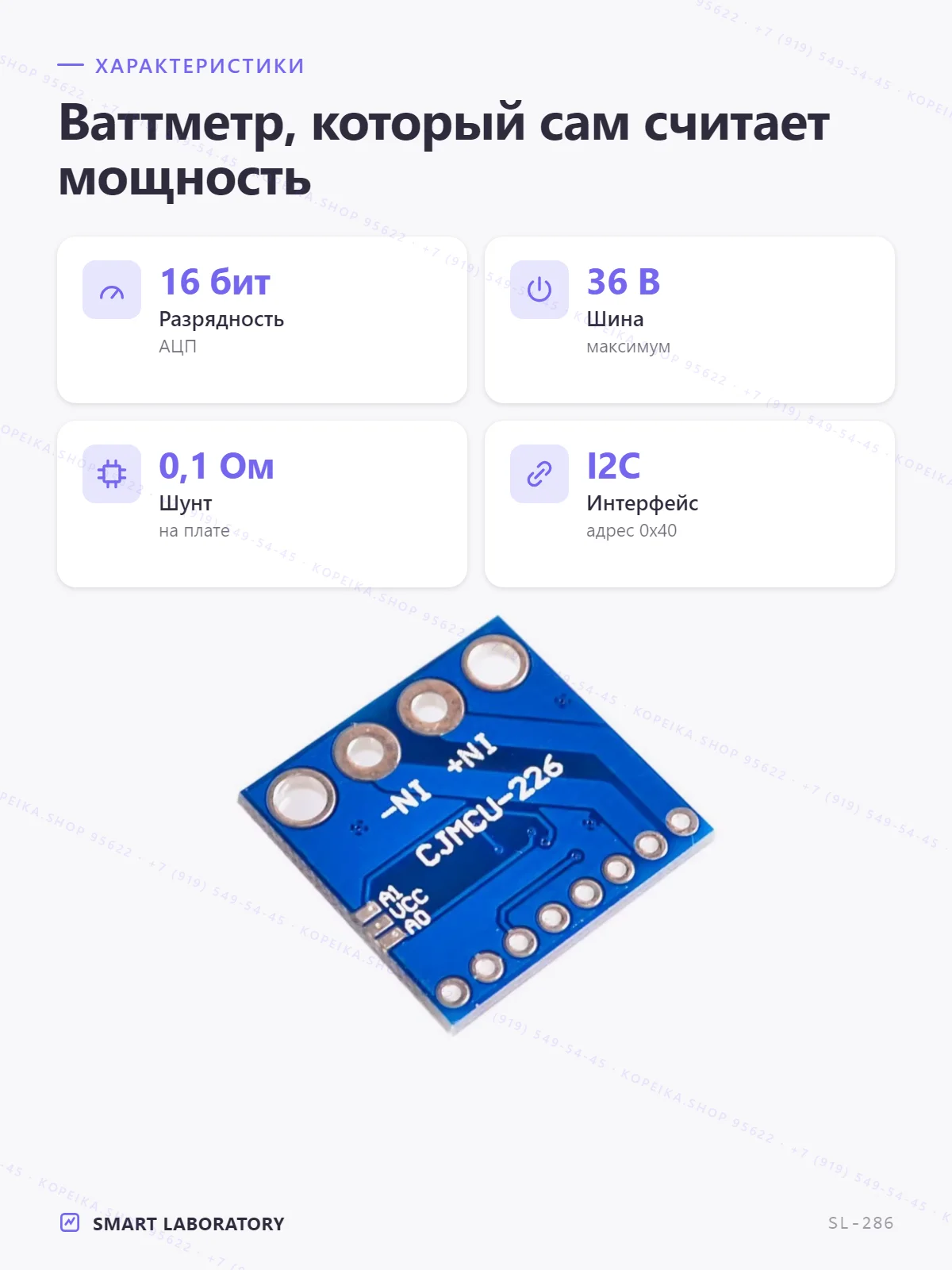

✅ Точный датчик тока/мощности INA226 (I2C, 16-бит, двунаправленный, до 36 В) с alert-выводом: энергоучёт, защита по току, мониторинг АКБ. Для Arduino/ESP32. 📋 Характеристики: • форм-фактор: модуль (плата с клеммами IN+/IN−) • measured: ток (двунаправленный), напряжение шины, мощность (DC, high-side) • ic: INA226 • интерфейс: ['I2C'] • i2c address: 0x40 (по умолч.; перемычки A0/A1) • bus voltage max: 36 V • shunt: 0.1 Ω (R100) — диапазон по умолч.; настраивается калибровкой • разрешение: 16-бит АЦП (точнее INA219) • alert: вывод ALE (программируемые пороги: ток/мощность/напряжение) • питание: 3.3–5 V 🔌 Распиновка / выводы: • VCC / GND: питание / земля • SCL / SDA: шина I2C • ALE: alert (программируемый порог) • VBS: измерение напряжения шины • IN+ / IN−: шунт в разрыв линии (high-side) 📚 Библиотеки Arduino: INA226 (Rob Tillaart) / INA226_WE 💡 Точнее INA219 (16-бит, лучше усреднение), до 36 В шины, двунаправленный (заряд/разряд), есть аппаратный ALERT по порогу. Адрес 0x40. Для DC-мониторинга/энергоучёта/защиты. Не для сети 220 В. 🔗 Смотрите также в профиле: • INA219 (I2C монитор тока/напряжения/мощности) + шунт R100… • ACS712ELCTR-30A (Холл • ACS712ELCTR-20A (Холл • ACS712ELCTR-05B (Холл 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #датчик #ina226 #i2c #arduino #электронныекомпоненты #smartlaboratory #радиодетали
