KY-040, инкрементальный энкодер EC11-типа + кнопка (SW), CLK/DT/SW/+/GND

Описание

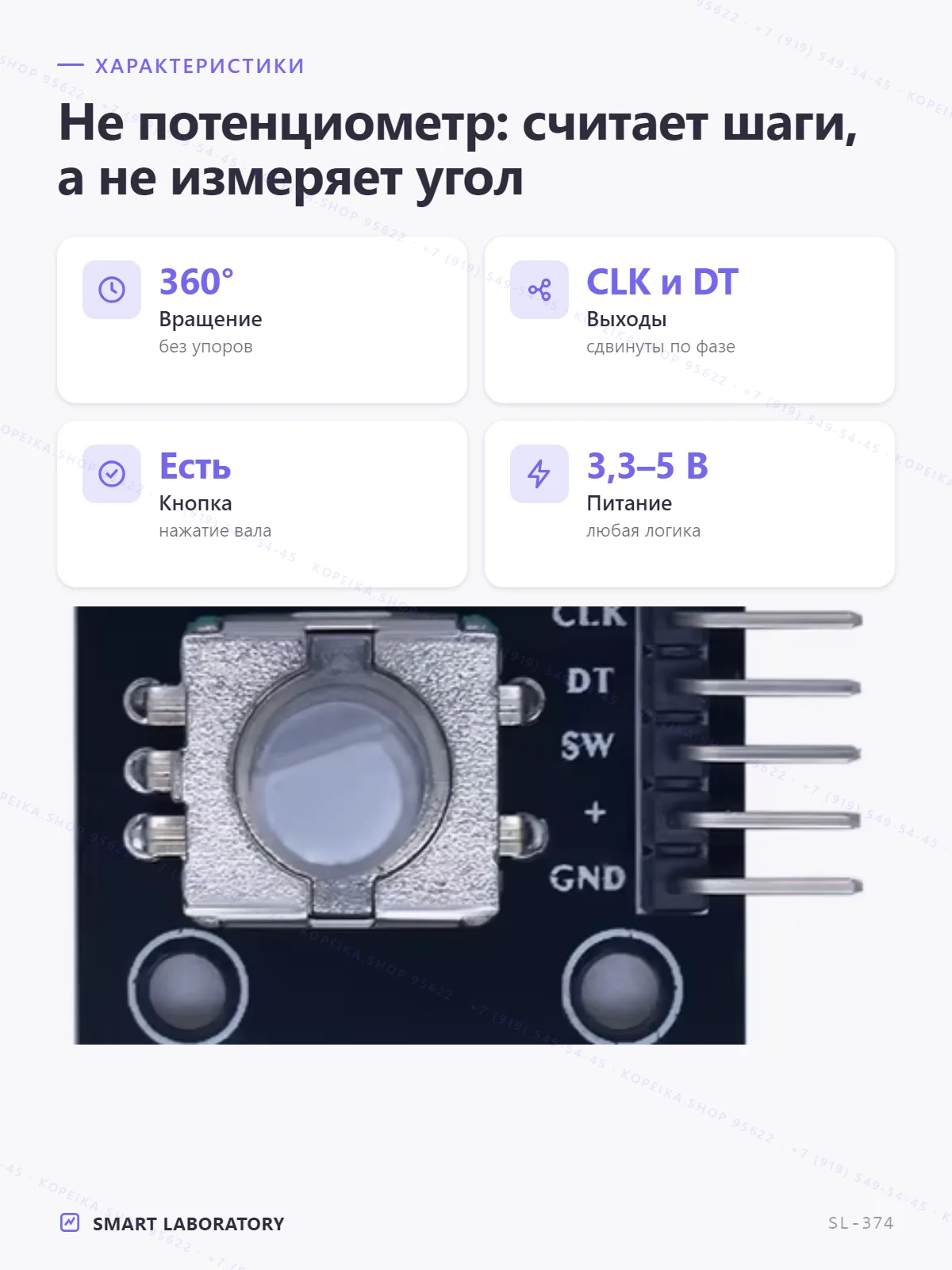

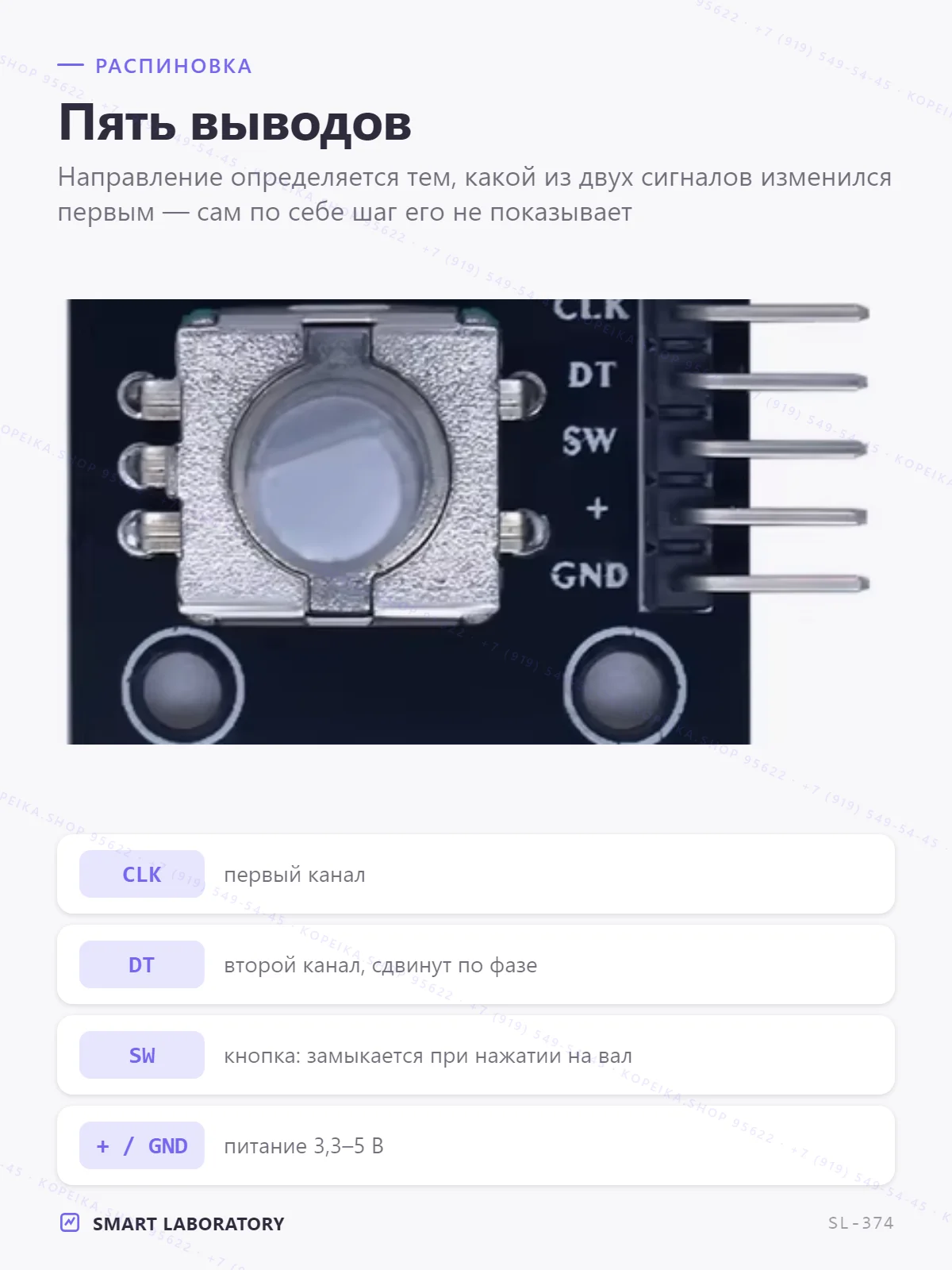

✅ Поворотный энкодер KY-040 (360°, с кнопкой): навигация по меню и регулировка с шагами, бесконечное вращение. CLK/DT/SW, 3.3–5 В. 📋 Характеристики: • тип: инкрементальный поворотный энкодер с кнопкой (без упоров, 360°) • outputs: CLK (A) и DT (B) — квадратурные импульсы; SW — нажатие вала • steps: 20 детентов/оборот (типично) • питание: 3.3–5 В • выводы: CLK / DT / SW / + / GND (5 pin) • rotation: бесконечное (относительное — считаем шаги/направление) 🔌 Распиновка / выводы: • CLK: выход A (квадратура) • DT: выход B (квадратура) • SW: кнопка (нажатие вала, к GND) • +: питание 3.3–5 В • GND: земля 📚 Библиотеки Arduino: Encoder (PJRC), RotaryEncoder (mathertel) 💡 Считает ОТНОСИТЕЛЬНОЕ вращение: по фазам CLK/DT определяется направление и шаги (не абсолютный угол). SW — встроенная кнопка. Лучше читать CLK/DT по прерываниям или готовой библиотекой (дребезг!). Подтяжки часто на плате. В отличие от потенциометра (id 373) — крутится бесконечно. 👍 Где пригодится: • меню/навигация на дисплее • регулировка с шагами • ввод значений 🔗 Смотрите также в профиле: • Nano 3.0 • ESP32-C3 / CH340C • инкрементальный энкодер (EC11-тип) с кнопкой • щелевой диск-обтюратор (chopper wheel) для оптопрерывателя • Rotation Sensor / Analog knob module 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #ky040 #arduino #электронныекомпоненты #smartlaboratory #радиодетали
