CJMCU-2317 (MCP23S17 — SPI / MCP23017 — I2C) — TODO: уточнить чип

Описание

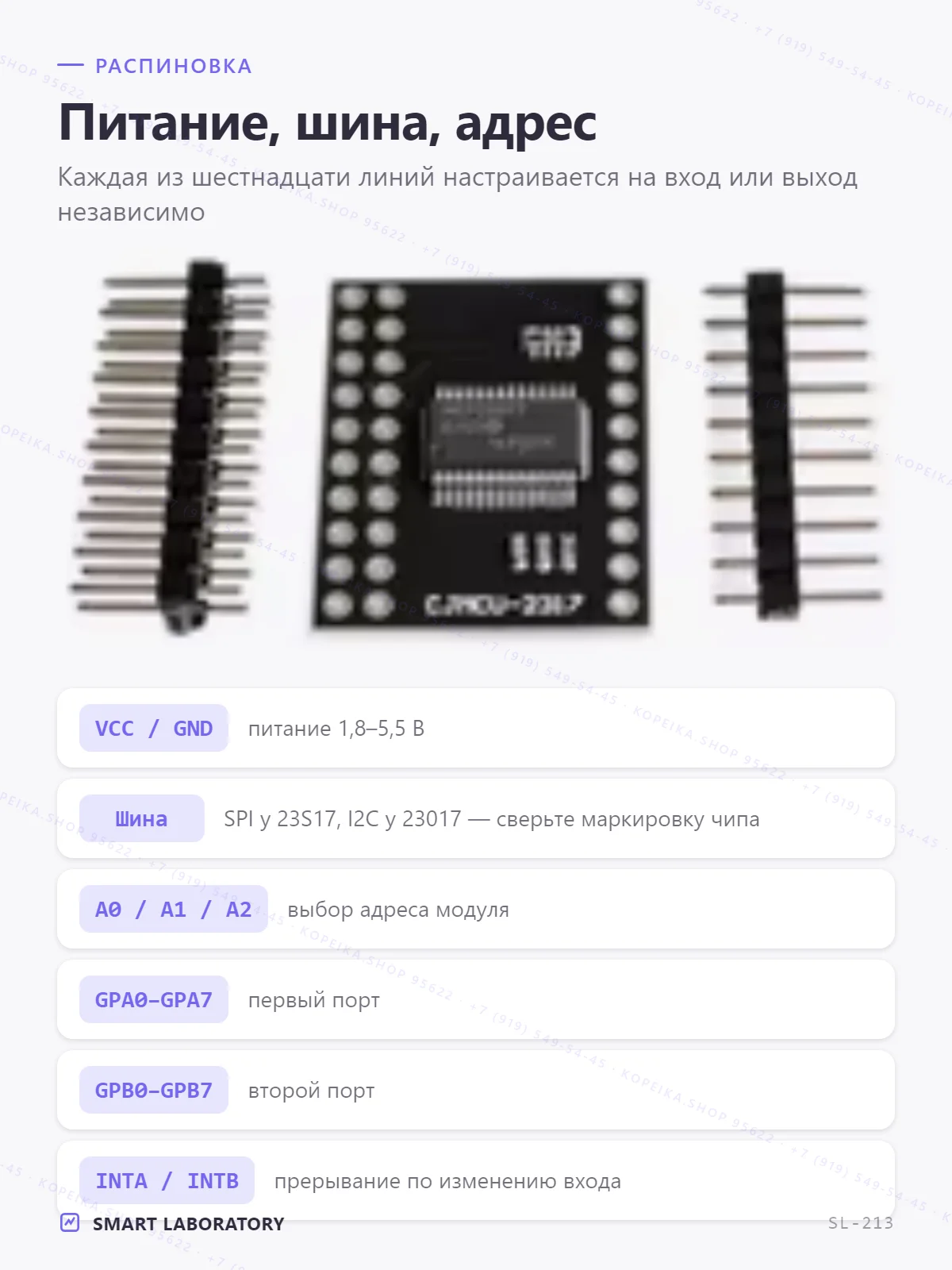

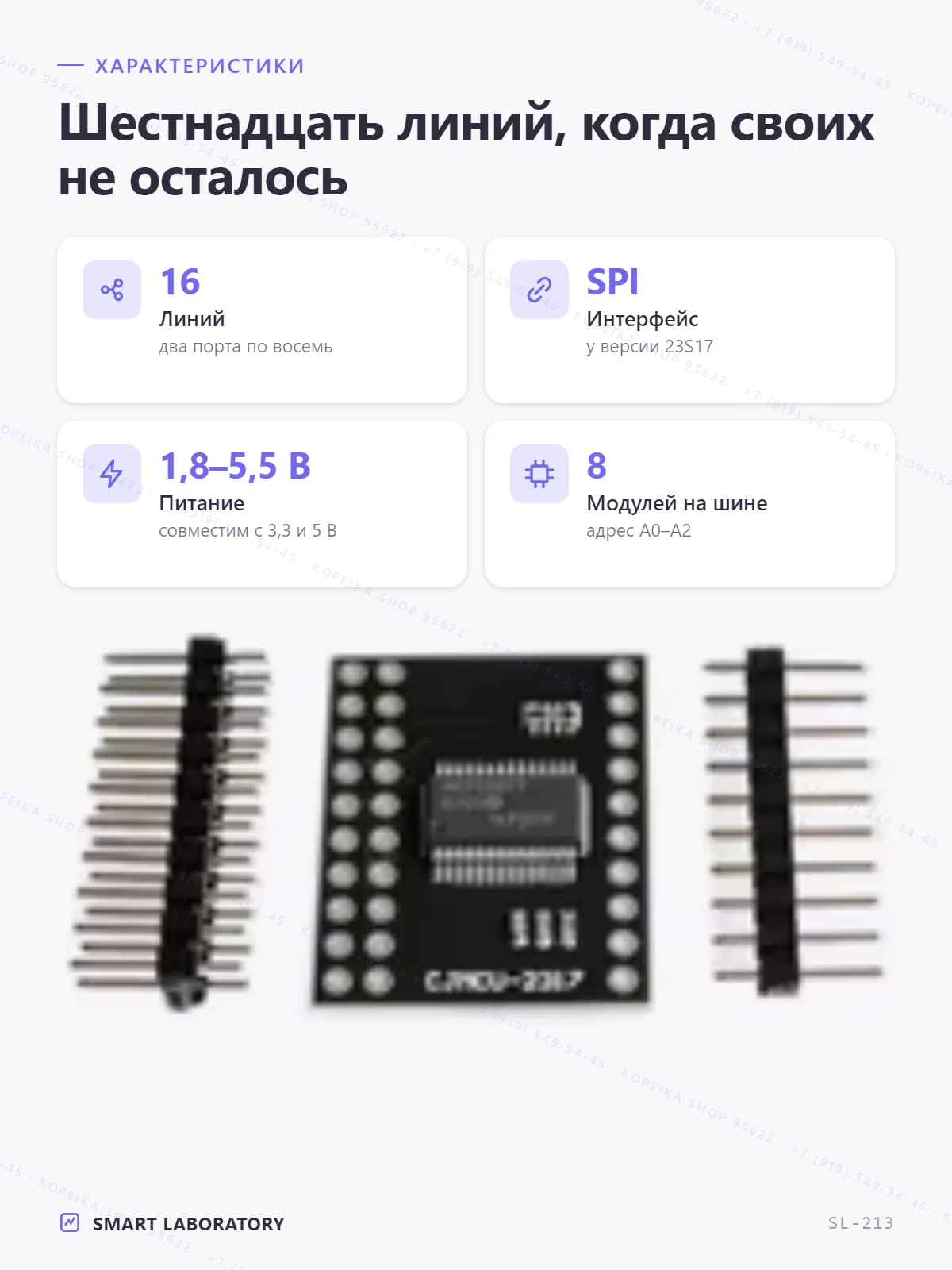

✅ Расширитель портов на 16 линий (MCP23017/23S17) с прерываниями, до 8 устройств на шине. Добавляет GPIO для Arduino/ESP32 при нехватке пинов. 📋 Характеристики: • function: расширитель портов ввода-вывода, 16 линий (2 порта по 8) • chip note: название гласит 'MCP23S17 I2C', но MCP23S17 — это SPI, а I2C — это MCP23017; сверить маркировку чипа • GPIO: 16 • интерфейс: ['SPI (если 23S17) или I2C (если 23017)'] • address: до 8 устройств на шине (выводы A0–A2) • interrupts: выходы прерываний INTA/INTB • питание: 1.8–5.5 V 🔌 Распиновка / выводы: • VCC: питание 1.8–5.5 В • GND: земля • SCK/SCL: тактирование (SPI/I2C) • SI/SDA: данные • SO: выход данных (только SPI) • CS: выбор кристалла (только SPI) • A0..A2: адрес устройства • INTA/INTB: прерывания по портам A/B 📚 Библиотеки Arduino: Adafruit_MCP23X17 (поддерживает и SPI 23S17, и I2C 23017) 💡 Сначала определить чип (23S17=SPI / 23017=I2C). Даёт +16 GPIO с прерываниями. До 8 модулей по адресам A0–A2. 👍 Где пригодится: • много кнопок/светодиодов/реле при нехватке пинов 🔗 Смотрите также в профиле: • ESP32-C3 / CH340C • PCF8575 (16-бит I2C расширитель портов) • PCF8574T • PCF8574(T) I2C 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #микроплата #cjmcu2317 #mcp23s17 #spi #mcp23017 #i2c #todo #arduino #электронныекомпоненты #smartlaboratory #радиодетали
