TA6586 (RZ/Wuxi Ruizhi, bi-directional DC motor driver, DIP-8)

Описание

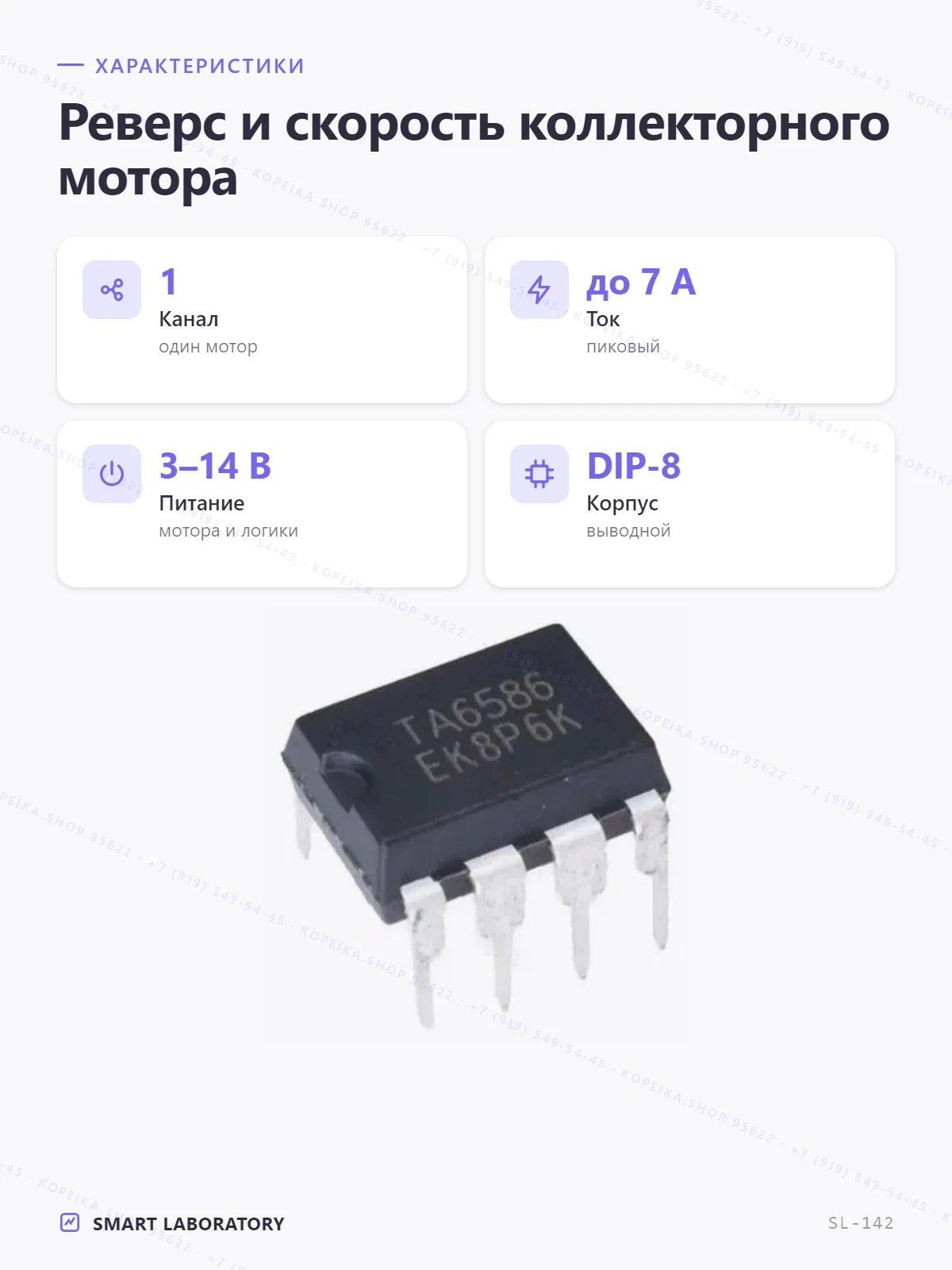

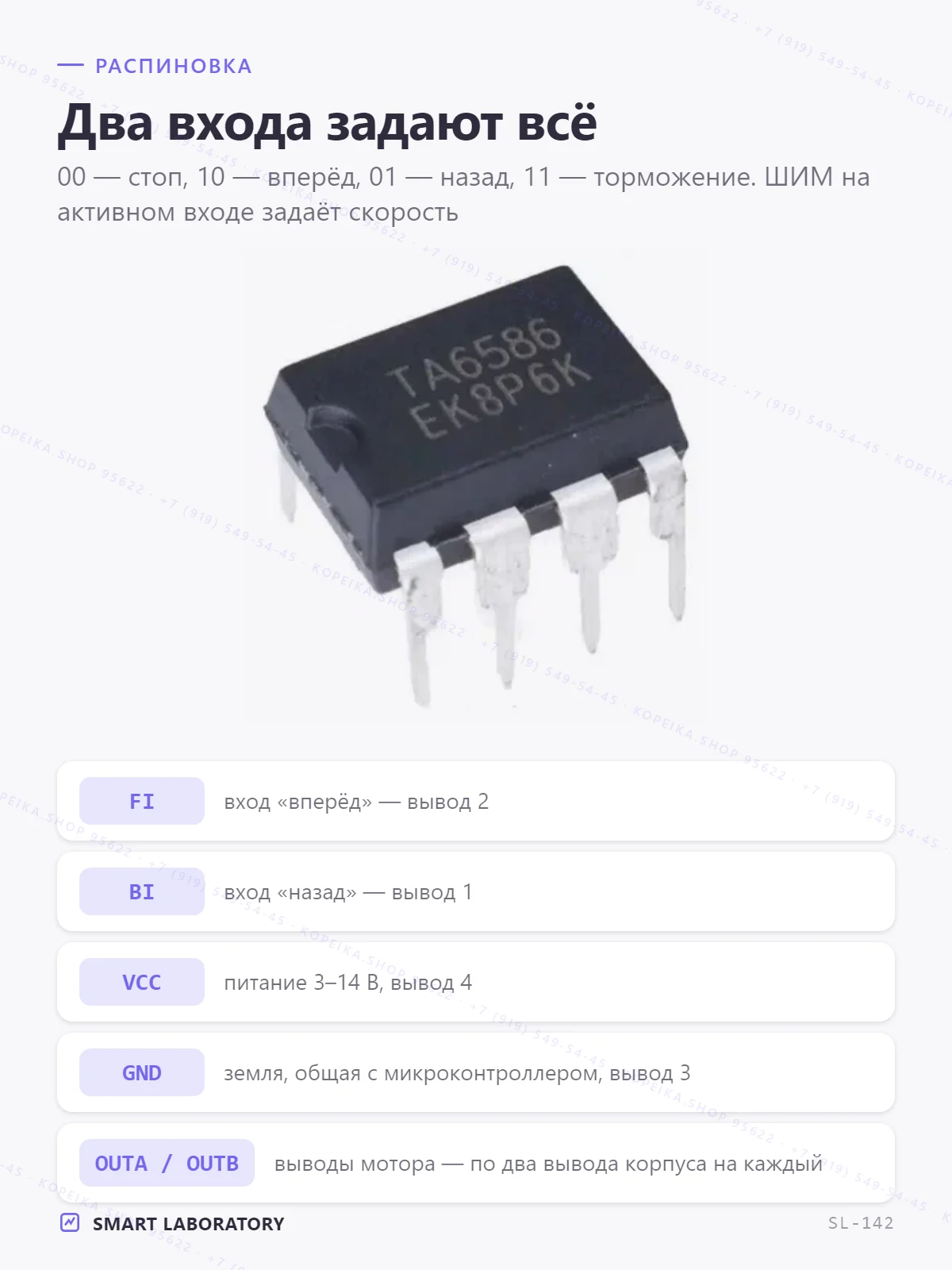

✅ Драйвер DC-мотора TA6586 (DIP-8): двунаправленный H-мост, 3–14 В, до 7 А (пик), ШИМ-управление скоростью, защиты (тепловая/ток/КЗ). Для роботов, вентиляторов, насосов на Arduino. 📋 Характеристики: • тип: двунаправленный драйвер коллекторного DC-мотора (полный H-мост, 1 канал) • питание: 3.0–14 V • out current: до 7 А (пиково; длительно меньше — нужен теплоотвод) • inputs: 2 логических (FI вперёд / BI назад); ШИМ задаёт скорость • modes: стоп(00) / вперёд(10) / назад(01) / торможение(11) • protections: тепловая, ограничение тока, КЗ; ток покоя ≤2 мкА • корпус: DIP-8 🔌 Распиновка / выводы: • 1 (BI): вход «назад» (от GPIO/ШИМ МК) • 2 (FI): вход «вперёд» (от GPIO/ШИМ МК) • 3 (GND): земля (логика + силовая) • 4 (VCC): питание 3–14 В (мотор + логика) • 5,6 (OUTA): вывод A мотора • 7,8 (OUTB): вывод B мотора 💡 Два входа FI/BI на GPIO; для скорости — ШИМ (analogWrite) на активный вход. 00=стоп, 10=вперёд, 01=назад, 11=тормоз. Общая земля с МК. Питание мотора на VCC. 👍 Где пригодится: • робот-платформа (колёса) • вентилятор/насос с реверсом • приводы микрозелень-фермы 🔗 Смотрите также в профиле: • Nano 3.0 • ULN2803A (8× Darlington 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #драйвер #микросхема #ta6586 #rz #wuxi #ruizhi #arduino #электронныекомпоненты #smartlaboratory #радиодетали
