ULN2003A, 7× Darlington array, корпус SOIC-16 (по фото)

Описание

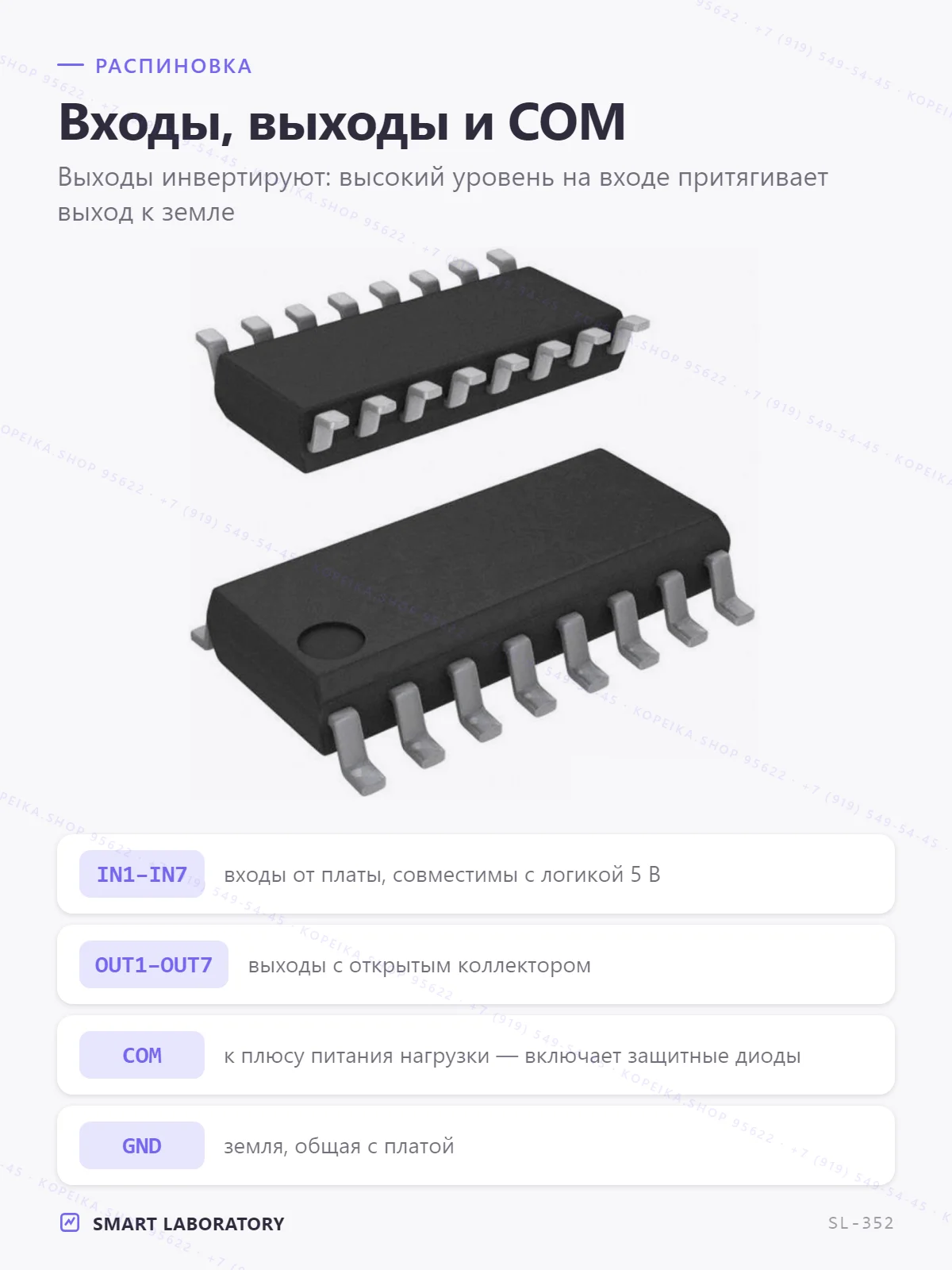

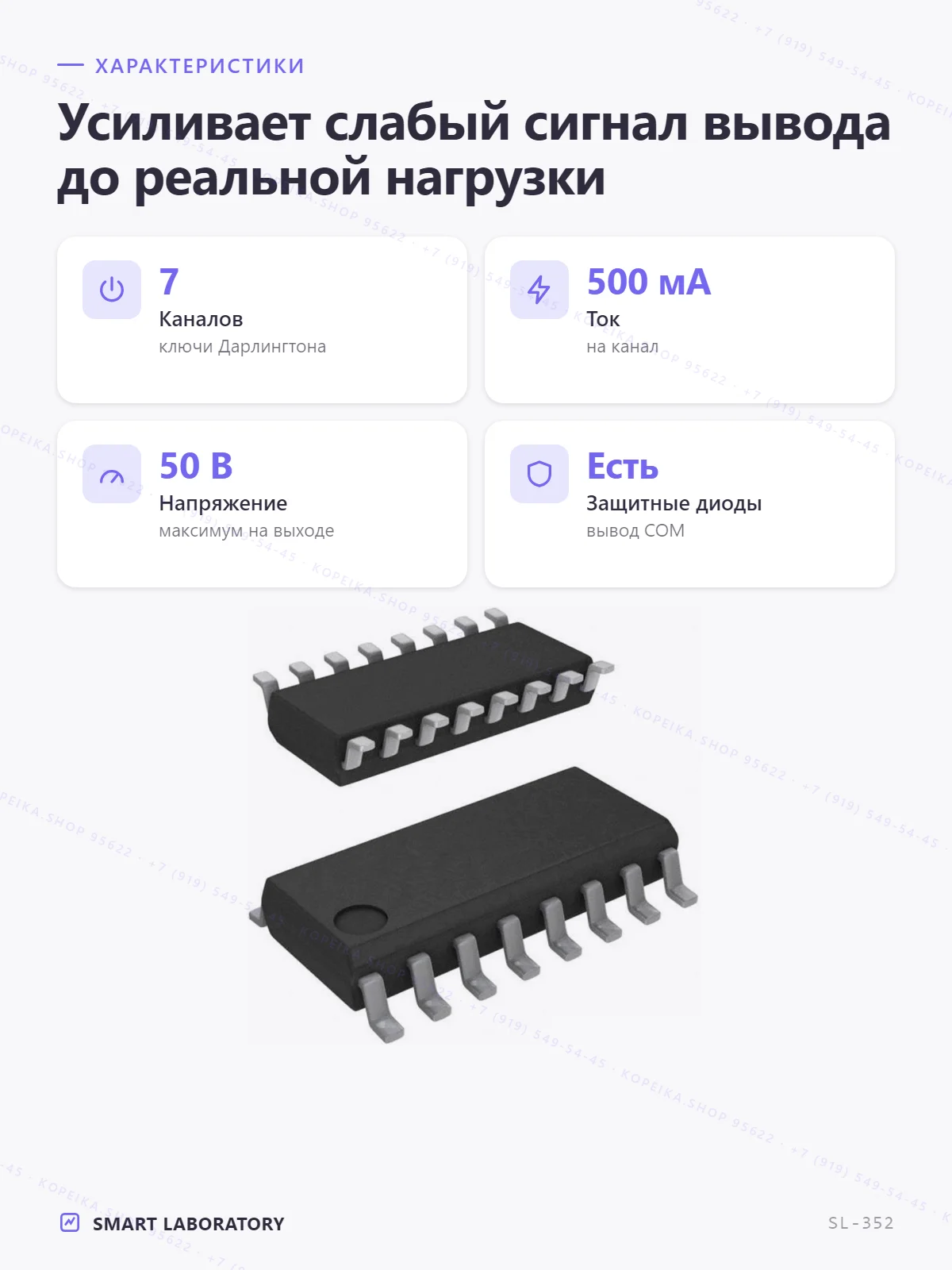

✅ Микросхема ULN2003A: 7-канальный массив Дарлингтона (до 50 В / 500 мА), драйвер реле/ соленоидов и шагового 28BYJ-48. Со встроенными защитными диодами. 📋 Характеристики: • тип: массив из 7 ключей Дарлингтона с открытым коллектором • каналы: 7 • output current: до 500 мА на канал (суммарно с ограничениями) • output voltage: до 50 В • freewheel: встроенные защитные диоды (COM-вывод) для индуктивных нагрузок • input: совместим с TTL/CMOS логикой (управление от МК 5 В / частично 3.3 В) • корпус: SOIC-16 (есть и DIP-16) 🔌 Распиновка / выводы: • IN1–IN7: входы от МК (логические) • OUT1–OUT7: выходы (открытый коллектор, к минусу нагрузки) • COM: общий катод защитных диодов (к +V нагрузки) • GND: земля 💡 Усиливает слабые сигналы GPIO для коммутации нагрузок до 50 В / 500 мА на канал: реле, соленоиды, светодиодные ленты (низковольтные), шаговые двигатели. ⚠ Классика для **униполярного шагового 28BYJ-48** (ULN2003 — штатный драйвер). Нагрузку — между +V и OUT; COM на +V (защитные диоды). Выходы инвертируют (IN=HIGH → OUT притянут к GND). 👍 Где пригодится: • драйвер шагового 28BYJ-48 • коммутация реле/соленоидов/LED от МК 🔗 Смотрите также в профиле: • ULN2803A (8× Darlington • 1N4007 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #драйвер #микросхема #uln2003a #arduino #электронныекомпоненты #smartlaboratory #радиодетали
