Контроллер ESP-12F на Wi-Fi модуле ESP8266

Описание

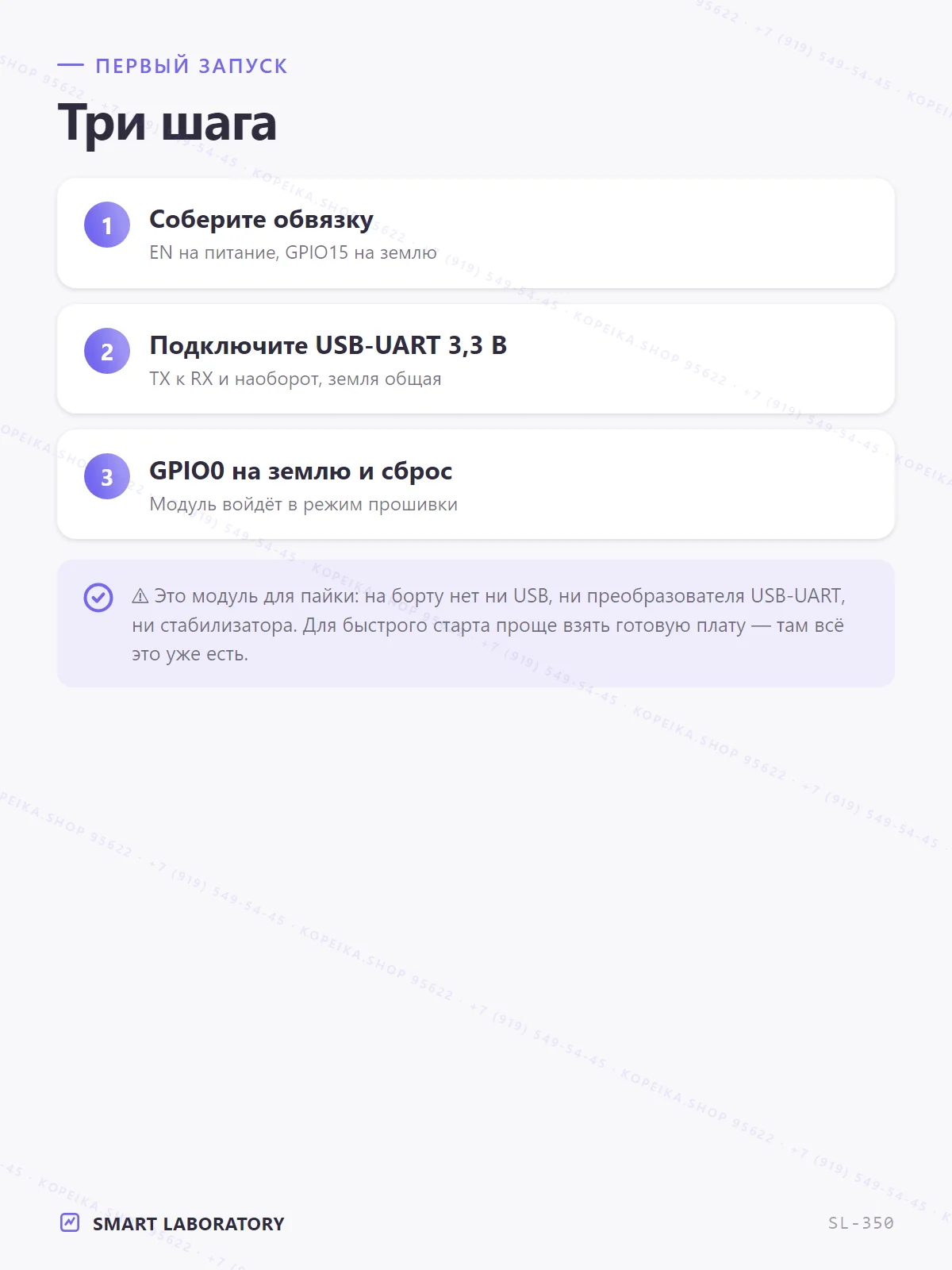

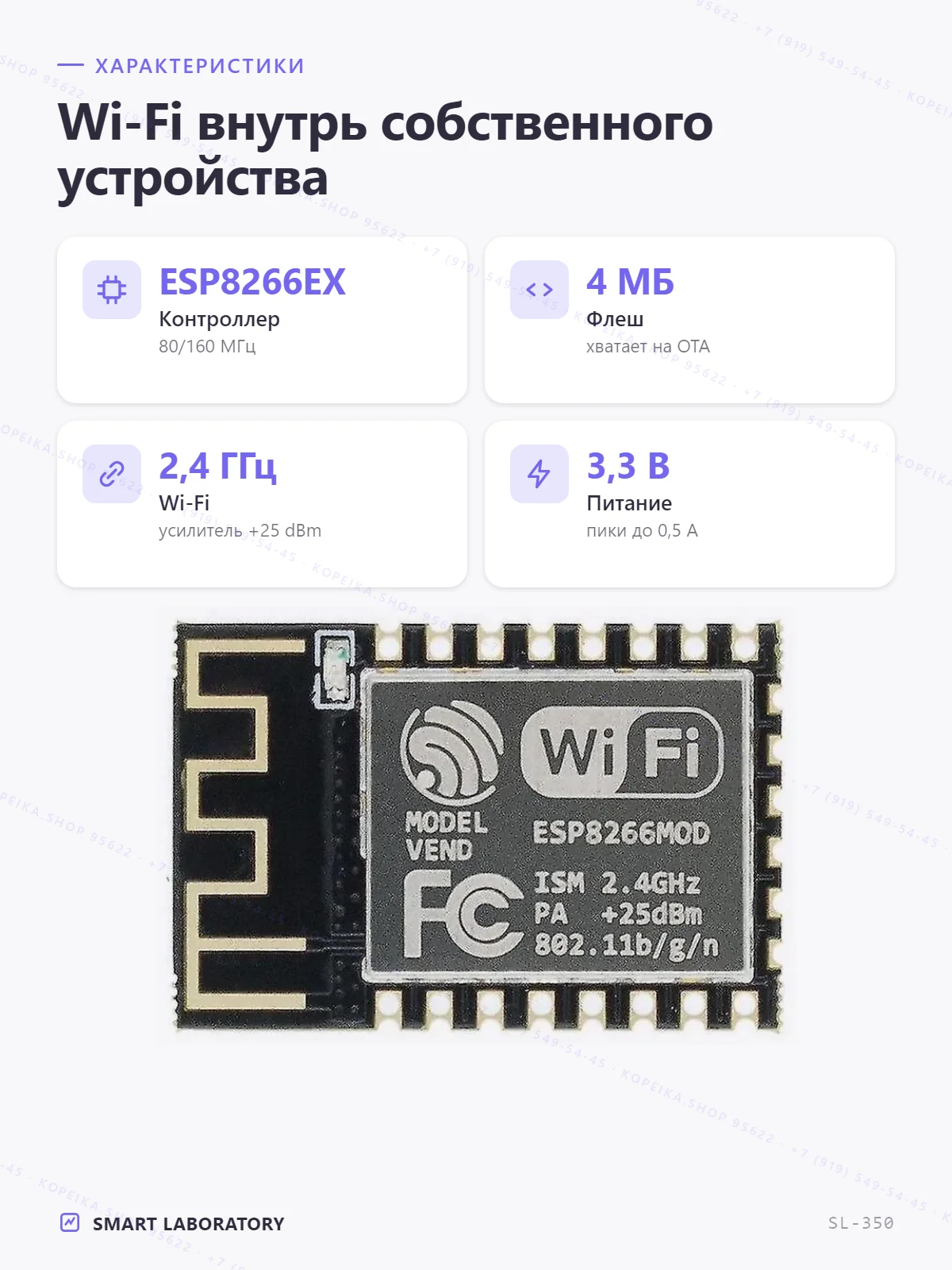

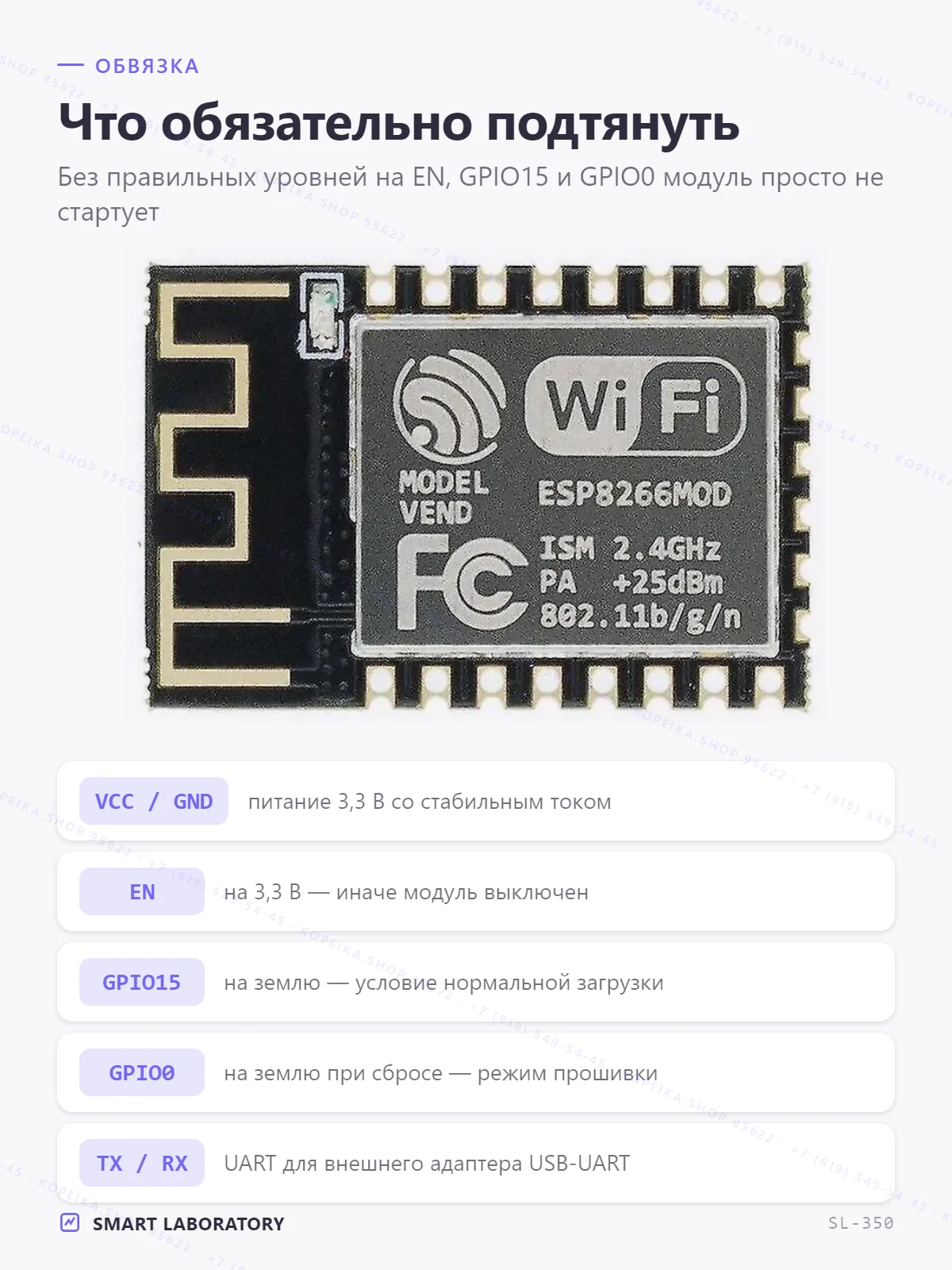

✅ Wi-Fi модуль ESP-12F (ESP8266, 4 МБ): для встраивания Wi-Fi в свою плату. Требует внешний USB-UART для прошивки. 3.3 В. 📋 Характеристики: • тип: Wi-Fi модуль ESP8266 (для пайки на свою плату) • МК: ESP8266EX (Tensilica L106, 80/160 МГц) • wifi: 2.4 ГГц 802.11 b/g/n, +25 dBm PA • flash: 4 МБ (типично) • io: GPIO 3.3 В (castellated края), нет USB на борту • логика: 3.3 В • shielding: металлический экран, керамическая антенна на плате 🔌 Распиновка / выводы: • VCC / GND: питание 3.3 В (нужен стабильный источник ~250–500 мА пик) • EN (CH_PD): включение (на 3.3 В) • GPIO0: режим загрузки (LOW → bootloader при сбросе) • GPIO15: к GND (для нормальной загрузки) • TX/RX (GPIO1/3): UART (прошивка через внешний USB-UART) • RST: сброс 📚 Библиотеки Arduino: ESP8266 Arduino core, ESP8266WiFi 💡 Голый модуль: НЕТ USB и USB-UART на борту — для прошивки нужен внешний адаптер USB-UART (3.3 В) + правильная обвязка (EN→3.3В, GPIO15→GND, GPIO0→GND на время прошивки). Питание 3.3 В со стабильным током (пики Wi-Fi). Для быстрого старта удобнее готовая плата D1 mini (id 349) или адаптер-подложка ESP-12. 👍 Где пригодится: • встраиваемый Wi-Fi в свою плату • компактные IoT-устройства 🔗 Смотрите также в профиле: • AMS1117-3.3 (LDO • WeMos/LOLIN D1 mini • CORE-ESP32 / ESP32-C3 / CH340C • ESP32-C3 / CH340C • ESP32 (двухъядерный) DevKit 💸 На этот товар возможна скидка, уточняйте её наличие! 📦 Больше товаров — в профиле продавца. #wifi #esp12f #arduino #электронныекомпоненты #smartlaboratory #радиодетали
